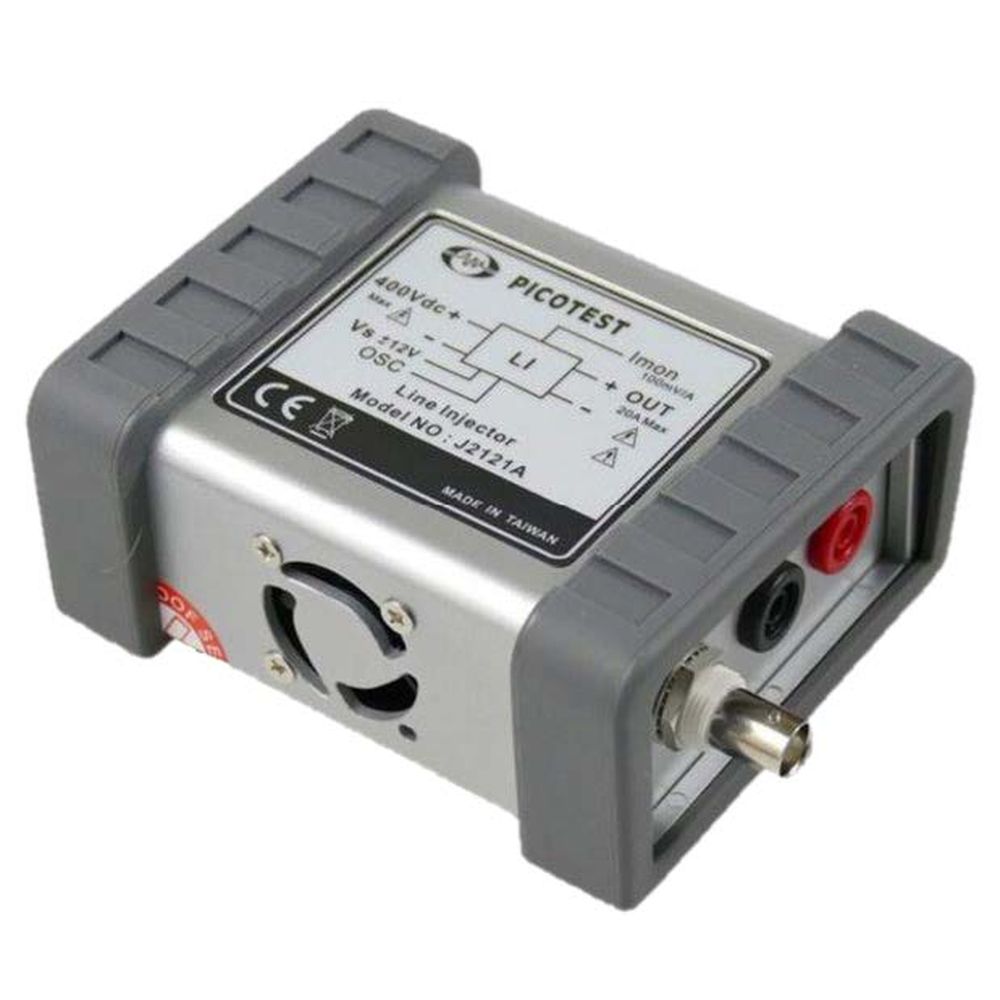

PICOTEST ハイパワー・ライン・インジェクタ J2121A
- 最大400V/20A;高電力軍用270Vおよび衛星バス アプリケーションをサポート
- 100Hz-1MHz 周波数帯域
- 入出力電圧降下;700mV
- 絶縁電流検出モニタ出力
- ファン冷却、低ノイズ電源 ;J2171A付属
ボード線図測定には非常に広帯域のインジェクション・トランスが使用されますが、電源やオペアンプのリップル除去比 (PSRR) の測定には役に立ちません。トランスに恒久的なダメージを与える可能性があります。 これは、インジェクション・トランスを非常に良好に機能させる特性が、逆にDC電流には適応できない為です。 非常に小さな DC電流 (5mA以下) でも、信号容量が大幅に減少したり、トランスが完全に飽和したりする可能性があります。 以上の理由で、J2121Aは、電源テストに不可欠なアダプタになります。
J2121Aは、軍用や衛星のバスに関連する高電力のアプリケーションに特に適しています。 最大400Vの入力バス電圧で使用でき、1MHzで最大20Aを出力できます。ライン・インジェクタを使用すると、入力DC電源電圧をネットワーク・アナライザのソース信号 (発振器) で変調できます。 J2121Aライン・インジェクタ出力は安定化されたDCで、AC変調信号に加えて、インジェクタに入力されたバス電圧から700mV下がった電圧を出力します。
J2121Aは、テスト対象の電源入力に接続でき、テストプローブの接続ポイントに応じて、PSRR または電源の入力インピーダンスの測定に使用できます。 また、ライン・インジェクタは、バイアスされたインダクタのインピーダンス/インダクタンスの測定にも使用できます。
電流プローブを測定セットアップの一部として使用できますが、J2121AにはVNA(ベクトル・ネットワーク・アナライザ)に接続できる電流センスモニタ出力が付いています。
仕様
| 仕様 | |
| 特性 | 代表値 |
| 最大DC入力電圧 | 400VDC |
| 最大連続電流 | 20A |
| 入力‐出力電圧降下 | 0.70VDC |
| 変調入力インピーダンス | 50Ω |
| 出力信号帯域 | 100~1MHz |
| 電流モニタ帯域(THRU CAL) | DC~1MHz |
| 電流モニタスケール(AC) | 100mV/A |
| 電流モニタ終端インピーダンス | 50 または 1MΩ |
| 最大電流モニタDCオフセット | 100mV |
| 推奨インジェクション信号 | 6dBm |
| 温度範囲 | 0~50℃ |
| 最大高度 | 6000フィート |
入力コネクタ
バス電圧:プラス及びマイナス、バナナジャック(メス)
信号変調入力:BNC
電源;J2171A独自のコネクタ、ケーブル及び電源同梱
出力コネクタ
電圧出力:プラス及びマイナス、バナナジャック(メス)
絶縁電流センスモニタ:BNC
注意;機器の損傷または破損を避けるために、絶対最大定格を遵守し、常に超えないように注意してください。
商品仕様
| 製品名: | J2121A |
|---|---|
| 型番: | J2121A |
| メーカー: | ピコテスト |
