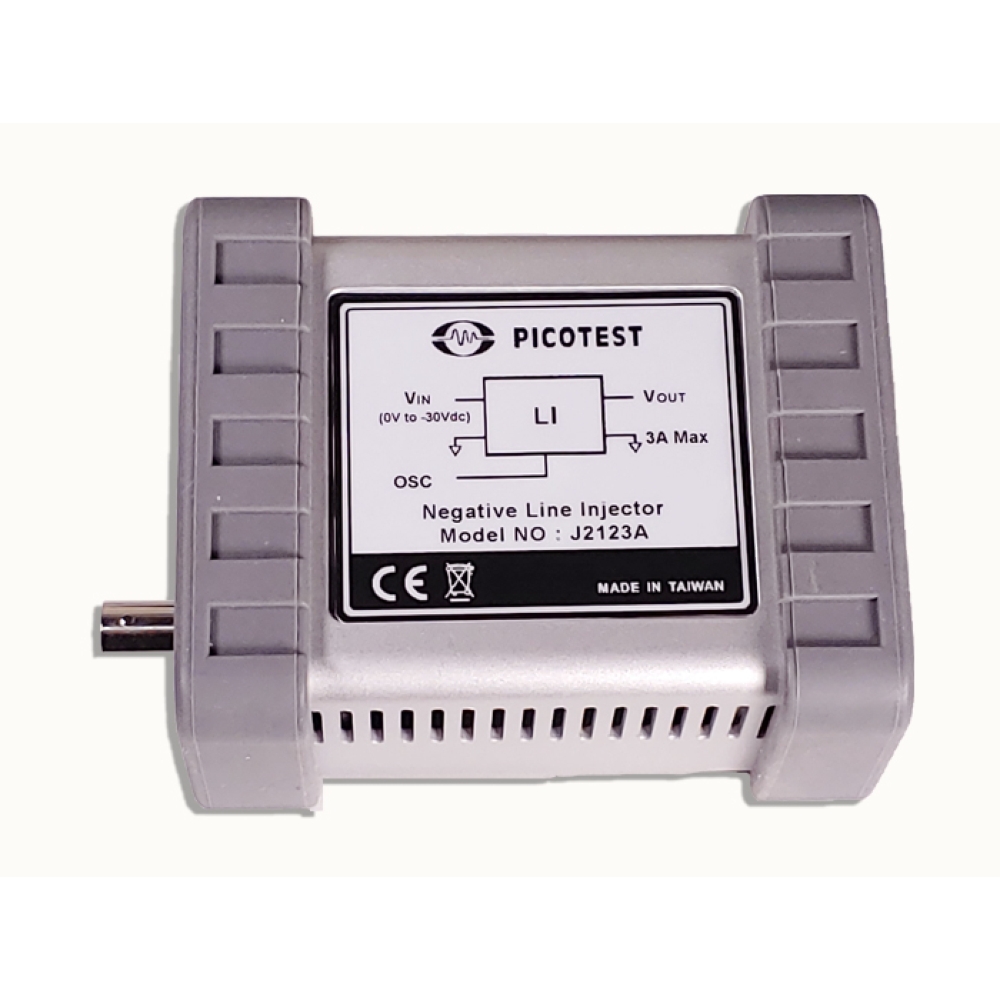

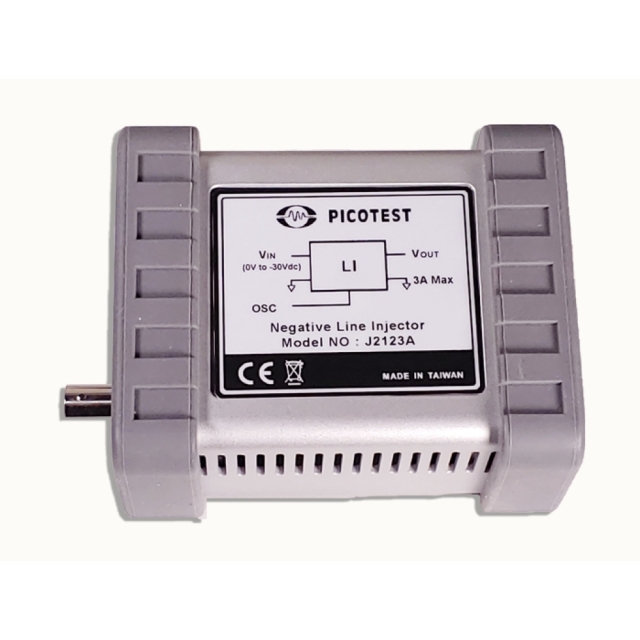

PICOTEST ライン・インジェクタ（Negative） 負電圧PSRRインジェクタ J2123A

特徴

• 負電圧ライン・インジェクタ
• DC電源電圧を変調
• 変調信号とバス電圧を結合
• *使用可能帯域幅：0Hz～50MHz
• 低インピーダンス、低ノイズ、低電圧に適合
• 最大電流：3A
• 最大入力電圧：-30VDC
• 最大入力電圧：-30VDC

製品概要

J2123A負電圧ライン・インジェクタは、J2120A正電圧ライン・インジェクタと同様に、電源電圧変動除去比（PSRR）、電源変調比（PSMR）、およびオーディオアンプのコモンモード除去比（CMRR）試験において、DC電源電圧にAC変調信号を重畳するために使用されます。これらのアプリケーションでは、非常に低い出力ノイズと、広い帯域幅にわたる低い出力インピーダンスが求められます。

J2123Aは、J2120A（正電圧用）と同様に、パッシブ回路を用いることでこれらの困難な要件を満たし、最適な性能を保証します。

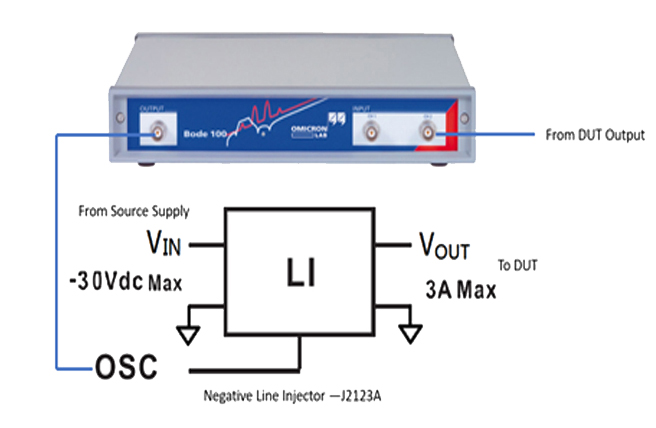

J2123Aは、タイムドメイン試験と周波数ドメイン試験のどちらにも使用できます。多くの場合、ライン・インジェクタは、PSRR測定の場合のように、ネットワークアナライザのソース信号によって入力DC電源電圧を変調します。ライン・インジェクタは、ACライン周波数よりもはるかに低く、かつ少なくとも試験対象回路の制御ループ帯域幅を超える周波数範囲に対応できる必要があります。 OMICRON Lab Bode 100　（ネットワークアナライザ） を使用した接続図を示します。

注：　J2123A は、入力電圧を逆接続すると損傷します。負電圧システムでは、リターンジャック（黒色のグランドまたは 0V）をマイナス電源接続（赤色）よりも正側にする必要があります。

ライン・インジェクタは電流の供給のみが可能であるため、出力振幅は動作電流と負荷の静電容量によって大きく影響を受ける可能性があります。J2123A の電圧出力（入力電圧に対する相対値）と出力の関係を示すグラフは、詳細仕様表に示されています。ドライブする（AC）インピーダンスが低いほど、電流は大きくなり、電圧降下も大きくなります。低インピーダンスの容量性入力を駆動することは、高周波数では困難になる可能性があります。ドライブする必要がある AC インピーダンスと周波数の関係を把握しておくか、測定することをお勧めします。

DUT 入力で一定の既知の電圧を得るために、負荷電流の動作点ごとにラボ電源の出力電圧を調整することができます。 J2123Aは、電圧降下を補正するのに十分に対応できるリモートセンス回路接続もサポートしています。

ライン・インジェクタは電流プローブと組み合わせて使用することで、電源の入力インピーダンスを測定することもできます。スイッチング電源やレギュレータの入力インピーダンスは負であるため、EMIフィルタと組み合わせると安定性に懸念が生じます。そのため、この測定は設計、解析、検証プロセスにおいて重要な部分となります。1Ω抵抗を用いてTHROUGHキャリブレーションを実行することで、スケーリングを補正できます。

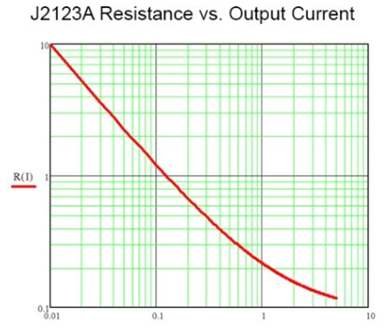

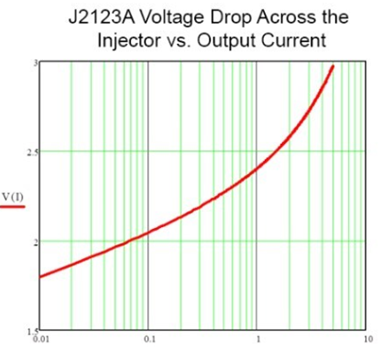

Vdrop 及びRout vs. I（電流）

仕様
