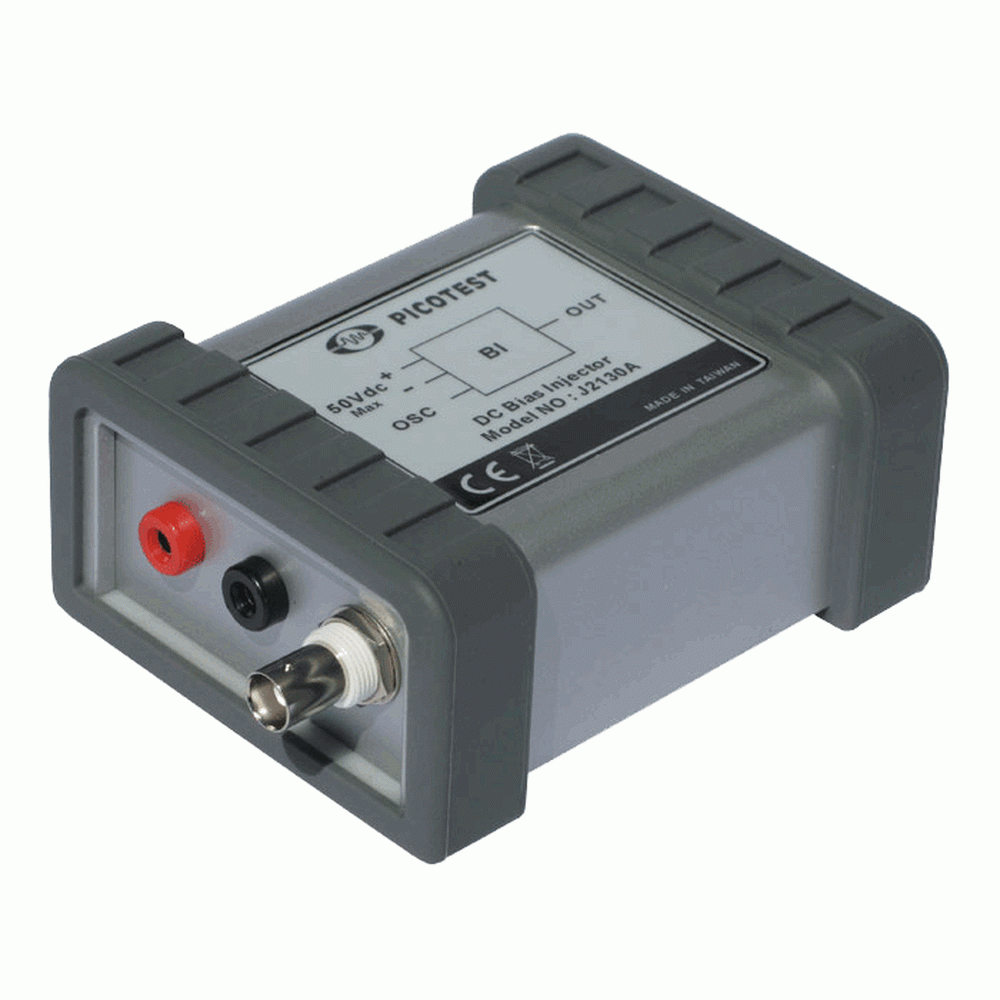

PICOTEST DCバイアス・インジェクタ J2130A
ネットワーク・アナライザを使用してコンデンサのキャパシタンスや ESR、またはインダクタのDCRなどのインピーダンスを測定する場合、テスト対象のデバイスに電圧バイアスを供給する必要が多々あります。DCバイアス・インジェクタ (J2130A) は、この目的で使用されます。
- 10Hz-10MHz;使用可能周波数帯域、低損失設計
- バラクタ、接合容量を簡単に測定
- X5R キャパシタの電圧感度を測定
- ローパワー・トランジスタ・アンプ、ダイオードのパラメータ抽出の為のバイアス
仕様
| 仕様 | |
| 特性 | 代表値 |
| 最大DCバイアス | 50VDC |
| バイアス抵抗 | 10kΩ |
| 最大バイアス電流 | 5mA |
| 周波数特性 | 15Hz~40MHz |
| 温度範囲 | 0~50℃ |
| 最高高度 | 6000フィート |
保証:メーカー保証
商品仕様
| 製品名: | J2130A |
|---|---|
| 型番: | J2130A |
| メーカー: | ピコテスト |
