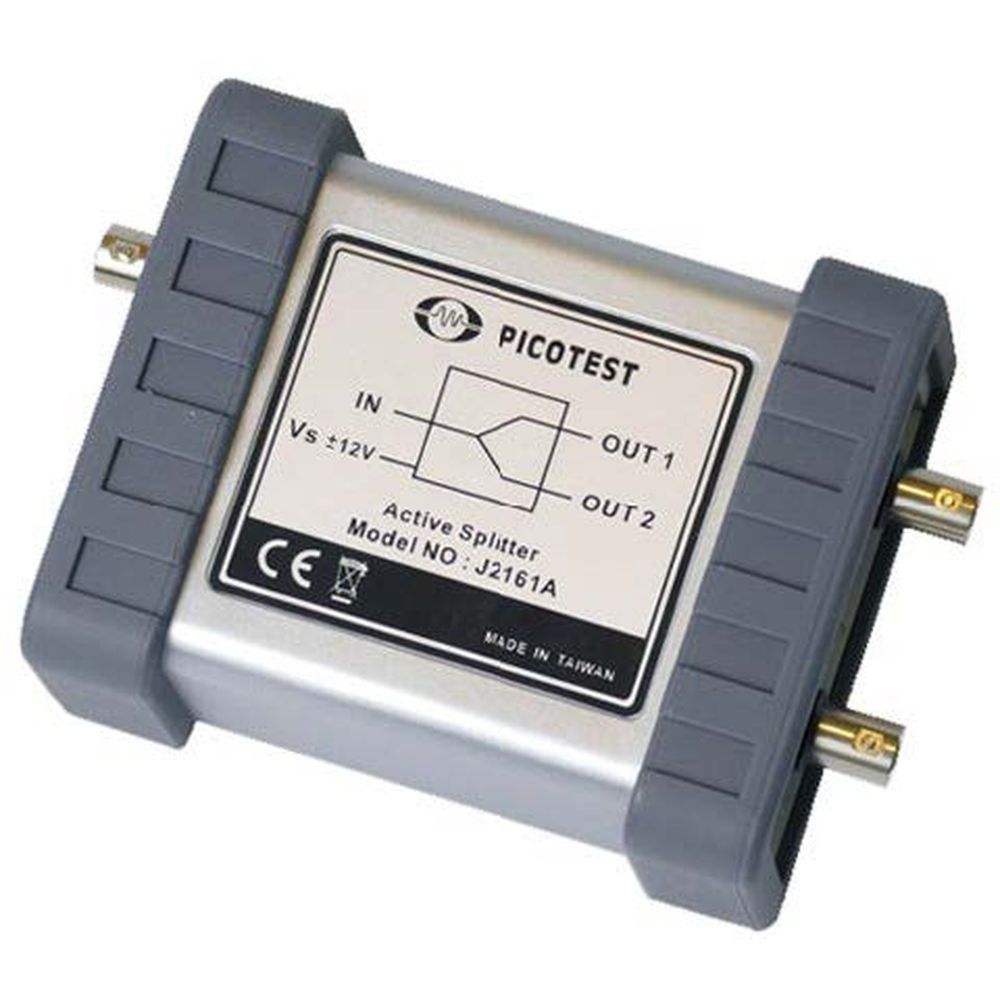

PICOTEST 2ウエイ・ワイドバンド・アクティブ・スプリッタ J2161A
- J2161A/J2102Bは、オシロスコープを使用したスタンダードな2ポート・シャント・スルー電源供給ネットワーク(PDN)インピーダンス測定を実現
- 100Hz - 500MHzの測定帯域幅(代表値)、1mΩまでのロー・インピーダンス
- FRA機能を備えたテクトロニクスの5/6シリーズ・オシロスコープで動作(5-PWRまたは6-PWRソフトウェアが必要)
テクトロニクスの6シリーズ・オシロスコープでスタンダードなPDN測定を実行できます。 2ポートのシャントスルーインピーダンス測定は、J2161A アクティブ・スプリッタにより実現でき、J2102Bコモンモード・トランスまたはJ2113A差動アンプとともに使用します(グランドループ切断の為)。 これら2つのインジェクタ(スプリッタとトランス)の組み合わせにより、100Hzから500MHz以上の帯域幅をカバーしながら1mΩまでの低インピーダンス測定を可能にします。 測定の帯域幅は、オシロスコープの帯域に依存します。
仕様
| 仕様 | |
| 特性 | 代表値 |
| 挿入損失(未調整) | <100MHz 1dB >100MHz - 500MHz 3dB |
| 入力リターンロス | <100MHz < -20dB >100MHz - 500MHz 12dB |
| 出力リターンロス | <100MHz < -20dB >100MHz - 500MHz 12dB |
| ゲイン | 1 |
| 出力ー出力 絶縁 | >75 dB (100MHzまで) |
| 最大入力電圧 | 2Kpk DC+AC |
| 温度範囲 | 0~50℃ |
| 最高高度 | 6000フィート |
| 絶対最大電圧(入力または出力) | 2.5Vpk DC+AC (50Ω入力) |
注意;機器の損傷または破損を避けるために、絶対最大定格を遵守し、常に超えないように注意してください。
商品仕様
| 製品名: | J2161A |
|---|---|
| 型番: | J2161A |
| メーカー: | ピコテスト |
