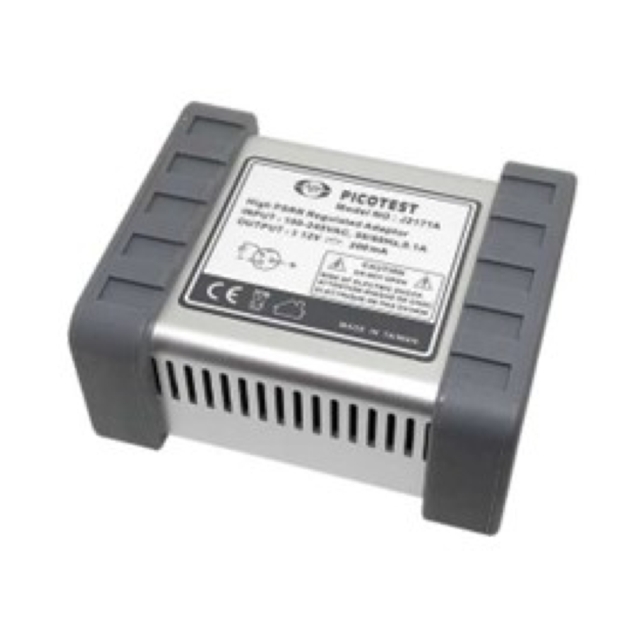

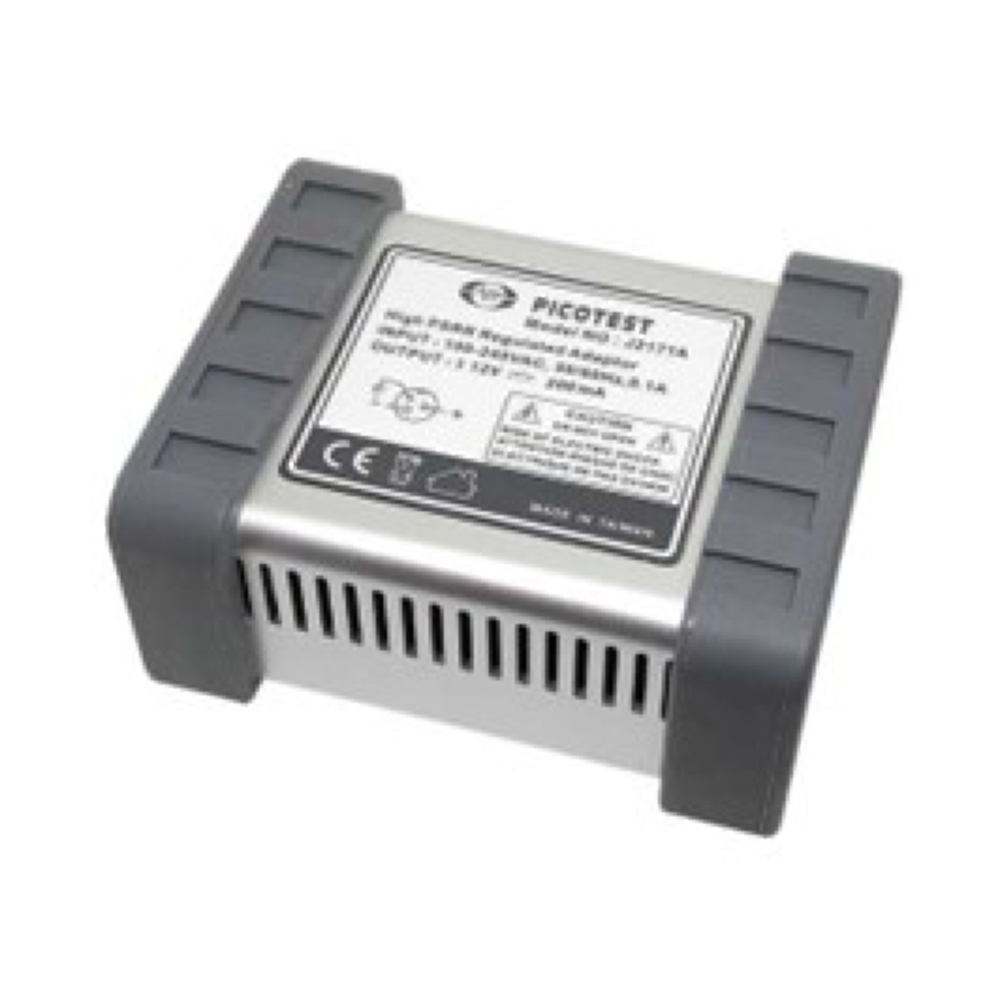

PICOTEST 高PSRR パワーサプライ・アダプタ J2171A
特徴
- J2110A, J2111A, J2112A, J2113A, J2180A etc.用電源アダプタ
- ユニバーサルAC入力電圧:100V-240V
- +/-12V 200mA 出力
- 超高PSRR
- 超低ノイズ
- 超低出力インピーダンス
製品概要
この電源は、ユニバーサル入力 (100 ~ 240 VAC) と 2つの高性能リニア・レギュレータを組み合わせています。
ユニバーサル入力電圧と12V出力電圧を供給できる市販電源は数多くありますが、J2171Aと同等の性能は得られません。ほとんどのスイッチングレギュレータは、100kHz以上で大きなリップルを発生します。このリップルは内蔵オペアンプのPSRRを通過し、ノイズフロアを低減します。これは多くのアプリケーションで有効かもしれませんが、理想的とは言えません。一般的なスイッチング電源、さらには一般的なリニア・レギュレータでさえ、出力コンデンサのESLと制御ループの特性により、40MHzでは出力インピーダンスが高くなります。
J2171Aはディスクリート設計アプローチを採用しており、非常に低い出力インピーダンス、大型セラミックデカップリングコンデンサによる安定した性能、そして一般的な市販デバイスと比較して極めて高いPSRRを実現しています。様々な測定において良好なノイズフロアを維持するには、電源のノイズを極めて低く抑える必要があります。
仕様
| 仕様 | |
| 特性 | 定格 |
| 絶対最大入力電圧 | 204V 60Hz |
| 出力電圧 | ±12V |
| Max Icc | 200mA |
| 温度範囲 | 0~50℃ |
注意:機器の損傷または破損を避けるために、絶対最大定格を遵守し、常に超えないように注意してください
商品仕様
| 製品名: | J2171A |
|---|---|
| 型番: | J2171A |
| メーカー: | ピコテスト |
