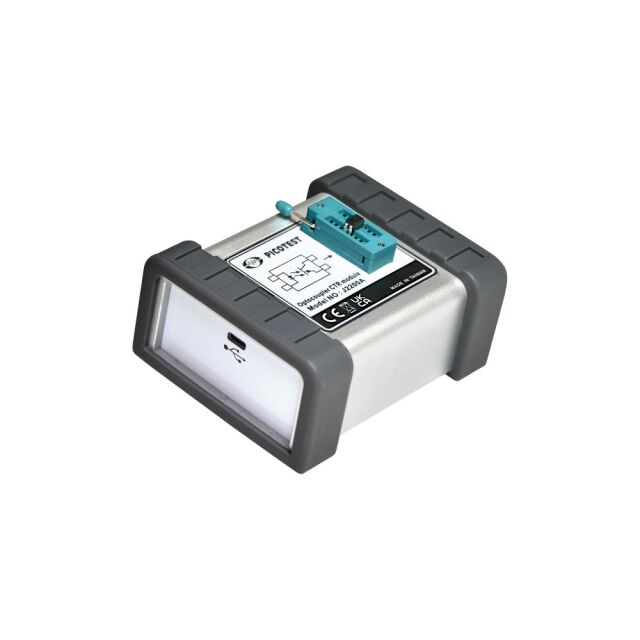

PICOTEST フォトカプラ CTR測定キット J2200A
- CTR、△CTR、VF、△Rd 測定に使用
- M352XA(PICOTESTデジタル・マルチメータ)とUSB接続し簡単に測定可能
- CTR、Rdの周波数特性もFRA(Frequency Response Analyzer)との接続で簡単に測定
- SCPIコマンドでカスタムGUI(Custom Graphical User Interface)作成可
フォトカプラは、直接電気接続せずに2つの回路間で電気信号を転送できるようにする電子部品です。これは、フォトトランジスタやフォトダイオードなどの光検出器に光学的に結合された発光ダイオード (LED) で構成されます。フォトカプラにはさまざまな種類があり、CTR(電流伝達率)ランクも50%から600%までさまざまです。また、メーカーの仕様書には絶縁フィードバック制御回路の設計に必要な△CTRや△RdなどのACパラメータが記載されていません。J2200Aは、さまざまなバイアス電圧のACパラメータとDCパラメータの両方を測定できるため、エンジニアは回路に適切なフォトカプラを選択して設計することが容易になります。J2200Aはパルス電流モード測定機能を備えており、試験プロセス中の温度上昇を低減し、測定精度を向上させます。フォトカプラは受入部品検査の対象外となることが多いですが、偽造品が市場に出回っているため、フォトカプラの検査の必要性が高まっています。 J2200Aは受入れ検査にとっても非常に便利なツールです。
| 1. 出力定格 ー 連続 IF モード | |||
| 特性 | 値 | ||
| VCE* | 15(max) | ||
| IF(@1mA) | 50uA ~ 12mA | ||
| IF(@10mA) | 0.5mA ~ 12mA | ||
| 2. 出力定格ーパルス IF モード | |||
| 特性 | 値 | ||
| VCE* | 15V (max) | ||
| IF (@1mA) | 50uA ~ 12mA | ||
| IF (@10mA) | 0.5mA ~ 12mA | ||
| IF**(@100mA) | 5mA ~ 60mA | ||
| 3. 出力定格ーIc | |||
| 特性 | 値 | ||
| Ic(@1mA) | 2.4mA (max) | ||
| Ic(@10mA) | 24mA (max) | ||
| Ic**(@100mA) | 72mA (max) | ||

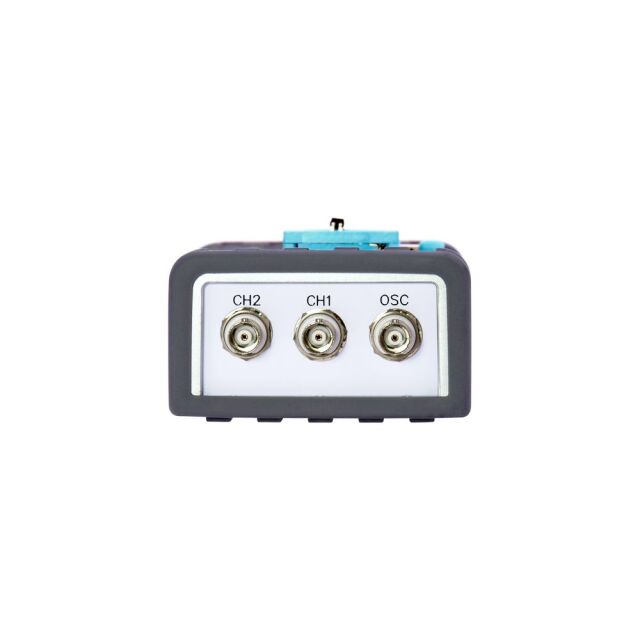

| 4. OSC 端子 | |||
| 特性 | 値 | ||
| 入力インピーダンス | 50Ω | ||
| 周波数帯域 | > 100kHz | ||
| 最大入力 | +18dbm | ||
| Modulator Gain(@1mA) | 0.45mA/V | ||
| Modulator Gain(@10mA) | 4.5mA/V | ||
| Modulator Gain(@100mA) | 45mA/V | ||
| 5. CH1, CH2 | |||
| 特性 | 値 | ||
| 出力インピーダンス*** | 50Ω | ||
| 周波数帯域 | > 100kHz | ||
| 6. プログラム精度(設定+レンジ) | |||
| 特性 | % | ||
| VCE(設定+レンジ) | 1%+ 50mV | ||
| IF (設定+レンジ) | 0.5% + 0.5% | ||
| 7. Read-Back 精度 | |||
| 特性 | %(設定+レンジ) | 特性(代表値) | % |
| VCE | 1%+ 50mV | CTR | 2% |
| VF | 1%+ 50mV | △CTR | 5% |
| IC | 0.5%+0.5% | △Rd | 10% |
| IF | 0.5%+0.5% | ||
| 8.一般仕様 | |||
| 特性 | 仕様 | ||
| 電源入力 | 5V/1A, 5VA, USB Type-C | ||
| 動作温度 | 20℃ ~ 40℃ | ||
| 保存温度 | -30℃ ~ 70℃ | ||
| サイズ/質量 | 123(L)x89(W)x55(H)mm / 237g | ||
| Certificate | CE Compliant | ||
| 無償保証 | 1年 | ||
* VCE値はDUTの電気的特性に依存しますので、測定機側では設定できません。
** パルスモードの設定です。
*** 測定精度を良くするには、FRA入力のインピーダンスとして1MΩを推奨します。
商品仕様
| 製品名: | J2200A |
|---|---|
| 型番: | J2200A |
| メーカー: | ピコテスト |
