PICOTEST 6 1/2桁高速デジタルマルチメータ M3510A

定価: ¥137,500(税込)
価格: ¥130,625 (税込) 5%OFF
メーカー: ピコテスト
型番: M3510A
数量:
在庫: 在庫あり

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

PICOTEST M3510A 6.5桁高速デジタルマルチメータ

台湾の計測機器メーカーで、著名な計測機器メーカーのOEM、ODMを手掛け、素晴らしい性能と信頼性と実績を持つ"PICOTEST社"の自社ブランド製品を今回日本で初めて総代理店として展示販売・保守サービスを行っております。

  • 6 1/2桁高性能DMM
    M3510A 6 1/2 桁マルチメータは、Picotestの新世代のDMMです。 この新しいDMMは、コンパクトサイズ、軽量、高速測定スピードとスループット、拡張された測定機能、システム化機能、および標準のUSBやオプションのGPIB/RS-232などの非常に使いやすいインターフェースを備えています。 M3510A DMMは、生産用途と研究/開発用途の両方に適しています。
  • 50000回/秒のサンプリングレート
    M3510Aは最新のA/Dテクノロジーを採用し、4 1/2桁で毎秒50,000回の読み取りを実現しています。 コンピュータにデータを送信する場合、M3510Aは、データ転送速度が遅い他のDMMに比べて、高い精度と安定性を実現できます。 M3510Aを使用すると、作業効率が大幅に向上し、運用コストも大幅に削減されます。
  • デュアル測定&ディスプレイ
    M3510Aのデュアル測定表示機能は、2つの測定結果を同時に表示し、セットアップと構成が簡単です。 たとえば、DCVを測定する場合は、同時に熱電対測定を行うこともできます。 これにより、他の測定をしながら温度変化を観察することが可能になります。
  • 温度測定
    M3510A DMMは、RTD温度測定をサポートし、ITS-90、IEC751、Callendar-Van Dusen などの規格をサポートします。 より正確な測定を行うにはRTD機能を推奨します。 M3510Aは熱電対 (TC) 機能も提供します。 冷接点補償器が内蔵されており、TC 精度が向上します。 追加のプラグインや基準温度設定を必要とせず、K、J、R、S、T、E、N、C、B タイプの熱電対を介して温度を直接測定できます。
  • マルチ測定及び演算機能
    M3510A DMMは、DCV、DCI、ACV、ACI、2WΩ、4WΩ、周波数、周期、熱電対およびRTDなどの標準測定、およびリミット、レシオ、MX+B、%、dBm、dB、最小/最大、ヌルなどの演算機能に加えて、静電容量測定とデュアル測定表示を提供します。測定範囲も拡大しました。 たとえば、DCおよびAC電流測定範囲は最大10 Aになりました。
  • 真の実効値
    M3510A DMMは、波形形状に関係なく、ACV/ACI測定の真のRMS値を提供するアナログ変換技術を採用しています。 入力波形の交流成分の「発熱量」のみを測定します。 パルス列などの非対称波形の場合、DC成分はRMS測定によって除去されます。
  • 使いやすいメニュー
    M3510Aの設定は簡単です。 設定メニューが複雑な他のDMMとは異なり、すべての測定設定に関して、使いやすいSHIFT、CONFIG、ENTERボタン、矢印キー、および対応するソフトキーをディスプレイの下部に配置しています。 機器の使用がこれまでより簡単になりました。
  • 内蔵USBインターフェース&USBTMC準拠

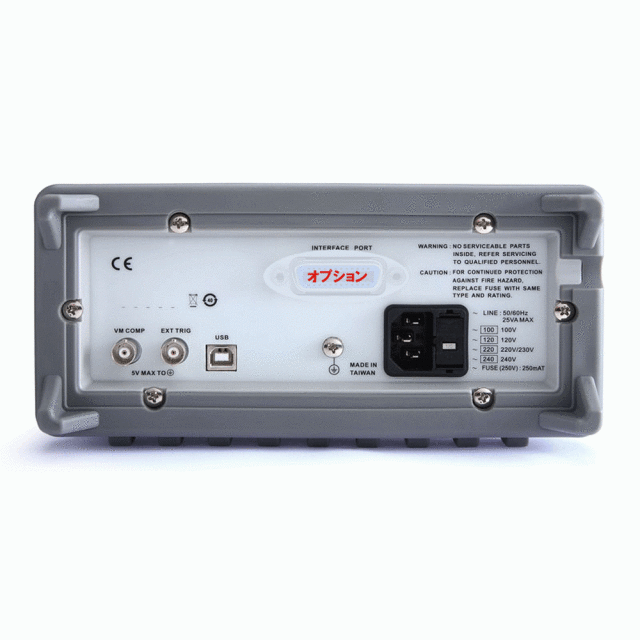

    M3510Aには、高速USBインターフェースが組み込まれています。 オプションの GPIB/RS-232 インターフェースも利用できます。 付属のUSBインターフェースはUSBTMCプロトコルに準拠しているので、USBTMC準拠のソフトウェアを使用できます。 したがって、今すぐM3510Aを購入して、既存のUSBTMC準拠ソフトウェアを変更することなく、古いDMMを置き換えることができます。
  • 品質保証
    M3510A DMMは信頼性が高く、衝撃吸収を備え適切に梱包されたカートンから慎重なコンポーネントの選択、回路保護設計、厳格な環境テスト、ISO9001取得の製造に至るまで、CE要件に準拠しています。 不良品は1年間の保証付きで、無料修理・校正にて返品可能です。
  • 無償アプリケーション・ソフトウエア
    M3510A DMM には、PT-TOOLおよびPT-LINKソフトウェアが同梱されています。 このソフトウェアを使用すると、PCとの接続をエラー無く迅速に確立できます。 M3510Aは、Standard Commands for Programmable Instrumentation (SCPI) に準拠しています。 PT-TOOLは、仮想オシロスコープ・ソフトウェアで、スコープ表示スタイルで DUTを監視できます。 PT-LINKは、測定データを収集しMicrosoft ExcelやWordを用いて、グラフィカルに分析するために使用されます。 さらに、エンジニアは特定のアプリケーション向けに Labview ドライバーをコンパイルすることができます。

特性

  ±(読値%+レンジ%)
ファンクション レンジ 分解能 入力抵抗 1年確度 (%)
DC電圧 100.0000mV 0.1μV 10MΩ 0.0080+0.0045
1.000000V 1.0μV 10MΩ 0.0090+0.0010
10.00000V 10μV 10MΩ 0.0120+0.0020
100.0000V 100μV 10MΩ 0.0120+0.0020
1000.000V 1mV 10MΩ 0.0200+0.0030
ファンクション レンジ 分解能 シャント抵抗 1年確度 (%)
DC電流 10.00000mA 10nA 5.1Ω 0.050+0.020
100.0000mA 100nA 5.1Ω 0.050+0.010
1.000000A 1μA 0.1Ω 0.150+0.020
3.00000A 10μA 0.1Ω 0.200+0.030
10.00000A 10μA 0.005Ω 0.250+0.050
ファンクション レンジ 分解能 テスト電流 1年確度 (%)
抵抗 (2&4W) 100.0000Ω 100μΩ 1mA 0.020+0.005
1.000000kΩ 1mΩ 1mA 0.020+0.002
10.00000kΩ 10mΩ 100μA 0.020+0.002
100.0000kΩ 100mΩ 10μA 0.020+0.002
1.000000MΩ 1μA 0.020+0.004
10.00000MΩ 10Ω 0.1μA 0.100+0.004
100.0000MΩ 100Ω 0.1μA//10MΩ 1.500+0.005
ダイオード 1.00000V 10μV 1mA 0.020+0.020
導通テスト 1000.00Ω 10mΩ 1mA 0.020+0.030



  ±(読値%+レンジ%)
ファンクション レンジ 分解能 周波数(Hz) 1年確度 (%)
*5AC電圧(真の実効値) 100.0000mV 0.1μV 10-20k 0.12+0.05
20k-50k 0.25+0.05
50k-100k 0.65+0.08
100k-300k 4.80+0.80
1.000000V ~
750.0000V
1.0μV~
1mV
10-20k 0.12+0.04
20k-50k 0.25+0.05
50k-100k 0.65+0.08
100k-300k 4.80+0.80
*5AC電流(真の実効値) 1 000000A 1μA 10-1k 0.20+0.04
1k-5k 1.00+0.10
3.000000A 10μA 10-1k 0.30+0.06
1k-5k 1.50+0.15
10.00000A 10μA 10-1k 0.50+0.12
1k-5k 2.50+0.20
ファンクション レンジ 周波数(Hz) 1年確度 (%)
周波数と周期 100mV~750V 10-40 0.03
30-300k 0.02
ファンクション レンジ テスト電流 1年確度 (%)
キャパシタス 1nF 10μA 2.0+0.80
10nF 10μA 1.0+0.50
100nF 100μA 1.0+0.50
1μF 100μA 1.0+0.50
10μF 100μA 1.0+0.50
100μF 1mA 1.0+0.50
1000μF 1mA 1.0+0.50
10000μF 1mA 2.0+0.50
ファンクション タイプ レンジ 1年確度 (%)
熱電対 B 600℃~1820℃ 1.5℃
C 0℃~2316℃ 1.5℃
E -250℃~1000℃ 1.5℃
J -210℃~1200℃ 1.0℃
K -200℃~1372℃ 1.0℃
N -200℃~1300℃ 1.0℃
R 600℃~1820℃ 1.5℃
S 600℃~1820℃ 1.5℃
T -250℃~1000℃ 1.5℃
M3510A 一般仕様
インターフェース USB(標準)、GPIBまたはRS-232(オプション)
電源電圧 100V/120/220V/240V ±10%、50/60Hz±10%
消費電力 最大 25VA(平均 5W)
動作温度、湿度 0~40℃、相対湿度80%(0~30℃) / 40℃で50%まで減少
寸法、質量 215(W) x89(H) x281(D) mm、約 2.3kg

*4 電源投入後2時間経過、23℃±5℃、10PLCでの仕様

*5 周波数帯域 3Hz。入力の正弦波はレンジの5%以上。50kHz以下で入力信号が、1%~5%の場合にはレンジの誤差が0.3%増加します。同じく50kHz~100kHzの場合には誤差が0.35%増加します。

1.標準アクセサリ

CD(ユーザ・マニュアル(英)、ソフトウエア)、電源コード、テストリード、USBケーブル

2.オプション

  • M3500-opt04:GPIBカード
  • M3500-opt06:RS232カード
  • M3500-opt07:Kelvinプローブ
  • M3500-opt08:4Wireテストリード
  • M3500-opt11:Kタイプ熱電対ケーブル

商品仕様

製品名: M3510A
型番: M3510A
メーカー: ピコテスト
