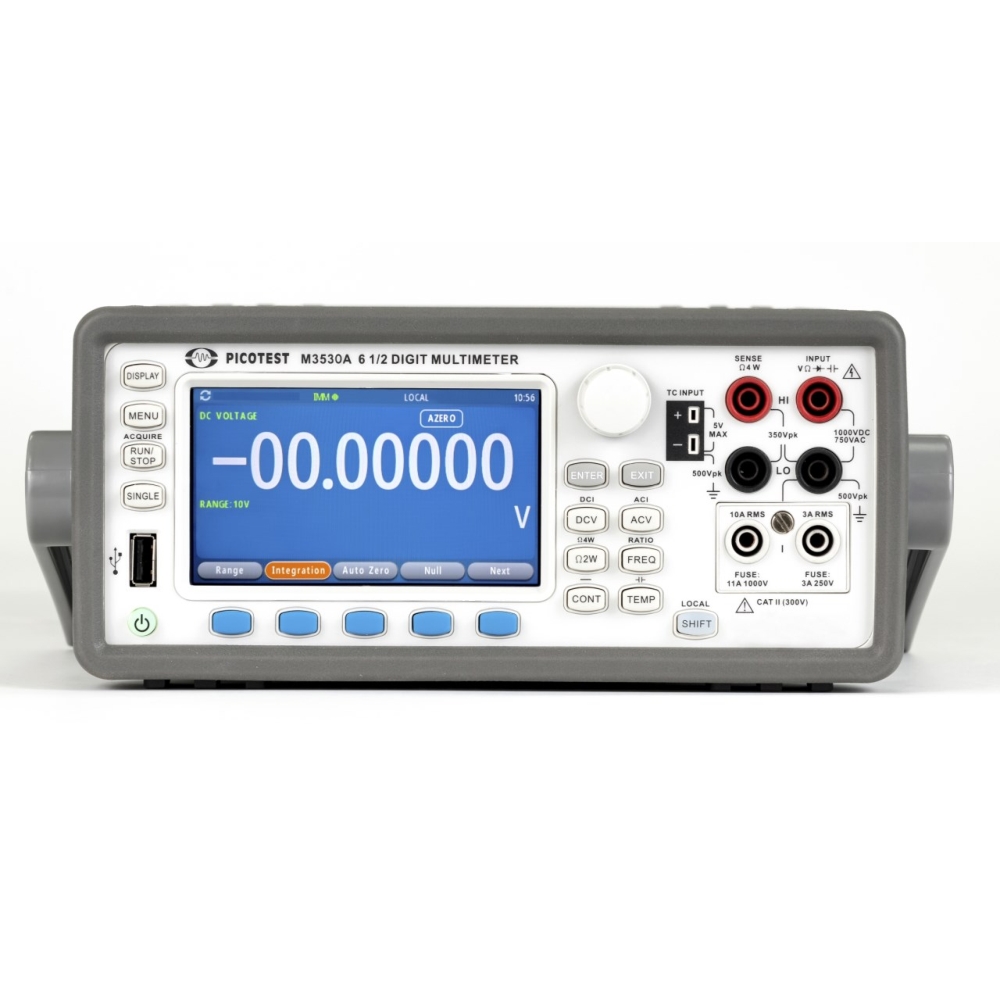

PICOTEST 6.5桁 カラー デジタルマルチメータ M3530A
- 最高の性能対価格比
- 高速サンプリングレート：NPLC 0.0005で100Krdgs/s
- 直接熱電対測定（内蔵の冷接点補償機能により精度向上）
- 4.3インチ カラーグラフィックディスプレイ、デュアル測定とデュアル表示（熱電対測定を含む）
- 静電容量測定
- 各種測定機能と演算機能
- ワイドレンジ電流測定（最大10Aまで）
- DCV精度（1年間で0.007%）
- プラグアンドプレイインターフェース：内蔵USB
- 大容量メモリ（最大150万件の測定値を保存可能）
- 無料のアプリケーションソフトウェア
さらに、M3530Aは以下のような多くの一般測定機能を提供しています：
- 直流電圧（DCV）：100mV、1V、10V、100V および 1000V
- 交流電圧（ACV）：100mV、1V、10V、100V および 750V
- 直流電流（DCI）：100µA、1mA、10mA、100mA、1A、3A、および10A
- 交流電流（ACI）：100µA、1mA、10mA、100mA、1A、3A、および10A
- 2線式および4線式抵抗測定：100Ω、1KΩ、10KΩ、100KΩ、1MΩ、10MΩ、および100MΩ
- 容量：1nF、10nF、100nF、1µF、10µF、100µF、1mF、および10mF
- 熱電対: -250℃ ～ 2316℃
- RTD: 2W および 4W
- 周波数＆周期：100mVから750V（10Hzから300kHz）
- ダイオード: 10V
- 接続テスト（2W）：1000Ω
M3530Aの追加機能には以下のものが含まれます：
- 豊富な演算機能 - パーセント、平均、ヌル機能、リミット設定、MX+B、dB および dBm。
- 分解能調整 -NPLCは0.0005、0.0001、0.002、0.006、0.02、0.06、0.2、 1、10、および100です。
- USB＆LAN（オプション）、GPIB（オプション）/ RS-232（オプション）リモートコントロールインターフェース。
- M3530A AP ソフトウェア（PT-TOOL）を使用して、PC上で実際の操作をシミュレートします。
- Microsoft Office WordおよびExcel（PT-LINK）を使用したリモートでの測定値の保存と読出し。
仕様
DC特性 ±(読取値の％＋レンジの％）
| ファンクション | レンジ | 分解能 | 入力抵抗 | 1年間の精度 |
|---|---|---|---|---|
| DCV | 100.0000 mV 1.000000 V 10.00000 V 100.0000 V 1000.000 V |
0.1 µV 1.0 µV 10 µV 100 µV 1 mV |
<10GΩ <10GΩ <10GΩ 10MΩ 10MΩ |
0.0080+0.0020 0.0080+0.0010 0.0120+0.0020 0.0070+0.0010 0.0200+0.0030 |
| ファンクション | レンジ | 分解能 | シャント抵抗 | 1年間の精度 |
| DCI | 100.0000µA 1.000000 mA 10.00000 mA 100.0000 mA 1.000000 A 3.00000 A 10.00000 A |
100 pA 1nA 10 nA 100 nA 1µA 10µA 100µA |
105.0 Ω 105.0 Ω 5.1 Ω 5.1 Ω 0.1 Ω 0.1 Ω 0.005 Ω |
0.050+0.025 0.050+0.020 0.050+0.020 0.050+0.010 0.150+0.020 0.200+0.030 0.250+0.050 |
| ファンクション | レンジ | 分解能 | テスト電流 | 1年間の精度 |
| 2WΩ / 4WΩ | 100.0000 Ω 1.000000 KΩ 10.00000 KΩ 100.0000 KΩ 1.000000 MΩ 10.00000 MΩ 100.0000 MΩ |
100 µΩ 1 mΩ 10 mΩ 100 mΩ 1 Ω 10 Ω 100 Ω |
1 mA 1 mA 100 µA 10 µA 10 µA 1 µA 1 µA ll 10 mΩ |
0.020+0.005 0.020+0.002 0.020+0.002 0.020+0.002 0.020+0.004 0.100+0.004 1.500+0.005 |
| ファンクション | レンジ | 分解能 | チャージ電流 | 1年間の精度 |
| ダイオード | 10.00000 V | 10 µV | 1 mA | 0.020+0.020 |
| 接続テスト | 1000.000 Ω | 10 mΩ | 1 mΩ | 0.020+0.030 |
周波数と周期 ±（読取値の％）
| ファンクション | レンジ | 周波数(Hz) | 1年間の精度 |
|---|---|---|---|
| 周波数 | 0.1V～750V | 1 - 40 40 - 300K |
0.03 0.02 |
AC特性 ±(読取値の％＋レンジの％）
| ファンクション | レンジ | 分解能 | 周波数（Hz) | 1年間の精度 |
|---|---|---|---|---|
| ACV TRMS (真の実効値) |
100 mV | 1 µV | 10 - 20K 20K - 50K 50K - 100K 100K - 300K |
0.12+0.05 0.35+0.04 0.65+0.08 4.80+0.80 |
1V - 750V | 10µV - 1mV | 10 - 20K 20K - 50K 50K - 100K 100K - 300K |
0.12+0.04 0.25+0.05 0.65+0.08 4.80+0.80 |
| ACI TRMS（真の実効値） |
100µA - 100mA | 100pA - 100nA | 10 - 1K | 0.20+0.04 |
| 1K - 5K | 1.05+0.10 | |||
| 1A | 10µA | 10 - 1K | 0.20+0.04 | |
| 1K - 5K | 1.00+0.10 | |||
| 3A | 100µA | 10 - 1K | 0.30+0.06 | |
| 1K - 5K | 1.50+0.15 | |||
| 10A | 100µA | 10 - 1K | 0.50+0.12 | |
| 1K - 5K | 2.50+0.20 |
静電容量特性 ±(読取値の％＋レンジの％）
| ファンクション | レンジ／電流 | 1年間の精度 |
|---|---|---|
| 静電容量 | 1 nF / 10µA | 2.00+0.80 |
| 10 nF / 10µA | 1.00+0.50 | |
| 100 nF / 100µA | 1.00+0.50 | |
| 1 µF / 100µA | 1.00+0.50 | |
| 10µF / 100µA | 1.00+0.50 | |
| 100 µF / 1 mA | 1.00+0.50 | |
| 1 mF / 1 mA | 1.00+0.50 | |
| 10 mF / 1mA | 2.00+0.50 |
温度特性
| ファンクション | タイプ | 1年間の精度 |
|---|---|---|
| RTD | PT100 (DIN/IEC 751) | プローブの精度±0.05℃ |
| サーミスタ | 5KΩ | プローブの精度±0.1℃ |
| 熱電対 | K/J/T/E/N | プローブの精度 + 基準接合部の精度+0.3℃ |
| B/C/R/S | プローブの精度 + 基準接合部の精度+0.5℃ |
一般仕様
| 電源 | 100V ～240V ± 10% |
|---|---|
| 電力線周波数 | 50/60/400Hz ± 10% |
| 電力消費量 | 最大30VA |
| 動作温度 | 0 - 50℃ |
| 動作湿度 | 最大相対湿度80％（温度31℃まで）。40℃で50％の相対湿度までリニアに低下。 |
| 保管温度 | -40℃～70℃ |
| 動作高度 | 2,000mまで |
| ベンチ寸法 | 88.6(H) X 214.6(W) X 280.7(D) mm |
| 重量 | 2.43Kg |
| 安全性 | EN61010-1:2010+A1:2019,IEC61010-2-030:2021+A11:2022, 測定 CAT II 300V, 汚染度 ２ |
| EMC | IEC 61326-1:2021, IEC61326-2-1:2021 EMI：CISPR 11:2015 +A1:2016 +A2:2019, Class A, EN IEC 61000-3-2:2019 +A2:2024 EN 61000-3-3:2013 +A2:2021 +AC:2022 |
| EMS | IEC 61000-4-2:2008～IEC 61000-4-11:2020 |
| 保証 | 納入後１年間 |
機能と比較
| M3530A | M3510A | |
|---|---|---|
| DCV精度 | 75 ppm | 120 ppm |
| 最大読み取り速度 | 75K - 100K rdgs/s | 50K rdgs/s |
| 最大メモリ | 1.5M rdgs | 2K rdgs |
| DCI レンジ | 100µA - 10A | 10mA - 10A |
| ACI レンジ | 100µA - 10A | 1A - 10A |
| 接続テスト / ダイオード | 可 / 10V | 可 / 1V |
| 温度 | RTD（抵抗温度検出器）、サーミスタ、熱電対 | RTD（抵抗温度検出器）、熱電対 |
| CTRテスト | 可 / J2200Aが必要 | 不可 |
| SCPI コマンド | 可 | 可 |
| デジタル化 | 可 | 不可 |
| グラフ表示 | ヒストグラム、トレンド | 不可 |
| USBインターフェース | 可 | 可 |
| オプションのインターフェース | LAN + GPIB/LAN + RS-232 | GPIB/RS-232 |
商品仕様
| 製品名: | M3530A |
|---|---|
| 型番: | M3530A |
| メーカー: | ピコテスト |
