PICOTEST 6GHzユニバーサルカウンタ U6200A
弊社は、台湾の計測機器メーカーで、著名な計測機器メーカーのOEM、ODMを手掛け、素晴らしい性能と信頼性と実績を持つ"PICOTEST社"の自社ブランド製品を日本の総代理店として展示販売・保守サービスを行っております"
- 測定レンジ375MHz~6GHz(ch3のみ)
- ch1、ch2は1mHz~400MHz
- 1秒のゲート時間時に12桁表示の周波数測定
- 高精度時間分解能: 40ps
- 測定機能: 周波数&レシオ、タイム・インターバル、周期、デューティ・サイクル、パルス幅、立上り/立下り時間、位相、トータライズ、ピーク電圧
- 統計、演算機能; 平均値、最大/最小値、デルタ、標準偏差
- リアルタイム・デジタル信号処理技術による高速測定
- PC接続はUSB、LAN、及びGPIB(オプション)
- Webサーバー機能搭載
12桁の分解能と6GHzの周波数測定
Picotest U6200A ユニバーサル・カウンタは、1秒あたり12桁の周波数分解能 (図-1)、40 ps のタイム・インターバル分解能、および豊富なテスト&解析機能を備えています。 CH3の測定範囲は375MHz ~ 6GHzで、CH1およびCH2の測定範囲は1 mHz ~ 400 MHz です。
図1
汎用的測定の為の優れた機能
U6200Aは、周波数とレシオ (11桁/秒)、時間間隔、周期 (2.5ns ~ 1000s)、デューティ・サイクル、パルス幅、立上り/立下り時間、ピーク電圧 (100Hz ~ 300MHz)、 フェーズ、トータライズ、温度安定性 (< 1 PPM)、エージング・レート (< 2 PPM/年)、タイムベース基準チャネル (図-2)、および完全なフロントエンド絶縁。 さらに、頻繁に使用する操作を保存するための20個のメモリ(図-3) があります。
図2、3
充実の演算機能と簡単操作パネル
U6200Aは、内蔵の統計および演算機能を備えています。 測定と同時に、平均値、最小値/最大値、デルタ、標準偏差をレポートすることができます (図-4)。 用途に応じてスケールとオフセットを補正目的で使用できます。 さらに、これらの測定のために、数値ボタンを使用して設定を簡単に行えます。 更に、選択した機能を視覚的に表示することもできます (図-5)。
図4、5
高速測定と特別なアプリケーション
U6200Aは、リアルタイム・デジタル信号処理技術をサポートしており、高速測定と読取りを同時に行いながら、データの解析ができます。 例えば、リミットモード機能は、測定に応じてマージンを設定でき、リミットを超えた時に測定を継続または停止できます。そして、Go-OnまたはStopおよびUSB出力(図-6) を介して、外部デバイスをトリガする為の出力信号を生成します。
図6
仕様
| 項目 | U6200A | |
| CH1&CH2の入力仕様 | ||
| DC結合 | 1mHz ~ 400MHz | |
| AC結合 | 200kHz ~ 400MHz (50Ω) 30Hz ~ 400MHz (1MΩ) |
|
| FMトレランス(許容差) | 25% | |
| 電圧レンジと感度 | ||
| 1mHz ~ 225MHz | 20 mVrms to ±5 V ac + dc (Medium and High) 25 mVrms to ±5 V ac + dc (Low) |
|
| 225 MHz to 400 MHz | 30 mVrms to ±5 V ac + dc | |
| CH1&CH2の入力特性 | ||
| インピーダンス (ATT X 1, 1 MΩ キャパシタンス) (ATT X 10, 1 MΩ キャパシタンス) |
1 MΩ 又は 50 Ω 24 pF 15 pF |
|
| カップリング | AC又はDC | |
| ローパスフィルタ | 100 KHz (又は無効)、 –20 dB > 1 MHz | |
| 入力感度 | Low、Medium(初期設定)、Highより選択可能 Medium;1.35x Highの感度, Low; 1.7x Highの感度 |
|
| 電圧レンジと感度(単発パルス) | ||
| 1.5ns ~10ns パルス幅 | 80 mVpp ~10 Vpp | |
| >10 ns パルス幅 | 50 mVpp ~10 Vpp | |
| ダメージレベル | ||
| DC~400MHz, 50 Ω | 12 Vrms | |
| 0 to 3.5 kHz, 1 MΩ | 350 V dc + ac pk | |
| 3.5 kHz ~100KHz, 1MΩ | 350 V dc + ac pkから12 Vrmsまでリニアに低下 | |
| 100KHz ~ 400MHz, 1 MΩ | 12 Vrms | |
| CH3入力仕様 | ||
| 周波数レンジ | 375 MHz ~ 6 GHz | |
| インピーダンス | 50 Ω | |
| カップリング | AC | |
| VSWR | <2.5:1 | |
| ダメージレベル | +25dBm, DC ±12V | |
| 内部タイムベース安定性 | ||
| 標準 (0℃~50℃) | ||
| 温度安定度(25℃基準) | <± 1 x 10-6 | |
| 経時変化 | 1日当たり 1月当たり 1年あたり |
- '<± 0.2 x 10-6 ± 2 ppm |
| 調整 | 電気的 | |
| 測定仕様 | |||
| 周波数、周期:CH1&CH2 | 1 mHz ~ 400 MHz (2.5 ns ~ 1000 s) | ||
| :CH3 | 375 MHz ~ 6 GHz (0.166 ns ~ 2.6 ns) | ||
| 周波数レシオ | CH 1/ CH 2, CH 1/ CH 3, CH 2/ CH 1, CH 3/ CH1 | ||
| 測定仕様は各入力CHに依存します。 パルス幅は1nsより大きく、周波数レンジは300MHzまでです。 |
|||
| 測定範囲 | 10E-10 ~ 10E+11 | ||
| タイムインタ-バル | 測定仕様はCH1&CH2入力に依存します。 パルス幅は1nsより大きく、周波数レンジは300MHzまでです。 |
||
| 測定範囲 | -0.5 ns ~ 10E+5 s | ||
| 分解能 | 40ps | ||
| RMS分解能 | 120ps | ||
| パルス幅時間 | 測定仕様はCH1入力に依存します。 パルス幅は1nsより大きく、周波数レンジは300MHzまでです。 |
||
| 測定範囲 | 1.5 ns ~ 10E+5s | ||
| 分解能 | 40ps | ||
| RMS分解能 | 120ps | ||
| 立上り/立下り時間 | 測定仕様はCH1入力に依存します。 パルス幅は1nsより大きく、周波数レンジは300MHzまでです。 |
||
| 測定範囲 | 2 ns ~ 10E+5s | ||
| 分解能 | 40ps | ||
| RMS分解能 | 120ps | ||
| 位相 | 測定仕様は各入力に依存します。 パルス幅は1nsより大きく、周波数レンジは300MHzまでです。 |
||
| 測定範囲 | -180° ~ +360° | ||
| 分解能 | 40ps | ||
| RMS分解能 | 120ps | ||
| デューティサイクル | 測定仕様はCH1入力に依存します。 パルス幅は1nsより大きく、周波数レンジは300MHzまでです。 |
||
| 測定範囲 | 0 ~ 1 | ||
| 分解能 | 40ps | ||
| RMS分解能 | 120ps | ||
| トータライズ | 測定仕様はCH1入力に依存します。 パルス幅は1nsより大きく、周波数レンジは400MHzまでです。 |
||
| 測定範囲 | 0 ~ 10E+15 | ||
| 分解能 | 1カウント | ||
| ピーク電圧 | 測定範囲 | -5.1 V ~ + 5.1 V | |
| 分解能 | 2.5 mV | ||
| DC信号確度 | 15mV+V*2% | p-p振幅200mV以上 | |
| DC信号(ATT*10) | 150mV+V*2% | p-p振幅1V以上 | |
| AC信号確度 1 Vp-p, 50 Ω, ATT OFF |
100 Hz ~ 10 KHz | 15mV+V*2% | p-p振幅200mV以上 |
| 10 KHz ~ 5 MHz | 15mV+V*4% | ||
| 5 MHz ~ 80 MHz | 15mV+V*7% | ||
| 80 MHz ~ 300 MHz | 15mV+V*15% | ||
| 一般仕様 | |
| 項目 | リミット&説明 |
| 電源電圧 | 100V/240V ± 10%、 50Hz~60Hz ± 10% |
| 100V/120V ± 10%、 400Hz ± 10% | |
| 消費電力 | Max. 80VA (30W 代表値) |
| 動作湿度 | 温度31℃以内で相対湿度80%、40℃で相対湿度50%までリニアに低下 |
| 動作温度 | 0 to 55 ℃ |
| 保存温度 | - 40 ℃ to 70 ℃ |
| 動作高度 | 2000m以下 |
| サイズ | 224*107*380 mm (バンパー含む) |
| 重量 | 3416g |
| 安全性 | IEC61010-1 / EN61010-1 |
| EMC | EN61326 |
| ウオームアップ時間 | 1時間 |
| 無償保証期間 | 1年 |
オプション

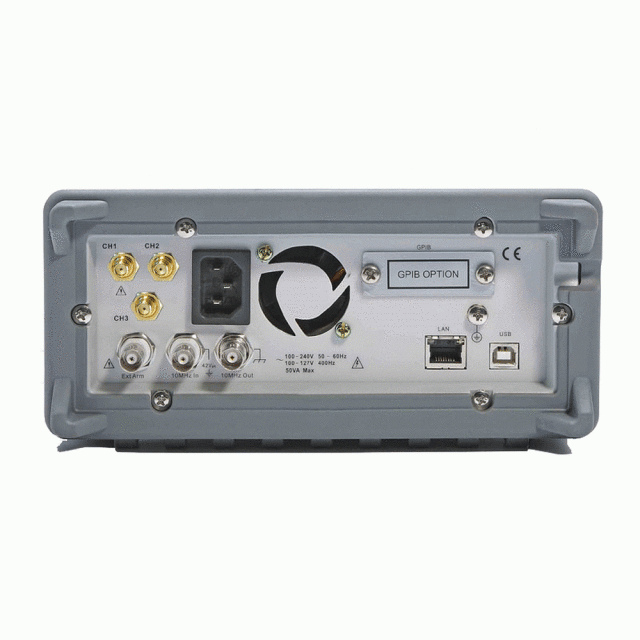

U6200-opt04: 背面入力モジュール(CH1/CH2)
U6200-opt05: 背面入力モジュール(CH1/CH2/CH3)
M3500-opt04: GPIBカード
付属品
CD(ユーザーマニュアル(英語)、ソフトウエア・アプリケーション)、電源コード、USBケーブル
保証・校正
保証:1年間保証
校正:別途料金
商品仕様
| 製品名: | U6200A |
|---|---|
| 型番: | U6200A |
| メーカー: | ピコテスト |
