PICOTEST 400MHz周波数カウンタ U6220A
弊社は、台湾の計測機器メーカーで、著名な計測機器メーカーのOEM、ODMを手掛け、素晴らしい性能と信頼性と実績を持つ"PICOTEST社"の自社ブランド製品を 日本の総代理店として展示販売・保守サービスを行っております
商品概要
- 測定レンジ1mHz~400MHz
- 1秒のゲート時間時に12桁表示の周波数測定
- 高精度時間分解能: 40ps
- 測定機能: 周波数、周期、トータライズ、ピーク電圧
- 統計、演算機能; 平均値、最大/最小値、デルタ、標準偏差
- リアルタイム・デジタル信号処理技術による高速測定

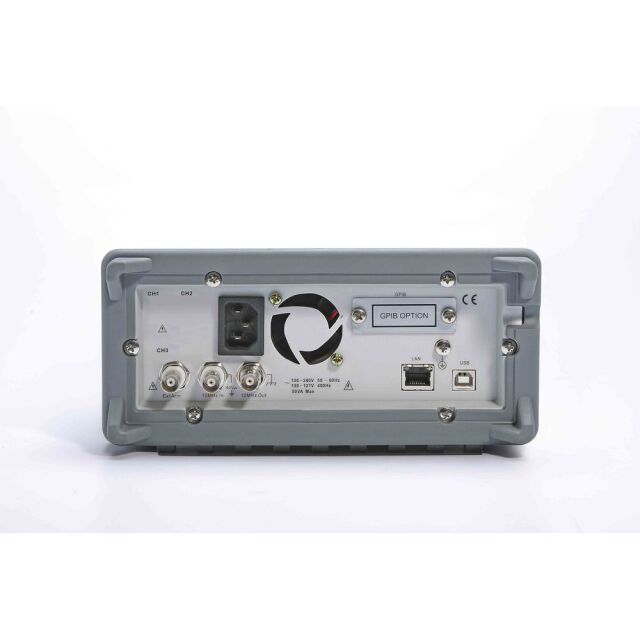

- PC接続はUSB、LAN、及びGPIB(オプション)
- Webサーバー機能搭載
12桁の分解能
Picotest U6220A 周波数カウンタは、1秒あたり12桁の周波数分解能、40 ps のタイム・インターバル分解能、および豊富なテスト&解析機能を備えています。測定範囲は1mHz ~ 400MHz です。
汎用的測定の為の優れた機能
U6220Aは、周波数と周期 (2.5ns ~ 1000s)、ピーク電圧 (100Hz ~ 300MHz)、トータライズ、温度安定性 (< 1 PPM)、エージング・レート (< 2 PPM/年)、タイムベース基準チャネル (下図-左)、および完全なフロントエンド絶縁。 さらに、頻繁に使用する操作を保存するための20個のメモリ(下図-右) があります。
充実の演算機能と簡単操作パネル
U6220Aは、内蔵の統計および演算機能を備えています。 測定と同時に、平均値、最小値/最大値、デルタ、標準偏差をレポートすることができます(下図-左)。 用途に応じてスケールとオフセットを補正目的で使用できます。 さらに、これらの測定のために、数値ボタンを使用して設定を簡単に行えます。 更に、選択した機能を視覚的に表示することもできます (下図-右)。
高速測定と特別なアプリケーション
U6220Aは、リアルタイム・デジタル信号処理技術をサポートしており、高速測定と読取りを同時に行いながら、データの解析ができます。 例えば、リミットモード機能は、測定に応じてマージンを設定でき、リミットを超えた時に測定を継続または停止できます。
仕様
| 項目 | U6220A | ||
| 入力仕様 | |||
| DC結合 | 1mHz ~ 400MHz | ||
| AC結合 | 200kHz ~ 400MHz (50Ω) 30Hz ~ 400MHz (1MΩ) |
||
| FMトレランス(許容差) | 25% | ||
| 電圧レンジと感度 | |||
| 1mHz ~ 225MHz | 20 mVrms ~ ±5 V ac + dc (Medium & High) 25 mVrms ~ ±5 V ac + dc (Low) |
||
| 225 MHz to 400 MHz | 30 mVrms ~ ±5 V ac + dc | ||
| 入力特性 | |||
| インピーダンス (ATT X 1, 1 MΩ キャパシタンス) (ATT X 10, 1 MΩ キャパシタンス) |
1 MΩ 又は 50 Ω 24 pF 15 pF |
||
| カップリング | AC又はDC | ||
| ローパスフィルタ | 100 KHz (又は無効)、 –20 dB > 1 MHz | ||
| 入力感度 | Low、Medium(初期設定)、Highより選択可能 Medium;1.35x Highの感度, Low; 1.7x Highの感度 |
||
| 電圧レンジと感度(単発パルス) | |||
| 1.5ns ~10ns パルス幅 | 80 mVpp ~10 Vpp | ||
| >10 ns パルス幅 | 50 mVpp ~10 Vpp | ||
| ダメージレベル | |||
| DC~400MHz, 50 Ω | 12 Vrms | ||
| 0 to 3.5 kHz, 1 MΩ | 350 V dc + ac pk | ||
| 3.5 kHz ~100KHz, 1MΩ | 350 V dc + ac pkから12 Vrmsまでリニアに低下 | ||
| 100KHz ~ 400MHz, 1 MΩ | 12 Vrms | ||
| 内部タイムベース安定性 | |||
| 標準 (0℃~50℃) | |||
| 温度安定度(25℃基準) | <± 1 x 10-6 | ||
| 経時変化 | 1日当たり 1月当たり 1年あたり |
- '<± 0.2 x 10-6 ± 2 ppm |
|
| 測定仕様 | |||
| 周波数、周期 | 1 mHz ~ 400 MHz (2.5 ns ~ 1000 s) | ||
| トータライズ | 測定仕様はCH1入力に依存します。 パルス幅は1nsより大きく、周波数レンジは400MHzまでです。 |
||
| 測定範囲 | 0 ~ 10E+15 | ||
| 分解能 | 1カウント | ||
| ピーク電圧 | 測定範囲 | -5.1 V ~ + 5.1 V | |
| 分解能 | 2.5 mV | ||
| DC信号確度 | 15mV+V*2% | p-p振幅200mV以上 | |
| DC信号(ATT*10) | 150mV+V*2% | p-p振幅1V以上 | |
| AC信号確度 1 Vp-p, 50 Ω, ATT OFF |
100 Hz ~ 10 KHz | 15mV+V*2% | p-p振幅200mV以上 |
| 10 KHz ~ 5 MHz | 15mV+V*4% | ||
| 5 MHz ~ 80 MHz | 15mV+V*7% | ||
| 80 MHz ~ 300 MHz | 15mV+V*15% | ||
| 一般仕様 | |||
| 項目 | リミット&説明 | ||
| 電源電圧 | 100V/240V ± 10%、 50Hz~60Hz ± 10% | ||
| 100V/120V ± 10%、 400Hz ± 10% | |||
| 消費電力 | Max. 80VA (30W 代表値) | ||
| 動作湿度 | 温度31℃以内で相対湿度80%、40℃で相対湿度50%までリニアに低下 | ||
| 動作温度 | 0 to 55 ℃ | ||
| 保存温度 | - 40 ℃ to 70 ℃ | ||
| 動作高度 | 2000m以下 | ||
| サイズ | 224*107*380 mm (バンパー含む) | ||
| 重量 | 3416g (バンパー含む) | ||
| 安全性 | IEC61010-1 / EN61010-1 | ||
| EMC | EN61326 | ||
| ウオームアップ時間 | 1時間 | ||
| 無償保証期間 | 1年 | ||
商品仕様
| 製品名: | U6220A |
|---|---|
| 型番: | U6220A |
| メーカー: | ピコテスト |
