グラフテック 端子
端子仕様比較
| 20ch高耐圧高精度ネジ端子(B-565) | 30chスクリューレス端子(B-563SL-30) | 20chネジ端子(B-563) | 20chスクリューレス端子(B-563SL) | ||
|---|---|---|---|---|---|
| 入力ch数 | 20ch | 30ch | 20ch | 20ch | |
| 入力端子形状 | M3ネジ | スクリューレス | M3ネジ | スクリューレス | |
| 入力方式 | フォトモスリレーによるスキャン方式、全ch絶縁、平衡入力 | ||||
| 測定レンジ ※1 | 電圧 | 20・50・100・200・500mV・1・2・5・10・20・50・100V、1-5V F.S. | |||
| 温度 | 熱電対：K・J・E・T・R・S・B・N・C(旧W(WRe5-26)) | ||||
| 測温抵抗体（三線式のみ）：Pt100・JPt100・Pt1000(IEC751) | (※測温抵抗体の接続不可) | ||||
| 温度レンジ：100℃、500℃、2000℃（華氏の場合：150℉、750℉、3000℉） | |||||
| 湿度 | 0～100%(別途専用湿度センサB-530必要) | ||||
| 最大入力電圧 | 入力端子＋／?間 | 20mV～2Vレンジ：60Vp-p(入力端子+/-間)、5V～100Vレンジ：110Vp-p(入力端子+/-間) | |||
| 入力端子／入力端子間 | 600Vp-p | 60Vp-p | |||
| 入力端子／GND間 | 300Vp-p | 60Vp-p | |||
| 耐電圧 | 入力端子／入力端子間 | 600Vp-p | 350Vp-p 1分間 | ||
| 入力端子／GND間 | 2300VACrms 1分間 | 350Vp-p 1分間 | |||
| 電圧測定精度 | ± (0.05% of F.S. +10μV) | ±0.1% of F.S. | |||
| 使用温度環境 | 0～45℃ | ||||
| 外形寸法（※本体含む） | 240×166×52.5mm（突起部含まず） | 240×158×52.5mm（突起部含まず） | |||
| 質量(約)（※本体含む） | 1035g（ACアダプタ・バッテリ含まず） | 1010g（ACアダプタ・バッテリ含まず） | |||
※1 各々の測定精度に関しては、取扱説明書をご覧ください
最大入力電圧について
高耐圧のB-565をラインアップ。測定用途に合わせて端子ユニットをお選びください。
B-565
＜入力端子＋ / ? 端子間（A部など）＞
最大入力電圧：
・60Vp-p（20mV～2Vレンジ）
・110Vp-p（5V～100Vレンジ）
＜入力端子 / 入力端子間（B部など）＞
・最大入力電圧：600Vp-p
・耐電圧 ：600Vp-p
＜入力端子 / GND端子（C部など）＞
・最大入力電圧：300Vp-p
・耐電圧 ：2300VACms / 1分間
B-563SL-30 / B-563 / B-563SL
＜入力端子＋ / ? 端子間（A部など）＞
最大入力電圧：
・60Vp-p（20mV～2Vレンジ）
・110Vp-p（5V～100Vレンジ）
＜入力端子 / 入力端子間（B部など）＞
・最大入力電圧：60Vp-p
・耐電圧 ：350Vp-p / 1分間
＜入力端子 / GND端子（C部など）＞
・最大入力電圧：60Vp-p
・耐電圧 ：350Vp-p / 1分間
商品仕様

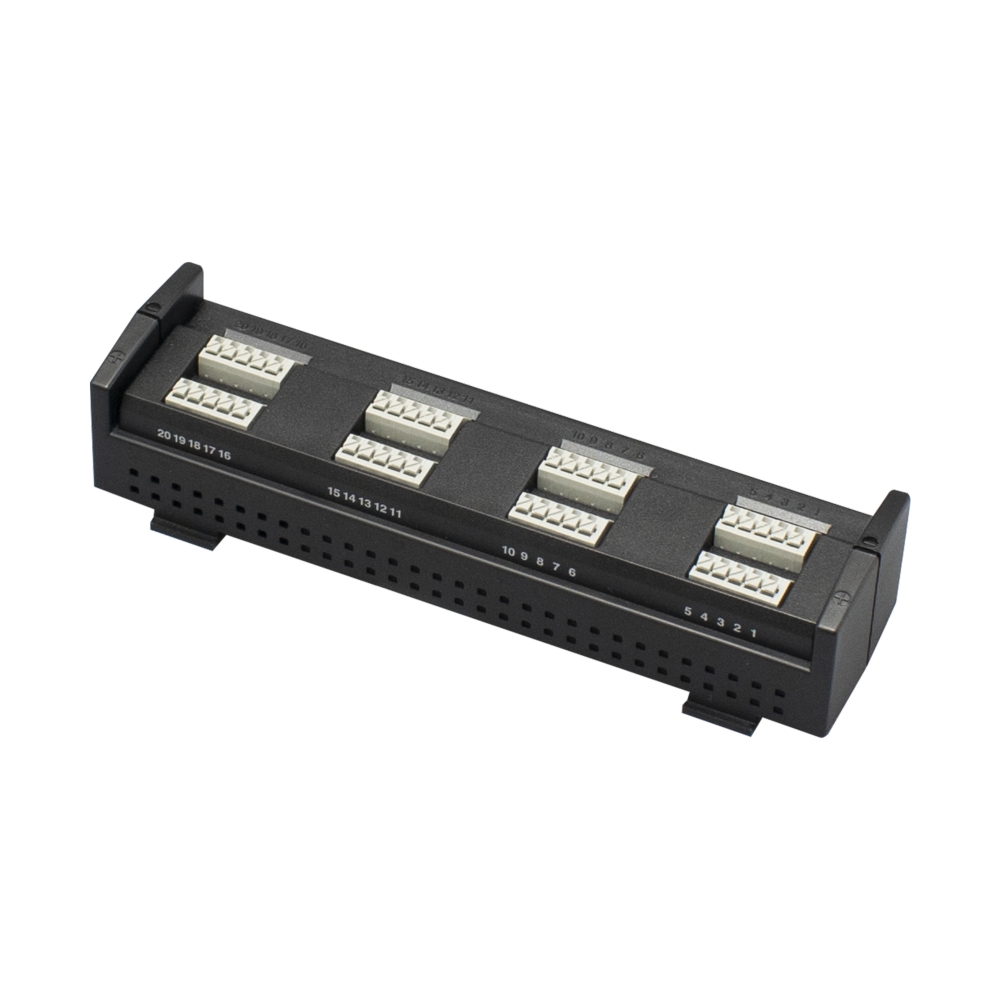

| 製品名: | B-563SL |
|---|---|
| 型番: | B-563SL |
| メーカー: | グラフテック |
