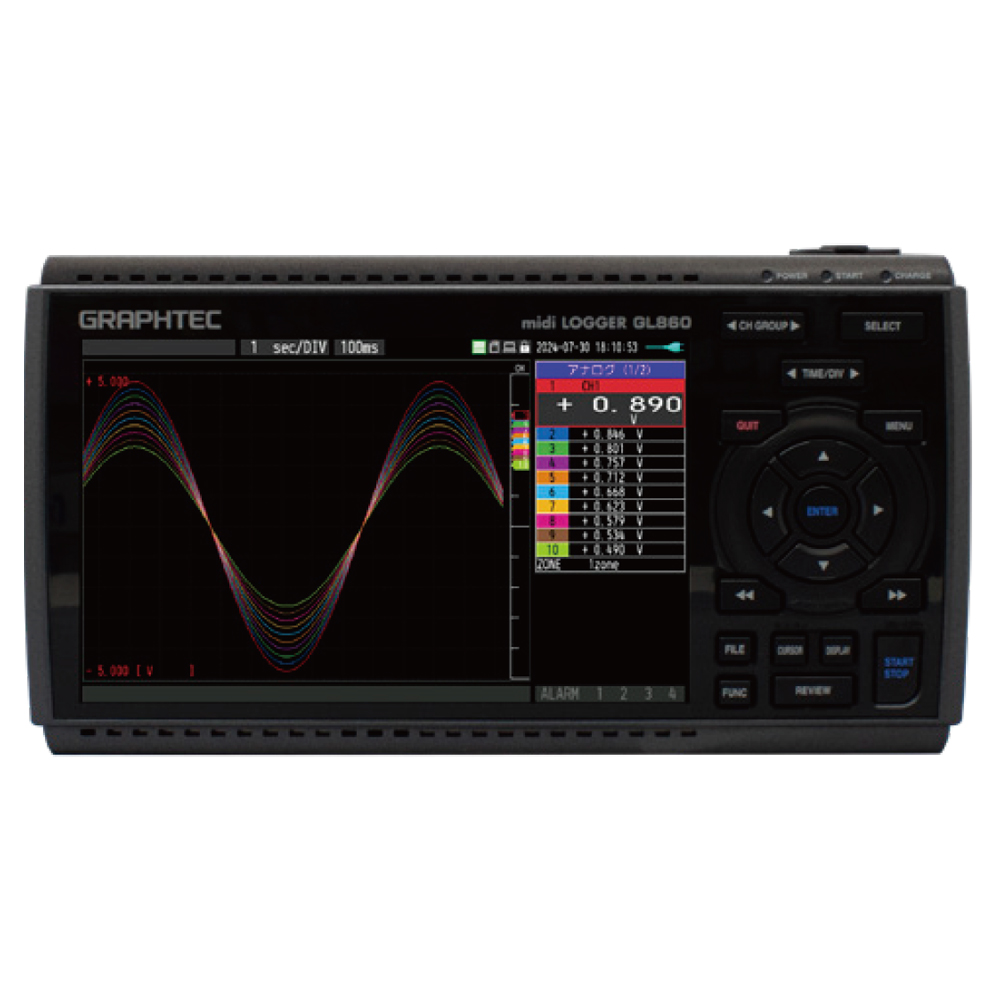

グラフテック絶縁多チャネルデータロガー midi LOGGER GL860(※本体のみ、端子別売)
クラウドサーバーを使用した新サービス「G-REMOTE」に対応※別途有償サービス
- 遠隔操作サービス
インターネットに接続したGL860 を遠隔操作 - データ保存サービス
GL シリーズの収録データをサーバーに保管
6 つの新機能
- サンプリング高速化- 従来の2 倍速！
最高5ms のサンプリング間隔に対応(※設定条件有)
チャネル数を絞る事により、最高5msでのデータ収録が可能サンプリング間隔 5ms 10ms 20ms 50ms 100ms 250ms 500ms 1s 使用可能ch数 1 2 4 10 20 50 100 200 測定対象 電圧/湿度 ● ● ● ● ● ● ● ● 温度 ー ー ー ー ● ● ● ● - メモリループ機能
リレー収録の追加機能でより長時間の収録が可能に - チャネルコピー機能
対象チャネルのアンプ設定をコピーして簡単設定 - アラーム履歴機能
異常発生日時履歴を簡単検索 - チャネル間演算機能強化
従来機種より充実した演算機能 - Modbus 対応
Modbus/TCP によるシーケンサとの通信機能
充実のロガー機能
- 安心の長時間収録
本体メモリ8GB またはSD メモリカードで
収録時間例（2GB収録時） ＊：サンプリング間隔によってはch数に制限があります。サンプリング間隔 5ms 10ms 50ms 100ms 200ms 500ms 1s 10s GBD形式時 15日 24日 47日 54日 108日 270日 366日以上 366日以上 CSV形式時 1日 3日 8日 11日 22日 55日 111日 366日以上
通信機能
- USB
- 有線LAN
- 無線LAN※無線LANはオプション品B-568必要
PC ソフトウェア
- GL-Connection
GL シリーズの総合波形ビューア - GL28-APS
波形の確認や収録、データの保存・管理、設定などを行うPC 計測用アプリケーションソフトウェア
本体仕様
| アナログ端子ユニット装着数 | 1ユニット（20ch/30ch）または、拡張ユニット（最大200ch） | |
|---|---|---|
| 外部入力(*1) | チャネル数 | トリガ入力1chまたは外部サンプル入力1ch、 ロジック入力4chまたはパルス入力4ch |
| パルス入力 | 測定モード：回転数モード、積算モード、瞬時モード | |
| 最大入力周波数：50kHz 最大カウント数：50kC/サンプリング |
||
| 外部出力(*1) | アラーム出力：4ch | |
| サンプリング周期 | 5ms～1h（5ms～50msは電圧/湿度、ch数制限あり）、外部 | |
| スケーリング機能 | 各チャネルごとに4点設定、温度レンジのスケーリング機能あり | |
| A / Dコンバータ | ⊿Σ方式分、16Bit（有効分解能：±レンジの1 / 40,000） | |
| PC I / F | イーサネット（10BASE-T / 100BASE-TX） USB2.0（ハイスピード）、無線LAN（オプション装着時） |
|
| 記憶媒体(*2) | 容量 | 本体メモリ：約8GB、SDカード スロット：1口 |
| データ保存形式 | GBD、CSV | |
| 収録機能 | 通常収録・リング収録・リレー収録 | |
| その他機能 | 演算機能、トリガ機能、アラーム機能、データバックアップ機能(*3) | |
| 表示器 | 7インチTFTカラー液晶ディスプレイ（WVGA：800×480ドット） | |
| 使用環境(端子含む) | 0～45℃、5～85％RH（バッテリ駆動時は0～40℃ / 充電時15～35℃） | |
| 電源 | ACアダプタ | AC100～240V / 50～60Hz |
| DC入力 | DC8.5～24V(オプション：B-514必要) | |
| バッテリパック | DC7.2V（2875ｍAh）2個まで搭載可能（※オプション品） | |
| 消費電力 | 38VA以下（ACアダプタ使用、LCD ON時、バッテリパック充電時、AC100V） | |
| 外形寸法[W×D×H（約） | (※端子仕様参照) | |
| 質量[重量] （約） | (※端子仕様参照) | |
| 耐震性 | 自動車部品第一種A種相当 | |
端子仕様 ※下記端子は混在が可能ですが、混在時の耐圧はB-563SL-30/B-563/B-563SLの耐圧となります。
| 端子種類 | 20ch高耐圧高精度ネジ端子(B-565) | 30chスクリューレス端子(B-563SL-30) | 20chネジ端子(B-563) | 20chスクリューレス端子(B-563SL) | |
|---|---|---|---|---|---|
| チャネル数/端子形状 | 20ch/ネジ端子 | 30ch/スクリューレス端子 | 20ch/ネジ端子 | 20ch/スクリューレス端子 | |
| 測定対象 | 電圧 | 20mV～100V | |||
| 温度 | 熱電対K・J・E・T・R・S・B・N・C(旧W(WRe5-26)) | ||||
| 測温抵抗体 (※三線式のみ) Pt100・JPt100・Pt1000(IEC751) |
(※測温抵抗体の接続不可) | ||||
| 湿度 | 0～100%（別途専用湿度センサB-530必要） | ||||
| 最大入力電圧 | 20mV ～ 2Ｖレンジ：60Vp-p (入力端子+/-間)、5V ～100Ｖレンジ：110Vp-p(入力端子+/-間) | ||||
| 600Vp-p(入力端子/入力端子間) | 60Vp-p(入力端子/入力端子間) | ||||
| 300Vp-p(入力端子/GND間) | 60Vp-p(入力端子/GND間) | ||||
| 電圧測定精度 | ± (0.05% of F.S. +10μV） | ± 0.1% of F.S. | |||
| 外形寸法(本体含む) | 240×166×52.5mm(突起部含まず) | 240×1５８×52.5mm(突起部含まず) | |||
| 質量（約）(本体含む) | 1035g(ACアダプタ・バッテリ含まず) | 1010g(ACアダプタ・バッテリ含まず) | |||
遠隔操作サービス(G-REMOTE) (※別途有償のサービスとなります)
| 対応OS(*4) | Windows11/10 |
|---|---|
| 対応WEBブラウザ | Google Chrome(推奨)、Microsoft Edge、Firefox (※HTML5に対応しているインターネットブラウザ) |
サービス内容 | 【遠隔操作サービス】 インターネット回線を介しブラウザ上のG-REMOTEから簡単遠隔操作・測定データの確認が可能 【データ保存サービス】 インターネット回線を介し弊社クラウドサーバーへデータ保存が可能 ※詳細はメーカーホームページをご確認ください |
PC用ソフトウェア
| 対応OS(*4) GL28-APS |
Windows11/10 PCで本体設定やデータ収録・保存・再生可能 |
|---|---|
| 対応機種：GL860/GL260/GL840/GL240 | |
| 接続台数：最大10台、または1000ch | |
| GL-Connection | GLシリーズ統合ソフトウェア |
| PCで本体設定やデータ収録・保存・再生可能 | |
| 対応機種:GL7000 Plus/GL2000/GL980 GL860/GL840/GL260/GL240/GLT400 |
|
| 接続台数：20台 最大CH数：2000ch |
＊1 ： GL用入出力ケーブル（B-513）が必要です。
＊2 ： 収録ファイルは1ファイル2GB、使用できるSDカード：SDHC対応、最大約32GBメモリ使用可能
＊3 ： リング収録機能、または外部サンプリング機能がOnの場合はバックアップ機能は使用できません。
＊4 ： OSメーカのサポートが終了しているOSに付きましては、弊社でのサポートも対象外となります。
商品仕様
| 製品名: | GL860 |
|---|---|
| 型番: | GL860 |
| メーカー: | グラフテック |
