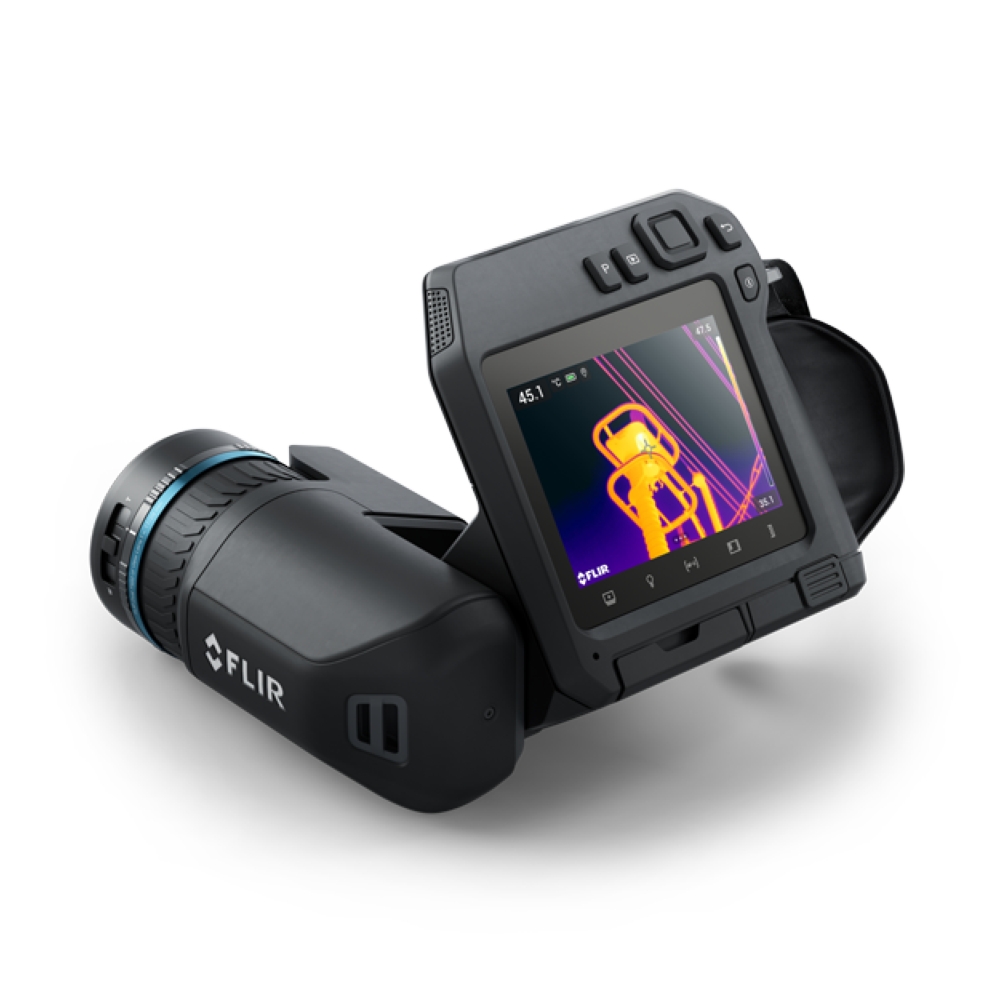

FLIR 赤外線サーモグラフィ
解像度464 × 348のFLIR T540で、産業、電気、機械システムの潜在的な故障の診断や、R&Dテストで温度の異常を発見することができます。このポータブルで人間工学に基づいた赤外線カメラは、ワンタッチレベルやスパン、連続レーザーアシストオートフォーカスなどの高度な機能を備えており、状況監視や研究の用途に最適な非接触型診断ツールです。FLIR Thermal Studio Pro (Route Creatorプラグインが必要) で、事前に計画され作成されたルートを実行する検査ルートモードを使用して、電気系統や機械の調査、トラブルシューティング、修理を合理化し、ユーザーが温度データと画像を論理的な順序で記録できるようにします。内蔵のマクロモードにより、R&Dユーザーはレンズを変更することなく、広い角度からクローズアップ分析に素早く切り替えることができます。T540をResearch Studioソフトウェアと組み合わせると、エンジニアは想定外のホットスポットを評価し、潜在的な設計上の欠陥を探すことができます。
製品仕様
| 赤外線解像度 | 464 × 348 ピクセル |
|---|---|
| 温度分解能_NETD | <30 mK、42° @ +30℃ <50 mK、14° @ +30℃ |
| 精度 | ±2℃または・±2％ |
| 視野角［FOV］ | 42° × 32°14° × 10° |
| デジタルカメラ | 5MP、LEDフォト/ビデオランプ内蔵 |
| ディスプレイ | 4 インチ、640 x 480ピクセル 自動回転タッチスクリーンLCD |
| 保存メディア | リムーバブルSDカード |
イメージングとレンズ
| F値 | 1.1、42° 1.5、14° |
|---|---|
| UltraMax | 四角ピクセル数。 メニューで起動し、FLIR Toolsで処理 |
| カメラソフトウェアアップデート | USBケーブルまたはSDカードを使用 |
| カメラ周波数 | 30 Hz |
| カラーパレット | アイアン、グレー、レインボー、アークティック、ラバ、レインボー HC |
| ギャラリー | 有り |
| スペクトル範囲 | 7.5～ 14 µm |
| デジタルカメラ | 5MP、LEDフォト/ビデオランプ内蔵 |
| デジタルカメラ視野角 | 53° × 41° |
| デジタルズーム | 1～6倍連続 |
| ピクチャー・イン・ピクチャー | サイズ変更可能で可動式 |
| ビデオランプ | 内蔵LEDライト |
| ビューファインダー | なし |
| フレームレート［全画面］ | 30Hz |
| レーザー照準 | 赤外線画像に位置が自動的に表示される |
| レンズ | 42° + 14° |
| レンズ識別 | 自動 |
| 温度分解能（NETD） | <40mK |
| 温度分解能_NETD | <30 mK、42° @ +30℃ <50 mK、14° @ +30℃ |
| 可視画像 | 有り |
| 可視動画ストリーミング | 有り |
| 可視動画記録 | H.264をメモリカードへ |
| 解像度 | 464 × 348 ピクセル (VGA) |
| 空間分解能［IFOV］ | 1.66 mrad/ピクセル、42° 0.52 mrad/ピクセル、14° |
| 検知器タイプとピッチ | 非冷却マイクロボロメータ、17 µm |
| 検知器解像度 | 464 x 348 |
| 最小焦点距離 | 0.15 m、42° 1.0 m、14° |
| 最小焦点距離［MSX］ | 0.65 m、42° 1.0 m、14° |
| 視野角 | 42° × 32° 14° × 10° |
| 視野角［FOV］ | 42° × 32°14° × 10° |
| 焦点 | レーザー距離計（LDM）で連続、ワンショットLDM、ワンショットコントラスト、マニュアル |
| 焦点距離 | 10 mm、42° 29 mm、14° |
| 色 | 黒 |
| 赤外線解像度 | 464 × 348 ピクセル |
| 赤外線動画保存(温度情報なし) | H.264またはMPEG-4 over Wi-Fi MJPEG over UVCまたはWi-Fi |
| 赤外線動画保存(温度情報付き) | 有り、UVCまたはWi-Fiにより |
| 赤外線動画録画(温度情報付き) | 実時間放射記録（.csq） |
測定解析
| 温度差 | 有り |
|---|---|
| 基準温度 | 有り |
| 計測プリセット | •測定なし •センタースポット •ホットスポット •コールドスポット •ユーザープリセット1 •ユーザープリセット2 |
| 計測機能アラーム | 選択した測定機能の可聴/視覚アラーム（上/下） |
| 計測値補正 | 有り |
| 自動熱冷感知 | 測定ツール(ボックス)内の自動最大/最小マーカー |
| 色［アイソサーム］ | •上 •下 •間 •凝縮（水分/湿度/露点） •絶縁 |
| 精度 | ±2℃または・±2％ |
| 対象物温度範囲 | -20℃～120℃ 0℃～650℃ オプション較正：300℃～1200℃ |
| 放射率補正 | 有り、0.01～1.0の変数または材料リストから選択 |
ユーザーインターフェース
| タッチスクリーン | 光学的に結合されたPCAP |
|---|---|
| ディスプレイ | 4 インチ、640 x 480ピクセル 自動回転タッチスクリーンLCD |
| ディスプレイ技術 | IPS |
| テキスト | 所定のリストまたはタッチスクリーンキーボード |
| 音声 | 内蔵マイク（スピーカー付き）またはBluetooth経由で静止画または動画に60秒の録画を追加 |
| 言語 | 21 |
電源
| バッテリータイプ | カメラで充電されたリチウムイオン電池または別のチャージャー |
|---|---|
| バッテリー稼働時間 | 周囲温度25℃で標準的な使用の場合約4時間 |
| バッテリー重量 | 195 g |
| バッテリー電圧 | 3.6 V |
| 外部電源運転 | ACアダプター90～260V AC（50 / 60Hz）または車両からの12V（標準プラグ付きケーブル、オプション） |
| 充電温度 | 0℃～ +45℃ |
| 充電装置 | カメラ内（ACアダプターまたは車両からの12V）または2口チャージャー |
| 電源管理 | オート自動シャットダウンとスリープモード |
環境と認定
| ETSI|EMC | •ETSI EN 301 489-1（無線） •ETSI EN 301 489-17 •EN 61000-6-2（耐性） •EN 61000-6-3（放射） •FCC 47 CFR Part 15 Class B（放射） |
|---|---|
| 安全性 | EN/UL/CSA/PSE 60950-1 |
| 三脚取付マウント | UNC 1/4"-20 |
| 使用温度範囲 | –15℃ ～ 50℃ |
| 湿度［動作時、保存時］ | IEC 60068-2-30 / 24時間、95％相対湿度、25～40℃/ 2サイクル |
| 電波スペクトル | •ETSI EN 300 228 •FCC Part 15.249 •RSS-247 第2号 |
| 保存温度範囲 | –40℃～ 70℃ |
一般仕様
| GPS［コンパス］ | 自動画像タグ付け |
|---|---|
| サイズ［L×W×H］ | •レンズ横幅：140×201.3×167.3mm |
| ハウジング材質 | TPEを含むPCABS 、マグネシウム |
| フリアーシステムズのソフトウェアと互換性がある | FLIR Thermal Studio Suite、FLIR Route Creator、FLIR Ignite、FLIR Research Studio、FLIR Atlas SDK |
| レーザーポインター | クラス2、0.05～40 m 測定距離の±1％ |
| 梱包 | レンズ付きサーモグラフィカメラ、バッテリー2個、バッテリー充電器、硬質キャリーケース、ストラップ、フロントレンズキャップ、電源、取扱説明書、SDカード（8 GB）、ケーブル（USB 2.0 A/USB Type-C、USB Type-C/HDMI、USB Type-C/USB Type-C）、ライセンスカード：FLR Thermal Studio Pro（3か月間使用可能なライセンス） |
| 梱包サイズ | 500 x 190 x 370 mm |
商品仕様
| 製品名: | T540 |
|---|---|
| 型番: | T540 |
| メーカー: | FLIR |
