OWON オシロスコープ マルチメーター
- 多機能測定器：4 1/2桁デジタルマルチメーターとオシロスコープを一体化
- 自動波形測定機能：Vmax、Vmin、Vp-p、Vavg、Vrms、周波数などを自動で測定
- ユーザーフレンドリーな操作性：フルキー設計により簡単な操作を実現し、装置の寿命も延長
- インテリジェントなプローブ検出機能：プローブの接続位置を自動で識別し、測定モードを自動切替。誤操作による機器損傷を効果的に防止
- 高効率な電源管理：18650リチウムバッテリーを採用し、長時間の使用を実現。測定作業の持続力を向上
- 安全な高電圧測定：CATⅢ1000V規格に準拠し、最大1000Vの高電圧波形を直接かつ安全に測定可能。応用範囲を大幅に拡張
仕様
HDS160 マルチメーター仕様
| 測定レンジ | 確度 |
|---|---|
| DC電圧 (V) | 60.000mV / 600.00mV / 6.0000V / 60.000V / 600.00V / 1000.0V ±(0.05% + 5digit) |
| AC電圧 (V) | 60.000mV / 600.00mV / 6.0000V / 60.000V / 600.00V / 750.00V ±(0.1% + 30digit) |
| DC電流 (A) | 600.00µA / 6000.0µA / 60.000mA / 600.00mA / 6.0000A / 10.000A ±(0.15% + 10digit) |
| AC電流 (A) | 600.00µA / 6000.0µA / 60.000mA / 600.00mA / 6.0000A / 10.000A ±(0.5% + 20digit) |
| 抵抗 (Ω) | 600.00Ω / 6.0000kΩ / 60.000kΩ / 600.00kΩ / 6.0000MΩ / 60.000MΩ ±(0.15% + 10digit) |
| キャパシタンス (F) | 6.000nF / 60.00nF / 600.0nF / 6.000µF / 60.00µF / 600.0µF / 6.000mF / 60.00mF ±(2.0% + 20digit) |
| 周波数 (Hz) | 60.00Hz / 600.00Hz / 6.0000kHz / 60.000kHz / 600.00kHz / 6.0000MHz / 60.000MHz ±(0.2% + 10digit) |
| デューティ比 | 0.1%～99.9%（Vrms=1V, f=100Hz） ±(1.2% + 3digit) |
| 0.1%～99.9%（≥1kHz） ±(2.5% + 10digit) | |
| ダイオード | 3.0000V ±(1.0% + 10digit) |
| 導通 | 1000.0Ω |
| 最大カウント | 60000 |
HDS120 マルチメーター仕様
| 測定レンジ | 確度 | |
|---|---|---|
| DC電圧 (V) | 20.000mV / 200.00mV / 2.0000V / 20.000V / 200.00V / 1000.0V | ±(0.1% + 5digit) |
| AC電圧 (V) | 20.000mV / 200.00mV / 6.0000V / 60.000V / 600.00V / 750.00V | ±(0.6% + 10digit) |
| DC電流 (A) | 200.00µA / 2000.0µA / 20.000mA / 200.00mA / 2.0000A / 10.000A | ±(0.5% + 10digit) |
| AC電流 (A) | 200.00µA / 2000.0µA / 20.000mA / 200.00mA / 2.0000A / 10.000A | ±(0.8% + 10digit) |
| 抵抗 (Ω) | 200.00Ω / 2.0000kΩ / 20.000kΩ / 200.00kΩ / 2.0000MΩ / 20.000MΩ / 100.00MΩ | ±(0.3% + 5digit) |
| キャパシタンス (F) | 2.000nF / 20.00nF / 200.0nF / 2.000µF / 20.00µF / 200.0µF / 2.000mF / 20.00mF | ±(3.0% + 10digit) |
| 周波数 (Hz) | 200.00Hz / 2.0000kHz / 20.000kHz / 200.00kHz / 2.0000MHz / 20.000MHz | ±(0.1% + 5digit) |
| デューティ比 | 0.1%～99.9%（Vrms=1V, f=100Hz） | ±(1.2% + 3digit) |
| 0.1%～99.9%（≥1kHz） | ±(2.5% + 10digit) | |
| ダイオード | 3.0000V | ±(1.0% + 10digit) |
| 導通 | 1000.0Ω | |
| 最大カウント | 20000 | |
オシロスコープ仕様
| 周波数帯域 | 1MHz（ACVスケールのみ） | 最高サンプルレート | 5.0MSa/s |
|---|---|---|---|
| チャンネル数 | 1 | 入力インピーダンス | ≈10MΩ |
| 水平軸スケール | 2.5µs～10s/grid | 水平軸確度 | ±(0.01% + 0.1div) |
| 垂直軸スケール | 30mV～500V/grid | 電流垂直軸スケール | 100µA～5A/grid |
| 垂直軸角度 | ±(5% + 0.2div) | 測定機能 | Vmax, Vmin, Vp-p, Vavg, Vrms, Hz |
| 最大電圧 | 1000V DC + ACピーク値 | 最大電流 | 15A DC + ACピーク値 |
| トリガーモード | Auto / Normal / Single | トリガーエッジ | Rise / Fall |
| オートセット | Time base / Vertical amplitude / Trigger value | ||
その他の仕様
| ロー・バッテリー表示 | √ | スリープ・モード | √ | 相対測定 | √ | |
|---|---|---|---|---|---|---|
| バックライト | √ | 入力保護 | √ | 入力インピーダンス | ≥10MΩ | |
| 測定カテゴリ | CATⅢ 1000V | ディスプレイ | 2.8インチ LCD | 重量（本体） | 0.35kg | |
| バッテリー | 18650 | 寸法（L×W×H） | 93mm × 41.5mm × 188mm | |||
商品仕様

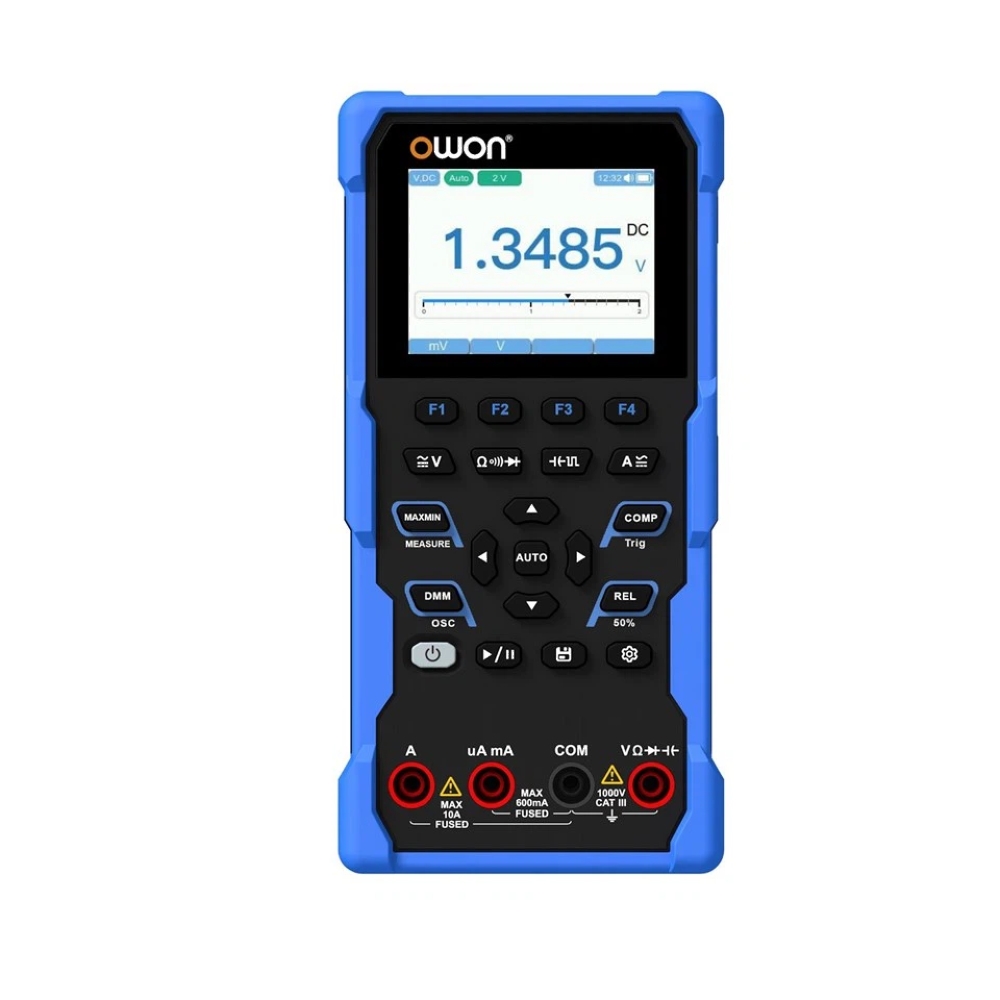

| 製品名: | HDS120 |
|---|---|
| 型番: | HDS120 |
| メーカー: | owon |
