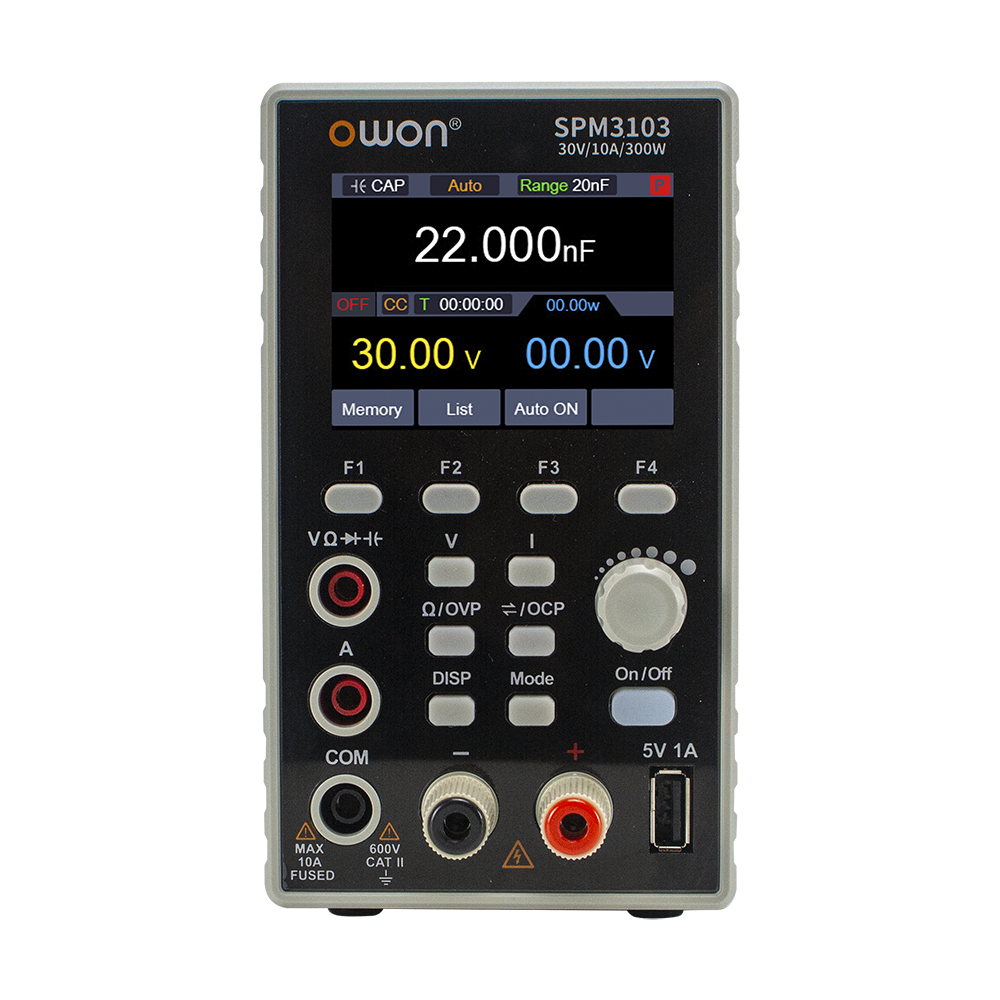

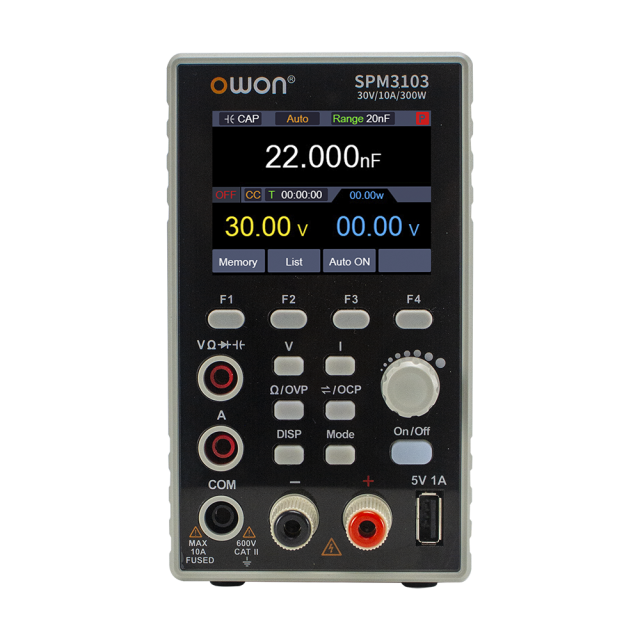

owon SPMシリーズ DC電源＆マルチメーター
特長
- DC電源＋マルチメーター
- 小型で持ち運びがかんたん
- USBインターフェース、SCPIコマンドをサポート
DC電源の特徴
- 150W/300W 出力
- 高分解能：10mV/1mA
- 10ステップのシーケンス出力機能
- 過電圧/過電流保護
- 出力電流/電圧値モニター機能
マルチメーターの特徴
- 4½桁 マルチメーター
- 電圧、電流、キャパシタンス、抵抗、導通テスト、ダイオード・テストをサポート
仕様
| モデル | SPM3051 | SPM6053 | SPM3103 | SPM6103 |
| Channel | 1チャンネル | |||
| 最大出力 | 150W | 300W | ||
| 出力電圧/電流 | 0 - 30V / 0 - 5A | 0 - 60V / 0 - 5A | 0 - 30V / 0 - 10A | 0 - 60V / 0 - 10A |
| ディスプレイ | 2.8 inch color LCD display | |||
| インターフェース | USB Device, USB Host (5V1A) | |||
| 寸法(W x H x D) | 82 x 142 x 226 (mm) | |||
| 動作温度 | 0 - 40℃ | |||
| 重量 | Approx. 1.5kg | |||
DC電源仕様
下記仕様は仕様温度で30分以上暖機しているときの値です。
| モデル | SPM3051 | SPM6053 | SPM3103 | SPM6103 | |
| 定格出力 (0℃-40℃) |
電圧 | 0 - 30V | 0 -60V | 0 - 30V | 0 -60V |
| 電流 | 5A | 5A | 10A | 10A | |
| 最大出力 | 150W | 300W | 300W | 300W | |
| 負荷レギュレーション | 電圧 | ≤30mV | |||
| 電流 | ≤20mA | ||||
| 電源レギュレー | 電圧 | ≤30mV | |||
| 電流 | ≤20mA | ||||
| 設定分解能 | 電圧 | 10mV | |||
| 電流 | 1mA | ||||
| リードバック分解能 | 電圧 | 10mV | |||
| 電流 | 1mA | ||||
| 出力確度 (within 12 months) 25℃±5℃) |
電圧 | ≤0.1% ± 20mV | ≤0.1% ± 30mV | ||
| 電流 | ≤0.05% ± 10mA | ||||
| リードバック確度 (25℃±5℃) |
電圧 | ≤0.1% ± 20mV | ≤0.1% ± 30mV | ||
| 電流 | ≤0.1% ± 10mA | ||||
|
リプル/ノイズ (*) |
電圧(Vp-p) | ≤30mVp-p | ≤50mVp-p | ||
| 電圧 (rms) | ≤3mVrms | ≤5mVrms | |||
| 電流 (rms) | ≤30mAp-p | ||||
| 出力温度係数 (0℃-40℃) |
電圧 | 100ppm/℃ | |||
| 電流 | 200ppm/℃ | ||||
| リードバック 温度係数 |
電圧 | 100ppm/℃ | |||
| 電流 | 200ppm/℃ | ||||
| 負荷応答時間（50%-100%定格負荷） | ≤1.0ms | ||||
| 保存 | 4セット | ||||
* ノイズ帯域20MHz、リプル帯域1MHz、10uF電解コンデンサと0.1uFセラミック・コンデンサをパラレルに出力端子に接続
マルチメーター仕様
| 分解能 | 4½桁 | ||
| オート・レンジ | √ | ||
| 測定タイプ | 電圧, 電流, Capacitance, Resistance, Continue，Diode(0-2V) test | ||
| キャパシタンス | 20.000nF,200.00nF,2.0000uF,20.000uF,200.00uF, 2.0000mF: ±(3.0%±10digit) | ||
| 電圧 | DCV: 200.00mV: ±(0.3%±10digit), 2.0000V, 20.000V, 200.00V,1000V: ±(0.3%±5digit), ACV: 200.00mV, 2.0000V, 20.000V, 200.00V: ±(0.8%±10digit) 750V: ±(1%±10digit) |
||
| 電流 | DCA: 200.00mA:±(0.8%±10digit),10.000A: ±(2.5%±10digit) ACA: 200.00mA:±(1%±10digit),10.000A: ±(2.8%±10digit) |
||
| 抵抗 | 200.00Ω,2.0000kΩ,20.000kΩ,200.00kΩ,2.0000MΩ: ±(0.8%±10digit),20.000MΩ: ±(1%±3digit) 100MΩ: ±(5%±10digit) |
||
商品仕様
| 製品名: | SPM3051 |
|---|---|
| 型番: | SPM3051 |
| メーカー: | owon |
