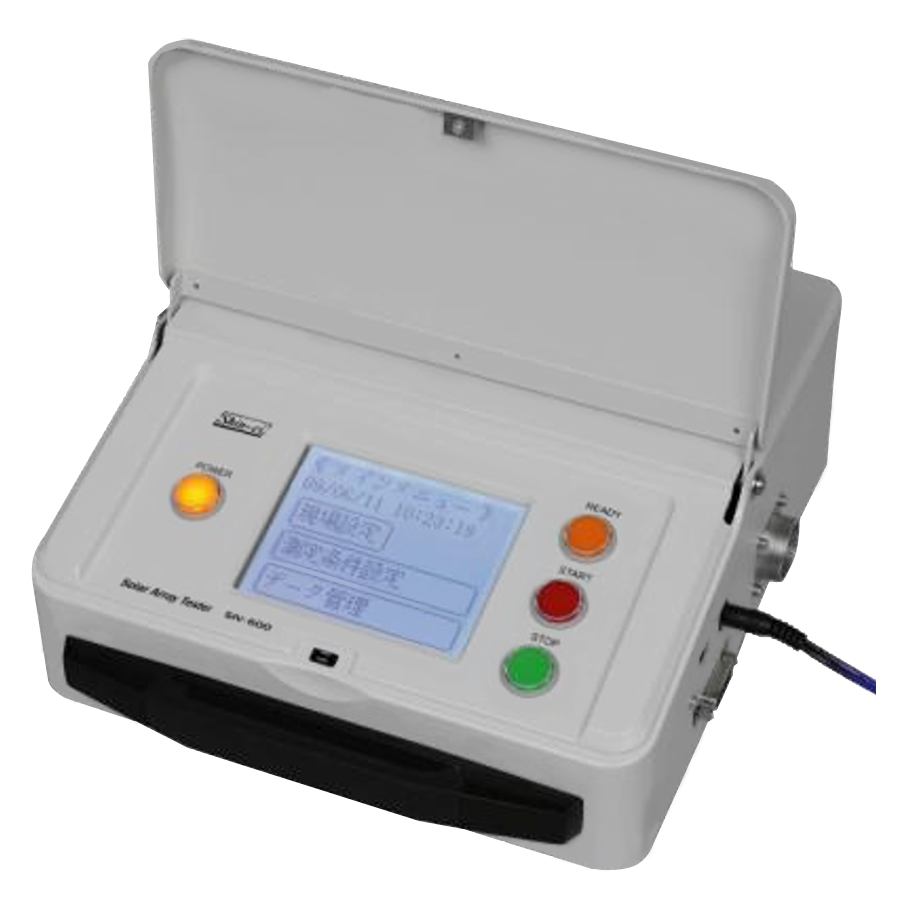

新栄電子計測器 太陽光発電アレイテスタ I-Vカーブトレーサ SIV-600Z
新栄電子計測器（株）太陽光アレイテスター（I-Vカーブトレーサ）SIV-600Z
製品概要
住宅などの施工現場で短時間に発電容量検査を行えます。
シリコン太陽電池のI-Vカーブトレースが出来る、小型・高容量のカーブトレーサです。
小さなケースに機能を凝縮しました、大型液晶表示器で、I-Vカーブを見ながら、タッチパネルと操作キーでワンタッチ操作が出来ます。
測定結果は大型LCD画面に、I-Vカーブが瞬時に表示され、性能判定が行えます。
内部に電圧・電流切換えレンジを内蔵しているので、パネル単体の検査も可能です。
又、PCとUSBで接続する事で、測定結果をパソコンでモニタしたり編集したりする事が出来ます。
フィールドでの測定結果は、内部のメモリに100件のデータ記録が出来ますので、持ち帰ってPC画面上で確認や編集する事が出来ます。
特長
- 高精度高速測定6秒、波形表示・判定機能も付きます。
- 1回の測定で各種のデータ取得が出来ます。
- 短絡電流＝ISC
- 開放電圧＝Voc
- 最大出力＝Pm
- 温度測定（オプション）
- 日射強度（オプション）
- 電子負荷方式による高精度測定
- 検査規格や、条件設定のすべてが、大型液晶表示器で対話式に設定出来ます。
- 大型表示器を見ながら画面をタッチし、すべて操作出来るため熟練を必要としません。
- 測定データは、PCで表示編集出来ます。
- 施工現場での測定結果は、内部メモリに100件のデータ記録が出来ます。
- 測定結果は、USB経由でパソコンにダウンロードし管理出来ます。

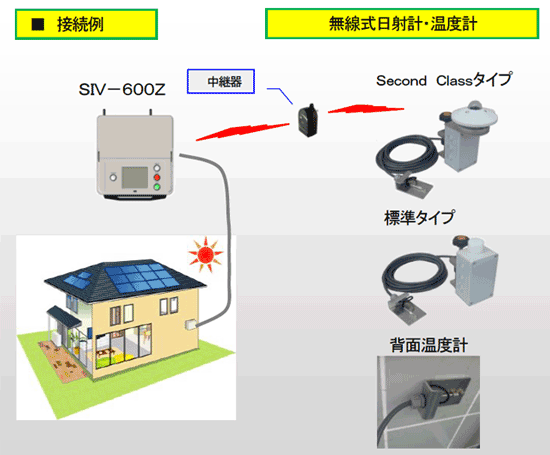

- 日射・温度測定には別途、無線式日射計・温度計センサユニット、中継器等オプションが必要です。
別売品
- 無線センサーユニット （日射計＋パネル背面温度Pt100 5mケーブル付き）
- SIV-ETZ 標準タイプ＝シリコンセンサ使用
- SIV-ETZ-CMP3 Second Classタイプ＝サーモパイル使用
- はしごアタッチメント
測定器をはしごに掛けて作業出来ます。 - トランクケース
頑強なトランクにすべて収納出来ます。
太陽電池パネルの測定
本体ディスプレイ表示例
PC側、測定データ表示画面
基本仕様
| 電圧測定有効範囲 | 10V~610V 表示分解能：1V |
|---|---|
| 電圧測定精度 | ±2％F/S以内（入力電圧50V~610V以内） |
| 電流測定有効範囲 | 1A~12A 表示分解能：0.01A |
| 電流測定精度 | ±2％F/S以内（入力電流1A~12.0A以内） |
| 電力測定範囲 | 最大6.00kW 表示分解能：1W |
| 使用温湿度範囲 | 温度 0~＋40℃ 湿度 30~85％RH（結露なきこと） |
| 表示器 | LCDグラフィック表示器（タッチパネル） |
| 負荷方式 | 電子負荷方式 |
| 表示方式 | I-Vカーブ表示（電圧に対する電流を表示） 又は、グラフ（定格値に対する比率表示）を選択 |
| 補正機能 | 有り／無し（選択可能モード選択で設定） ※温度補正係数を設定し補正を行います。 （日射量と温度で1000W/m2・25℃に換算） |
| 掃引時間（測定時間） | 約6秒 |
| 測定ポイント数 | 120点 |
| 日射量・温度測定 | 数値設定または外付け日射計・温度計（別売品） |
| データメモリ数 | 100データ |
| 電源 | DC12V |
| 筐体寸法(mm) | W=280mm H=110mm D=280mm |
| 質量 | 約3kg |
| 付属品 | 測定プローブ（圧着ピンタイプ）、施工データ管理ソフト(SDT-1600)、ACアダプタ(AC100V 50VA以内)、USBケーブル(2m)、アースケーブル |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | SIV-600Z |
|---|---|
| 型番: | SIV-600Z |
| メーカー: | 新栄電子計測器 |
