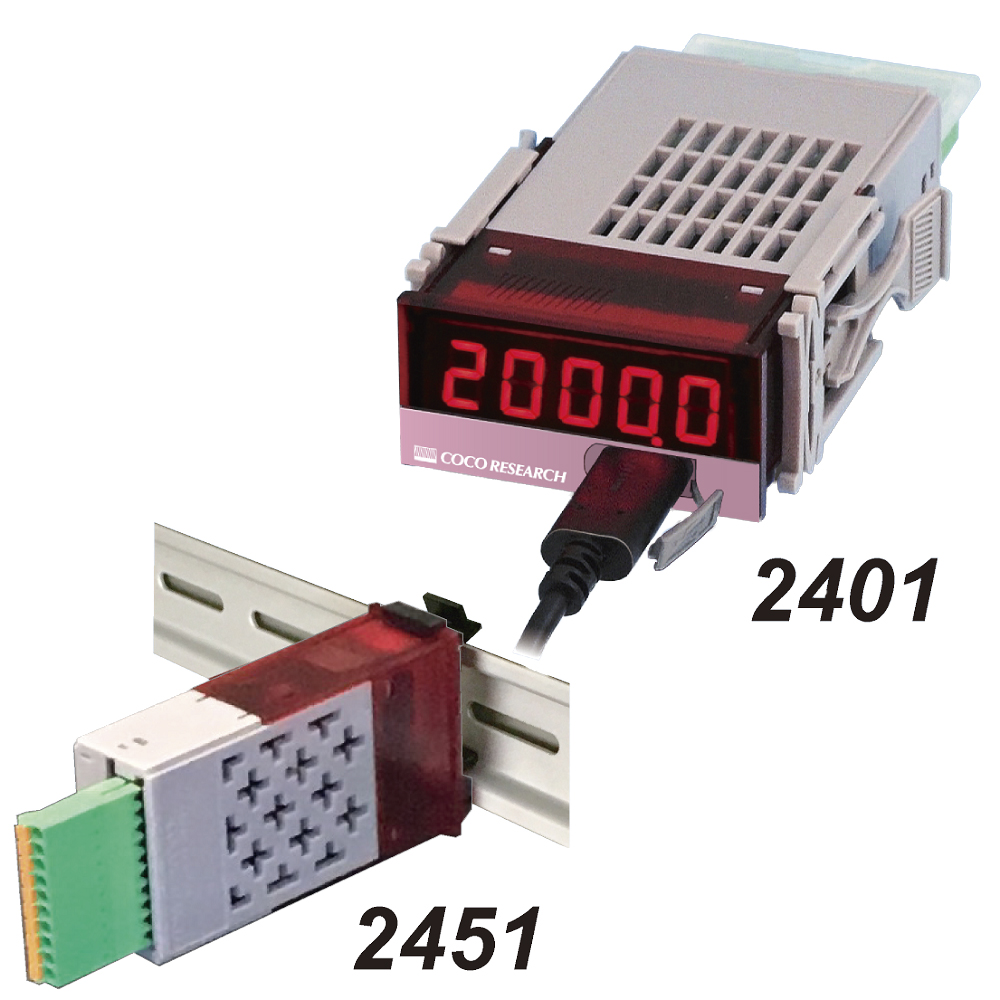

ココリサーチ トルク演算計 DINレール取付タイプ (表示器なし) コンパレータ出力2点 TQL-2451

定価: ¥21,230(税込)
価格: ¥21,230 (税込)
メーカー: ココリサーチ
型番: TQL-2451
数量:
在庫: お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ(別タブで開きます)

パルス出力型トルクセンサと接続し、トルク演算計・周波数計などにお使いいただける、24×48DINサイズの計測器です。

  • 中心周波数や偏差周波数(定格トルクの周波数)を任意に設定
  • 入力0.0006Hz~1MHz、さまざまな入力信号に対応し、ラインドライバ絶縁入力オプションもご用意
  • USB で給電・ロギング・設定。計測管理ソフトLINKSHIP(無償)
  • 16bitアナログ出力 40ms~更新
  • モータやエンジンのトルク計測に
名称 トルク演算計
型式 TQL-2401/TQL-2451
測定方式 ペリオマチックTM方式  周期演算方式
【入力部】
入力点数 1点
入力周波数範囲 0.0006Hz~1.0MHz
入力分解能 約10.4ns (96MHz)
入力方式 単相信号
入力信号

①汎用入力オプション
レベルおよび感度 5Vロジック トリガレベル:2.5V ヒステリシス :±0.4V
ゼロクロス トリガレベル:0V ヒステリシス :±0.03V
NPNオープンコレクタ トリガレベル:2.5V ヒステリシス :±0.4V
12Vロジック トリガレベル:6V ヒステリシス :±0.4V
入力カスタマイズ信号 トリガレベル :0~9.0V 10mV単位で設定可
ヒステリシス:小(±0.03V)、中(±0.4V)、
大(トリガレベル4.7V以下で±1.3V、以上で±2.6V)
入力パルス ヒステリシス 小、中  0.2μs以上 H、Lレベルとも
ヒステリシス 大    0.3μs以上 H、Lレベルとも
入力抵抗 ①5Vロジック、ゼロクロス、NPNオープンコレクタ、および 入力カスタマイズ信号 (トリガレベル4.7V以下の時) 10kΩ
②12Vロジック、入力カスタマイズ信号(トリガレベル4.71V以上) 5kΩ
入力耐電圧 ±30V

②ラインドライバ入力オプション
入力信号 ラインドライバ信号
入力耐 電圧 ±25V(差動電圧)
推奨ラインドライバ AM26LS31 相当
終端抵抗 300Ω(標準仕様)
※ラインドライバ入力オプションは入力と出力が絶縁されています
(汎用入力オプションは非絶縁)
入力ローパスフィルタ OFF/500Hz/5kHz/120kHz/800kHzから選択
トリガエッジ 立下りエッジ
入力コネクタ スプリングロック式プラグコネクタ
【演算部】
測定モード カスタム(トルク)/周波数計/周期計 (秒単位のみ)
演算レート 入力周波数に対して、中心周波数、定格時偏差周波数、定格トルク、出力極性を設定
分周比 1~60000
出力移動平均 1~99
ダイナミック予測:TM 8段階(連続予測、停止予測を含む)
ホールド機能 現在値・最大値・最小値・変動幅最大値・デュアルレンジより設定
ホールド入力 1点GNDに短絡でON、開放でOFF
ローカット機能 設定値以下の速度で0出力 判定
【表示部】
表示精度 20ppm±1digit
表示更新時間 0.3秒(0.1~9.9秒の範囲で設定可能)
表示器 7seg 5桁(文字高9mm ※暫定値)  赤色
表示範囲 -19999~99999
LEDインジケータ1点(電源/ホールド/トリガ から選択)
【USB通信部】
USB通信仕様 USB2.0 (USB仮想COMによるシリアルポート通信 230.4kbps)
USB通信機能 設定値の書込・読込/測定値連続出力
出力更新時間 40ms~9999 .9ms  0.1ms単位で設定可
【一般事項】
使用温度範囲 ?10℃~+50℃
使用湿度範囲 35~85%RH(非結露)
電源電圧 DC+7V~+30V ※逆接保護あり   USBホストからの給電:5V
消費電力 3W以下
アイソレーション 汎用入力オプション:
電源/その他の入出力
ラインドライバ入力オプション :
電源/周波数信号入力/その他の入出力
耐電圧 上記アイソレーションの各端子間 DC500V 1分間
【CANオプション】
通信仕様 CAN2.0B 10k / 20 k / 50 k / 100 k / 250 k / 500 k / 1M bps
フォーマット( INTEL MOTOROLA )及びフレーム 11bit 29bit )は設定可能
通信機能 設定値の書込・読込/測定値連続出力
設定項目 CAN 送信 ID 、 CAN 受信 ID
出力更新時間 40ms ~ 9999ms  1ms 単位で設定
【アナログオプション】
出力信号 E1オプション:0~10V / R1オプション:?10V~+10V /
R5オプション:?5V~+5V / I1オプション:4mA~20mA
D/A変換方式 DAC変換方式
出力分解能 16bit(50,000以上)
負荷抵抗 電圧出力:4.7kΩ以上
出力精度 電圧出力:±0.1% of FS@23℃  電流出力:±0.2% of FS@23℃
温度変動 ±200ppm/℃ 以下
出力スケーリング フルスケール、ゼロスケール設定により任意のスケーリング可能
出力更新時間 40ms~9999 .9ms  0.1ms単位で設定可
入出力遅延時間 出力更新時間 + アナログ立ち上がり時間150μs以下
【コンパレータ出力オプション】
設定方法 プログラムモードにて設定
出力数 2点 (オプション選択により1点)
ラインドライバ入力タイプで、アナログ出力部にコンパレータ出力を選択時は、1点出力
出力形態 絶縁型無接点出力 (フォトモスリレー) 出力回路は絶縁型無接点出力で、 極性もありません。
コンパレータの動作条件が (ON)の時、 COMP-COM 間の抵抗値が 50Ω(最大) 以下
出力負荷電圧 ピークAC/DC280V 100mA (抵抗負荷)、 ON 抵抗 最大50Ω以下
出力論理 比較は極性付で行なう (マイナスより 0 が大)
以上:設定値以上で ON / 以下:設定値以下で ON
更新時間 アナログ出力更新時間の設定による、応答時間 1ms (max)

保証:メーカー保証

商品仕様

製品名: TQL-2451
型番: TQL-2451
メーカー: ココリサーチ
