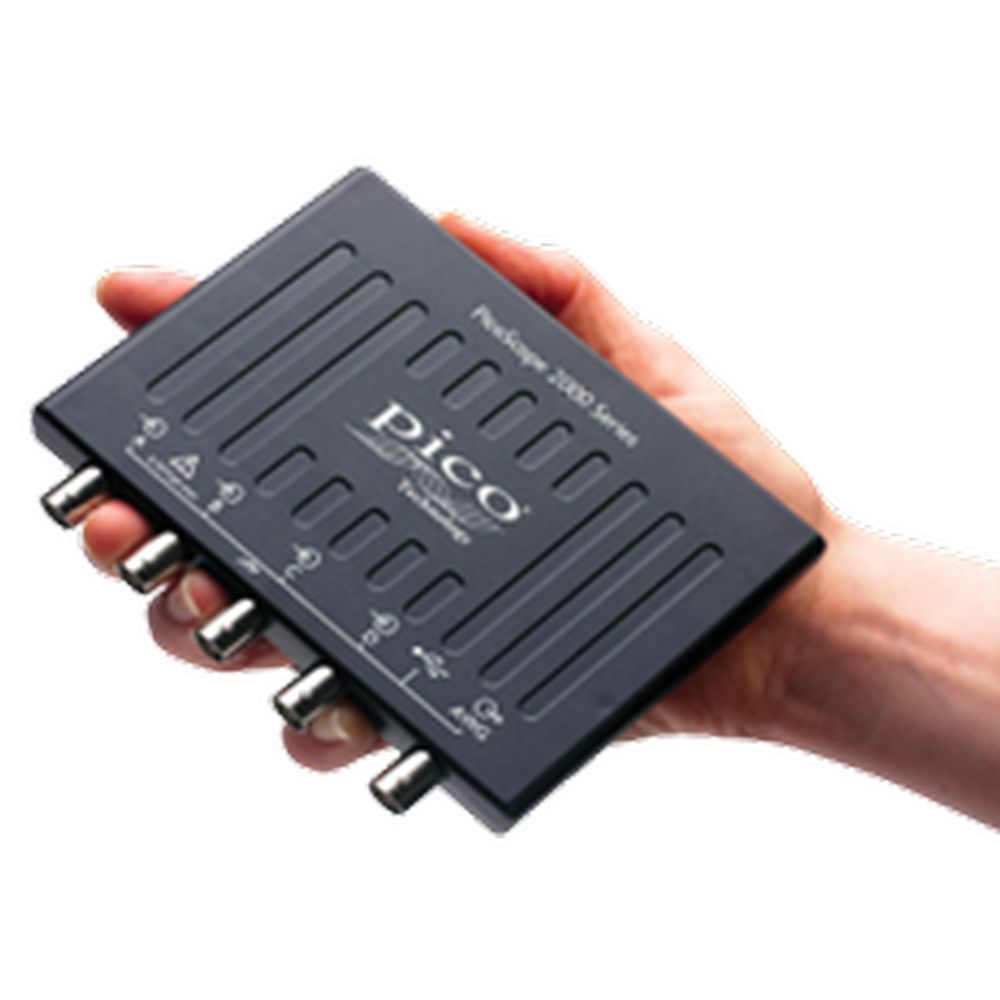

Pico Technology PCオシロスコープ PicoScope 2000シリーズ
特徴/性能
PicoScope 2000シリーズには、2チャンネルまたは4チャンネルのPCオシロスコープ、アナログ入力 2CH およびデジタル入力 16CH付のMSOシロスコープがあります。すべてのモデルにスペクトラムアナライザ、ファンクションジェネレータ、任意波形ゼネレータ、シリアルバスアナライザを搭載しており、MSOモデルはロジックアナライザも装備しています。
- 2チャンネルまたは4チャンネルモデル
- 16チャンネルロジックアナライザ(MSOモデル)
- 最大100 MHzのアナログ周波数帯域
- 最大1GS/sの高速サンプリング
- 最大128MSのロングメモリ
- 任意信号ゼネレータ 内蔵
- シリアルデコード(20種以上のプロトコル対応)
- PCとUSB 3.0接続 & 電源供給
- Windows、Linux、MacOS対応
シリーズ・ラインアップ
| USB電源供給型の低コストPCオシロスコープで、波形観測に適しています。 自動測定、シリアルデコード、シリアルデ コード、パーシスタンス表示、リミットテスト、スペクトル分析、任意波形ジェネレーターなどのPicoScopeの標準機能すべてが含まれます。 |
USB電源供給型の高性能オシロスコープで、波形解析に適しています。 ロングメモリにより、高速サンプルで長時間波形を取得できます。更に、データの任意の場所をズーム可能です。これは、単発現象を詳細なタイミング解像度で解析する場合に必要不可欠な機能です。任意波形発生器は、大きなメモリバッファに複雑な波形を保存できるので、現実的な信号でテストが可能です。 |
|||||
| 2chモデル | モデル | PicoScope 2204A |
PicoScope 2205A |
PicoScope 2206B |
PicoScope 2207B |
PicoScope 2208B |
| 周波数帯域 | 10 MHz | 25 MHz | 50 MHz | 70 MHz | 100 MHz | |
| 最高サンプルレート | 100 MS/s | 200 MS/s | 500 MS/s | 1 GS/s | 1 GS/s | |
| 波形メモリ | 8 kS | 16 kS | 32 MS | 64 MS | 128 MS | |
| AWG周波数帯域 | 100 kHz | 100 kHz | 1 MHz | 1 MHz | 1 MHz | |
| 定価(税込) | ¥27,500 | ¥40,700 | ¥65,450 | ¥91,080 | ¥124,300 | |
| 4chモデル | モデル | PicoScope 2405A |
PicoScope 2406B |
PicoScope 2407B |
PicoScope 2408B |
|
| 周波数帯域 | 25 MHz | 50 MHz | 70 MHz | 100 MHz | ||
| 最高サンプルレート | 500 MS/s | 1 GS/s | 1 GS/s | 1 GS/s | ||
| 波形メモリ | 48 kS | 32 MS | 64 MS | 128 MS | ||
| AWG周波数帯域 | 1 MHz | 1 MHz | 1 MHz | 1 MHz | ||
| 定価(税込) | ¥86,350 | ¥107,800 | ¥151,800 | ¥204,600 | ||
| MSOモデル アナログ入力2+デジタル入力16 |
モデル | PicoScope 2205A MSO |
PicoScope 2206B MSO |
PicoScope 2207B MSO |
PicoScope 2208B MSO |
|
| 周波数帯域 | 25 MHz | 50 MHz | 70 MHz | 100 MHz | ||
| 最高サンプルレート | 500 MS/s | 500 MS/s | 1 GS/s | 1 GS/s | ||
| 波形メモリ | 48 kS | 32 MS | 64 MS | 128 MS | ||
| AWG周波数帯域 | 1 MHz | 1 MHz | 1 MHz | 1 MHz | ||
| 定価(税込) | ¥81,400 | ¥110,000 | ¥140,800 | ¥180,400 | ||
仕様
PicoScope 2000シリーズ仕様-2チャンネルオシロスコープ
| 垂直 | PicoScope 2204A | PicoScope 2205A | PicoScope 2206B | PicoScope 2207B | PicoScope 2208B |
| 入力チャンネル数 | 2 | ||||
| 周波数帯域 | 10MHz | 25MHz | 50MHz | 70MHz | 100MHz |
| 立上り時間 | 35ns | 14ns | 7ns | 5ns | 3.5ns |
| 入力感度 | 10mV/div~4V/div | 4mV/div~4V/div | |||
| DC精度 | フルスケールの±3% ±200uV | ||||
| 垂直分解能 | 8ビット | ||||
| 入力カップリング | AC / DC | ||||
| 入力コネクタ | シングルエンド、BNC(f) | ||||
| 入力インピーダンス | 1MΩ ± 1%, 15pF ± 2pF | 1MΩ ± 1%, 16pF ± 1pF | |||
| 最大入力電圧 | ±100V (DC+AC peak)、10kHzまで | ||||
| 水平(タイムベース) | |||||
| 最高サンプルレート | 100MS/s(1ch) 50MS/s(2ch) |
200MS/s(ch.A) 100MS/s(2ch) |
500MS/s(1ch) 250MS/s(2ch) |
1GS/s(1ch) 500MS/s(2ch) |
|
| 時間軸レンジ | 10ns/div~5000s/div | 5ns/div~5000s/div | 2ns/div~5000s/div | 1ns/div~5000s/div | |
| 波形メモリ長(有効チャンネル間で共有) | 8 kS | 16 kS | 32 MS | 64 MS | 128 MS |
| 最大波形取込 | 2000波形/秒 | 80,000波形/秒 | |||
PicoScope 2000シリーズ仕様-4チャンネルオシロスコープ
| 垂直 | PicoScope 2405A | PicoScope 2406B | PicoScope 2407B | PicoScope 2408B | |
| 入力チャンネル数 | 4 | ||||
| 周波数帯域 | 25MHz | 50MHz | 70MHz | 100MHz | |
| 立上り時間 | 14ns | 7ns | 5ns | 3.5ns | |
| 入力感度 | 4mV/div~4V/div | ||||
| DC精度 | フルスケールの±3% ±200uV | ||||
| 垂直分解能 | 8ビット | ||||
| 入力カップリング | AC / DC | ||||
| 入力コネクタ | シングルエンド、BNC(f) | ||||
| 入力インピーダンス | 1MΩ ± 1%, 16pF ± 1pF | ||||
| 最大入力電圧 | ±100V (DC+AC peak)、10kHzまで | ||||
| 水平(タイムベース) | |||||
| 最高サンプルレート | 500MS/s(1ch) 250MS/s(2ch) 125MS/s(3 or 4ch) |
1GS/s(1ch) 500MS/s(2ch) 250MS/s(3 or 4ch) |
|||
| 時間軸レンジ | 2ns/div~5000s/div | 2ns/div~5000s/div | 1ns/div~5000s/div | ||
| 波形メモリ長(有効チャンネル間で共有) | 48 kS | 32 MS | 64 MS | 128 MS | |
| 最大波形取込 | 2000波形/秒 | 80,000波形/秒 | |||
PicoScope 2000シリーズ仕様-MSOオシロスコープ
| 垂直 | PicoScope 2205A MSO | PicoScope 2206B MSO | PicoScope 2207B MSO | PicoScope 2208B MSO | |
| 入力チャンネル数 | 2 | ||||
| 周波数帯域 | 25MHz | 50MHz | 70MHz | 100MHz | |
| 立上り時間 | 14ns | 7ns | 5ns | 3.5ns | |
| 入力感度 | 4mV/div~4V/div | ||||
| DC精度 | フルスケールの±3% ±200uV | ||||
| 垂直分解能 | 8ビット | ||||
| 入力カップリング | AC / DC | ||||
| 入力コネクタ | シングルエンド、BNC(f) | ||||
| 入力インピーダンス | 1MΩ ± 1%, 16pF ± 1pF | ||||
| 最大入力電圧 | ±100V (DC+AC peak)、10kHzまで | ||||
| 垂直(デジタル入力) | |||||
| 入力チャンネル数 | 16(8ビットポート*2) | ||||
| 最大入力周波数 | 100MHz(200Mb/s) | ||||
| 入力インピーダンス | 200kΩ±2%、8pF±2pF | ||||
| 入力ダイナミックレンジ | ±20V | ||||
| しきい値の範囲 | ±5V | ||||
| 水平(タイムベース) | |||||
| 最高サンプルレート | 500MS/s(1ch or デジタルポート1) 250MS/s(2ch or 2デジタルポート) 250MS/s(その他) |
1GS/s(1ch) 500MS/s(1デジタルポートor 2ch or 2デジタルポート) 250MS/s(その他) |
|||
| 時間軸レンジ | 2ns/div~5000s/div | 2ns/div~5000s/div | 1ns/div~5000s/div | ||
| 波形メモリ長(有効チャンネル間で共有) | 48 kS | 32 MS | 64 MS | 128 MS | |
| 最大波形取込 | 2000波形/秒 | 80,000波形/秒 | |||
PicoScope 2000シリーズ仕様-ファンクション・ゼネレータ
| ファンクション・ゼネレータ | PicoScope 2204A & 2205A | PicoScope 2405A & 2205A MSO | Bモデルすべて | ||
| 標準出力信号 | 正弦波、矩形波、三角波、DC電圧、ランプ、シンク、ガウス、正弦半波 | ||||
| 疑似ランダム信号 | 無し | ホワイトノイズ、PRBS | |||
| 標準信号周波数 | DC~100kHz | DC~1MHz | |||
| スイープモード | アップ、ダウン、デュアル(選択可能なスタート/ストップ周波数と増分) | ||||
| 出力電圧範囲 | ±2V | ||||
| 出力特性 | 全面パネルBNC、出力インピーダンス600Ω | ||||
| 任意波形ゼネレータ | |||||
| バッファサイズ | 4kS | 8kS | 32kS | ||
| 分解能 | 12ビット | ||||
| 周波数帯域 | >100kHz | >1MHz | |||
PicoScope 2000シリーズ仕様-一般機能
| スペクトラムアナライザ | |||||
| 周波数範囲 | DC~オシロスコープの周波数帯域 | ||||
| ディスプレイモード | 振幅、平均、ピークホールド | ||||
| FFTポイント数 | 128 から利用可能な半分のポイント数まで 2 の累乗で選択可能 | ||||
| 自動測定機能 | |||||
| オシロスコープ | AC RMS、サイクルタイム、DC平均、デューティサイクル、エッジカウント、立下がりエッジカウント、立下がりレート、立下がり時間、 周波数、高パルス幅、低パルス幅、最大、最小、ピークツーピーク、立上り時間、立上りエッジカウント、立上りレート、非反転RMS |
||||
| スペクトラムアナライザ | ピーク時の周波数、ピーク時の振幅、THD dB、SNR、SINAD、SFDR電力合計、ピーク時の平均振幅、THD %、THD+N、IMD | ||||
| シリアルデコード | |||||
| プロトコル | 1-Wire、ARINC 429、CAN、CAN-FD、DALI、DCC、DMX512、FlexRay、Ethernet 10Base-T、I²C、I²S、LIN、Manchester、 Modbus ASCII、Modbus RTU、PS/2、SENT、SPI、UART/RS-232、USB 1.1(選択したオシロスコープモデルの帯域幅およびサンプルレートの影響を受けます。) | ||||
| 一般事項 | |||||
| PC接続 | USB2.0(USB3.0互換)、USBケーブル付属 | ||||
| 電源 | USBポートから電源供給 | ||||
| 寸法 (コネクター及び脚含む) |
142mm x 92mm x 18.8mm(PicoScope 2204Aおよび2205A) | ||||
| 130mm x 104mm x 18.8mm(その他のすべてのモデル、PicoScope 2205A MSO含む) | |||||
| 質量 | <0.2 kg | ||||
| 温度範囲(動作時) | 0℃~50 ℃ (15℃~30℃;規定精度を得る場合) | ||||
| EMC認証 | EN 61326-1:2013およびFCC Part 15 Subpart Bに適合 | ||||
| 無償保証期間 | 5年 | ||||
| ソフトウエアご利用方法および要件(OS のハードウエア要件) | |||||
| Windowsソフトウエア | PicoScope 6、PicoLog 6、PicoSDK サポートされるOSバージョンに関してはPicoScopeおよびPicoLogリリースノートを参照してください |
||||
| macOSソフトウエア | PicoScope 6ベータ版(ドライバを含む)、PicoLog 6(ドライバを含む) サポートされるOSバージョンに関してはPicoScopeおよびPicoLogリリースノートを参照してください |
||||
| Linuxソフトウエア | PicoScope 6ベータ版ソフトウェアおよびドライバ、PicoLog 6(ドライバを含む) サポートされる配布に関しては、PicoScopeおよびPicoLogリリースノートを参照してください ドライバのみをインストールする場合は、Linuxソフトウェアおよびドライバを参照してください |
||||
| サポートされる言語 PicoScope 6 |
中国語(簡体字)、チェコ語、デンマーク語、オランダ語、英語、フィンランド語、フランス語、ドイツ語、ギリシャ語、イタリア語、 日本語、韓国語、ノルウェー語、ポーランド語、ポルトガル語、ルーマニア語、ロシア語、スペイン語、スウェーデン語、トルコ語 |
||||
標準アクセサリ
- USB 2.0(USB 3.0/3.1 互換)ケーブル
- 2 または 4本 (x 1/ x10 受動プローブ)
- デジタル入力ケーブル(MSOモデルのみ)
- ロジック・テスト・クリップ、20個(MSOモデルのみ)
- クイックスタートガイド
保証期間
5年間無償保証
商品仕様
| 製品名: | 2000SERIES |
|---|---|
| 型番: | 2000SERIES |
| メーカー: | Pico Technology |
