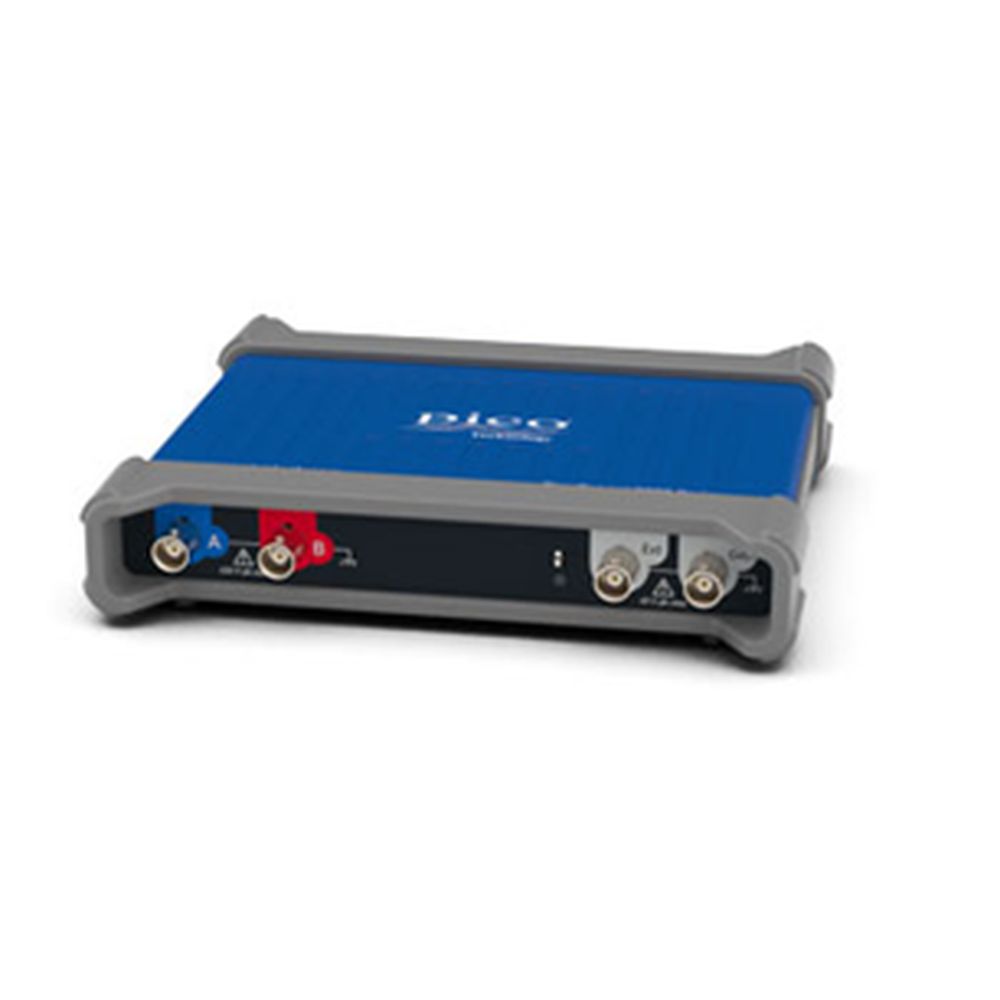

Pico Technology, PCオシロスコープ PicoScope 3000シリーズ
特徴/性能
PicoScope 3000シリーズPCオシロスコープは小型かつ軽量で簡単に持ち運べる上、実験室や現場のエンジニアに必要な高性能仕様の製品です。

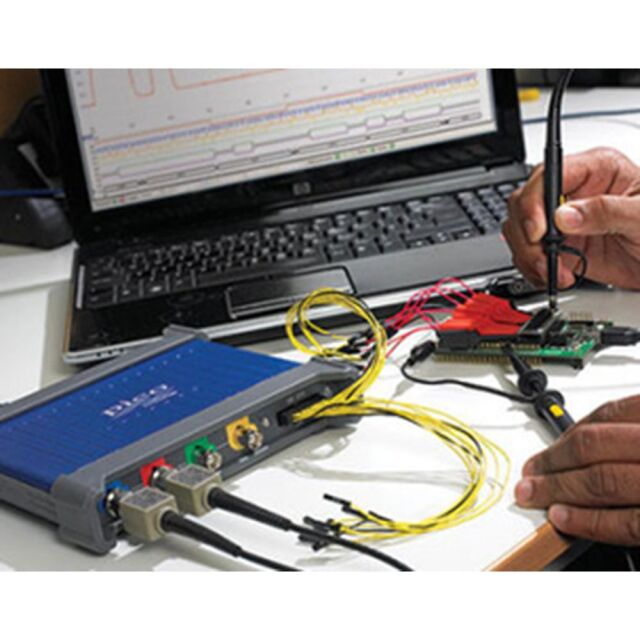

このオシロスコープには2chまたは4chアナログチャンネルが含まれているほか、MSO(ミックスド・シグナル)モデルでは16chのデジタルチャンネルを使用できます。また、高品質のディスプレイオプションにより、各信号を詳細に表示して分析できます。更に、全機種で、内蔵のファンクションゼネレータと任意波形ゼネレーター(AWG)が装備されています。
このPCオシロスコープはPicoScope 6ソフトウェアを使用して操作するため、設計、研究、試験、教育、サービス、修理など様々な用途に最適な、コストパフォーマンスの良いツールとなります。
- 2チャンネルまたは4チャンネルモデル
- 超小型
- 最大200MHzのアナログ周波数帯域
- 最大1GS/.sの高速サンプリング
- 最大512MSのロングメモリ
- 毎秒100,000波形の取込レート
- 16チャンネル・ロジックアナライザ(MSOモデル)
- シリアルデコード(20種以上のプロトコル対応)
- 任意信号ゼネレータ 内蔵
- スペクトラム・アナライザ機能
- PCとUSB 3.0接続 & 電源
- Windows、Linux、MacOS対応
シリーズ・ラインアップ
| 2chモデル | モデル | PicoScope 3203D |
PicoScope 3204D |
PicoScope 3205D |
PicoScope 3206D |
| 周波数帯域 | 50 MHz | 70 MHz | 100 MHz | 200 MHz | |
| 最高サンプルレート | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s | |
| 波形メモリ | 64 MS | 128 MS | 256 MS | 512 MS | |
| AWG周波数帯域 | 1 MHz | 1 MHz | 1 MHz | 1 MHz | |
| 4chモデル | モデル | PicoScope 3403D |
PicoScope 3404D |
PicoScope 3405D |
PicoScope 3406D |
| 周波数帯域 | 50 MHz | 70 MHz | 100 MHz | 200 MHz | |
| 最高サンプルレート | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s | |
| 波形メモリ | 64 MS | 128 MS | 256 MS | 512 MS | |
| AWG周波数帯域 | 1 MHz | 1 MHz | 1 MHz | 1 MHz | |
| MSOモデル アナログ入力2+デジタル入力16 |
モデル | PicoScope 3203D MSO |
PicoScope 3204D MSO |
PicoScope 3205D MSO |
PicoScope 3206D MSO |
| 周波数帯域 | 50 MHz | 70 MHz | 100 MHz | 200 MHz | |
| 最高サンプルレート | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s | |
| 波形メモリ | 64 MS | 128 MS | 256 MS | 512 MS | |
| AWG周波数帯域 | 1 MHz | 1 MHz | 1 MHz | 1 MHz | |
| MSOモデル アナログ入力4+デジタル入力16 |
モデル | PicoScope 3403D MSO |
PicoScope 3404D MSO |
PicoScope 3405D MSO |
PicoScope 3406D MSO |
| 周波数帯域 | 50 MHz | 70 MHz | 100 MHz | 200 MHz | |
| 最高サンプルレート | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s | |
| 波形メモリ | 64 MS | 128 MS | 256 MS | 512 MS | |
| AWG周波数帯域 | 1 MHz | 1 MHz | 1 MHz | 1 MHz |
PicoScope 3000シリーズ仕様
| 垂直 | PicoScope 3203Dおよび3203D MSO | PicoScope 3403Dおよび3403D MSO | PicoScope 3204Dおよび3204D MSO | PicoScope 3404Dおよび3404D MSO | PicoScope 3205Dおよび3205D MSO | PicoScope 3405Dおよび3405D MSO | PicoScope 3206Dおよび3206D MSO | PicoScope 3406Dおよび3406D MSO |
| 入力チャンネル数 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| 周波数帯域 | 50MHz | 70MHz | 100MHz | 200MHz | ||||
| 立上り時間(計算) | 7ns | 5.3ns | 3.5ns | 1.75ns | ||||
| 入力感度 | 4mV/div~4V/div | |||||||
| DC精度 | ±(フルスケールの3% +200uV) | |||||||
| 垂直分解能 | 8ビット | |||||||
| 入力カップリング | AC / DC | |||||||
| 入力コネクタ | シングルエンド、BNC(f) | |||||||
| 入力インピーダンス | 1MΩ ± 1%, 14pF ± 1pF | |||||||
| 最大入力電圧 | ±100V (DC+AC peak) | |||||||
| 垂直(デジタルチャンネル:MSOモデル) | ||||||||
| 入力チャンネル数 | 16(8ビットポート*2) | |||||||
| 最大入力周波数 | 100MHz(200Mb/s) | |||||||
| 入力インピーダンス | 200kΩ±2%、8pF±2pF | |||||||
| 入力ダイナミックレンジ | ±20V | |||||||
| しきい値の範囲 | ±5V | |||||||
| 水平(タイムベース) | ||||||||
| 最高サンプルレート | 1GS/s:アナログ1ch 500MS/s:最大アナログ2chまたはデジタルポート*を使用 250MS/s:最大アナログ4chまたはデジタルポート*を使用 その他すべての組み合わせ *:デジタルポートは8ch |
|||||||
| 時間軸レンジ | 1ns/div~5000s/div | 500ps/div~5000s/div | ||||||
| 波形メモリ長(有効チャンネル間で共有) | 64 MS | 128 MS | 256 MS | 512 MS | ||||
| 最大波形取込 | 100,000波形/秒(PCにより異なります。) | |||||||
PicoScope 3000シリーズ仕様-ファンクション・ゼネレータ
| ファンクション・ゼネレータ | PicoScope 3203Dおよび3203D MSO | PicoScope 3403Dおよび3403D MSO | PicoScope 3204Dおよび3204D MSO | PicoScope 3404Dおよび3404D MSO | PicoScope 3205Dおよび3205D MSO | PicoScope 3405Dおよび3405D MSO | PicoScope 3206Dおよび3206D MSO | PicoScope 3406Dおよび3406D MSO |
| 標準出力信号 | 正弦波、矩形波、三角波、DC電圧、ランプアップ、ランプダウン、シンク、ガウス、正弦半波 | |||||||
| 疑似ランダム信号 | ホワイトノイズ、選択可能振幅、出力電圧範囲内のオフセット 擬似乱数バイナリシーケンス(PRBS)、出力電圧範囲内で選択可能な高/低レベル、最大1 Mb/sの選択可能なビットレート |
|||||||
| 標準信号周波数 | 0.03Hz ~ 1MHz | |||||||
| スイープモード | アップ、ダウン、デュアル(選択可能なスタート/ストップ周波数と増分) | |||||||
| 出力電圧範囲 | ±2V | |||||||
| 出力インピーダンス | 600Ω | |||||||
| コネクタの種類 | 前面BNC(MSOモデル以外) 背面パネルBNC(MSOモデル) |
|||||||
| 任意波形ゼネレータ | ||||||||
| バッファサイズ | 32kS | |||||||
| 分解能 | 12ビット(出力ステップサイズは約1mV) | |||||||
| 周波数帯域 | >1MHz | |||||||
PicoScope 3000シリーズ仕様-一般機能
| PicoScope 3203Dおよび3203D MSO | PicoScope 3403Dおよび3403D MSO | PicoScope 3204Dおよび3204D MSO | PicoScope 3404Dおよび3404D MSO | PicoScope 3205Dおよび3205D MSO | PicoScope 3405Dおよび3405D MSO | PicoScope 3206Dおよび3206D MSO | PicoScope 3406Dおよび3406D MSO | |
| スペクトラムアナライザ | ||||||||
| 周波数範囲 | DC~オシロスコープの周波数帯域 | |||||||
| ディスプレイモード | 振幅、平均、ピークホールド | |||||||
| FFTポイント数 | 128 から100万ポイント数まで 2 の累乗で選択可能 | |||||||
| 自動測定機能 | ||||||||
| オシロスコープ | AC RMS、サイクルタイム、DC平均、デューティサイクル、エッジカウント、立下がりエッジカウント、立下がりレート、立下がり時間、 周波数、高パルス幅、低パルス幅、最大、最小、ピークツーピーク、立上り時間、立上りエッジカウント、立上りレート、非反転RMS |
|||||||
| スペクトラムアナライザ | ピーク時の周波数、ピーク時の振幅、THD dB、SNR、SINAD、SFDR電力合計、ピーク時の平均振幅、THD %、THD+N、IMD | |||||||
| シリアルデコード | ||||||||
| プロトコル | 1-Wire、ARINC 429、CAN、CAN-FD、DALI、DCC、DMX512、FlexRay、Ethernet 10BASE-T&100BASE-TX、I²C、I²S、LIN、Manchester、 Modbus ASCII、Modbus RTU、PS/2、SENT Fast & Slow、SPI、UART(RS-232/ RS-422/ RS485)、USB 1.0/ 1.1) | |||||||
| 一般事項 | ||||||||
| PC接続 | USB3.0 SuperSpeed(USB2.0互換)、タイプB | |||||||
| 電源 | 単一のUSB 3.0ポートから電源供給 4チャンネルモデル:供給電力が1200 mA未満のUSBポートで使用するためのACアダプター同梱 |
|||||||
| 寸法 | 190mm x 170mm x 40mm(コネクタを含む) | |||||||
| 質量 | <0.5 kg | |||||||
| 温度範囲 | 操作時:0℃~40 ℃ (15℃~30℃;規定精度を得る場合)、保管時:-20℃ ~ 60℃ | |||||||
| EMC認証 | EN 61326-1:2013およびFCC Part 15 Subpart Bに適合 | |||||||
| 無償保証期間 | 5年 | |||||||
| ソフトウエアご利用方法および要件(OS のハードウエア要件) | ||||||||
| Windowsソフトウエア(32ビットまたは64ビット) | PicoScope 6、PicoLog 6、PicoSDK サポートされるOSバージョンに関しては、picotech.com/downloads を参照してください |
|||||||
| macOSソフトウエア(64ビット) | PicoScope 6ベータ版(ドライバを含む)、PicoLog 6(ドライバを含む) サポートされるOSバージョンに関しては、picotech.com/downloads を参照してください。 |
|||||||
| Linuxソフトウエア(64ビット) | PicoScope 6ベータ版ソフトウェアおよびドライバ、PicoLog 6(ドライバを含む) サポートされるOSバージョンに関しては、picotech.com/downloads を参照してください。 ドライバのみをインストールする場合は、picotech.com/downloads/linux を参照してください |
|||||||
| サポートされる言語 PicoScope 6 |
中国語(簡体字)、チェコ語、デンマーク語、オランダ語、英語、フィンランド語、フランス語、ドイツ語、ギリシャ語、イタリア語、 日本語、韓国語、ノルウェー語、ポーランド語、ポルトガル語、ルーマニア語、ロシア語、スペイン語、スウェーデン語、トルコ語 |
|||||||
標準アクセサリ
- USB 3.0ケーブル、1.8m
- クイックスタートガイド
- AC電源アダプタ(4チャンネルモデルのみ)
- プローブ
50、70、100 MHzモデル: 2または4本(TA375 100MHzプローブ)
200 MHzモデル: 2または4本 (TA386 200MHzプローブ) - MSOモデル: TA136デジタル入力ケーブル
TA139(12個のロジック・テスト・クリップ)*2
オプション
TA375受動プローブ:帯域幅100 MHz(1:1/10:1切り替え可能)TA386受動プローブ:帯域幅200 MHz(1:1/10:1切り替え可能)
TA136: 20-wayデジタル入力ケーブル(MSO向け)
TA139: ロジック試験クリップ、12本のパック
PS011: 5 V AC電源アダプタ
TA155: USB 3.0ケーブル、1.8 m
PP969: ハードキャリーケース – 中型
保証期間
5年間無償保証
商品仕様
| 製品名: | PicoScope3000シリーズ |
|---|---|
| 型番: | 3000SERIES |
| メーカー: | Pico Technology |
