Pico Technology, PCオシロスコープ PicoScope 4000Aシリーズ
特徴/性能

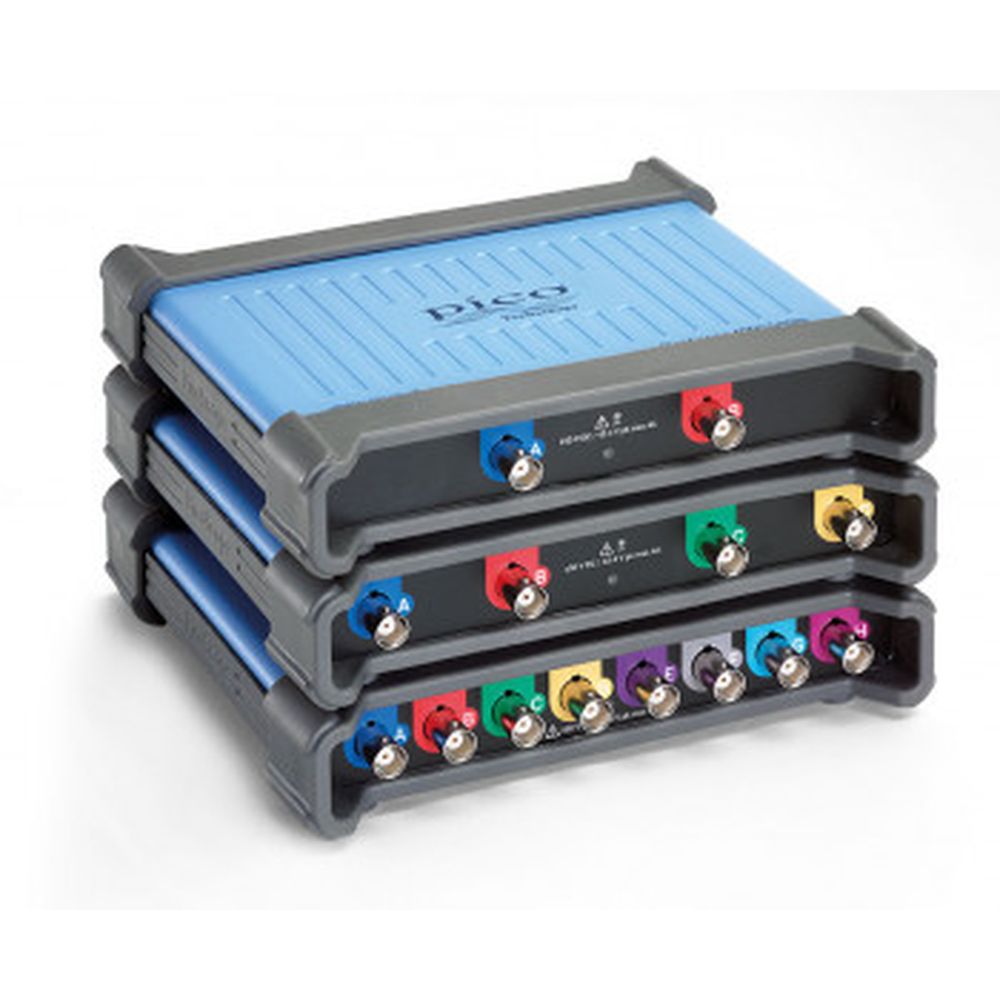

PicoScope 4000Aシリーズは、USB 3で接続するPCベースのコンパクトな筐体に、帯域幅20 MHz、低ノイズ、分解能12ビット、最高サンプリングレート80MS/s、キャプチャメモリ256MS、任意波形ゼネレータなどの機能を搭載し、最大8チャンネル入力までカバーします。更に、UART、I2 C、SPI、CAN、LINなどのシリアルバス信号の解析が可能です。
- 2、4、8チャンネルモデルをラインアップ
- アナログ周波数帯域 20MHz
- 垂直分解能12ビット
- 最大256MSのロングメモリ
- サンプルレート80MS/s
- DC精度 1%
- シリアルバスデコード(20種以上のプロトコル対応)
- 任意信号ゼネレータ 内蔵
- スペクトラム・アナライザ機能
- PCとUSB 3.0接続 & 電源
- Windows、Linux、MacOS対応
シリーズ・ラインアップ
| モデル | PicoScope 4224A |
PicoScope 4424A |
PicoScope 4824A |
| 入力チャンネル数 | 2 | 4 | 8 |
| 周波数帯域 | 20 MHz | ||
| 垂直分解能 | 12 ビット | ||
| 最高サンプルレート | 80 MS/s | ||
| 波形メモリ | 256 MS | ||
| AWG周波数帯域 | 1 MHz | ||
| 定価(税込) | ¥151,800 | ¥240,900 | ¥434,500 |
PicoScope 4000A シリーズ仕様
| 垂直 | PicoScope 4224A | PicoScope 4424A | PicoScope 4824A |
| 入力チャンネル数 | 2 | 4 | 8 |
| 周波数帯域 | 20MHz(50mV~50Vレンジ) 10MHz(10mV & 20mVレンジ) |
||
| 立上り時間(計算) | 17.5 ns(50mV~50Vレンジ) 35.0 ns(10mV & 20mVレンジ) |
||
| 垂直分解能 | 12 ビット | ||
| 入力感度 | 2mV/div~10V/div | ||
| DC精度 | ±(フルスケールの1% +300uV) | ||
| 入力カップリング | AC / DC | ||
| 入力コネクタ | BNC(f) | ||
| 入力インピーダンス | 1MΩ, 19pF | ||
| 最大入力電圧 | ±50V / 42.4Vピーク最大AC | ||
| 水平(タイムベース) | |||
| 最高サンプルレート | 80 MS/s(最大4チャンネル使用時) 40 MS/s(5チャンネル以上使用時) |
||
| 時間軸レンジ | 20ns/div~5000s/div | ||
| 波形メモリ長(使用チャンネル間で共有) | 256 MS | ||
PicoScope 4000Aシリーズ仕様-ファンクション・ゼネレータ
| ファンクション・ゼネレータ | PicoScope 4224A | PicoScope 4424A | PicoScope 4824A |
| 標準出力信号 | 正弦波、矩形波、三角波、DC電圧、ランプアップ、ランプダウン、シンク、ガウス、正弦半波 | ||
| 疑似出力信号 | ホワイトノイズ、選択可能振幅、出力電圧範囲内のオフセット 擬似乱数バイナリシーケンス(PRBS)、出力電圧範囲内で選択可能な高/低レベル、最大1 Mb/sの選択可能なビットレート |
||
| 標準信号周波数 | 0.03Hz ~ 1MHz | ||
| スイープモード | アップ、ダウン、デュアル(選択可能なスタート/ストップ周波数と増分) | ||
| 出力電圧範囲 | ±2V | ||
| 出力インピーダンス | 600Ω | ||
| コネクタの種類 | 背面パネルBNC | ||
| 任意波形ゼネレータ | |||
| バッファサイズ | 16kS | ||
| 分解能 | 14ビット(出力ステップサイズは約300uV) | ||
| 周波数帯域 | 1MHz | ||
PicoScope 4000A シリーズ仕様-一般機能
| PicoScope 4224A | PicoScope 4424A | PicoScope 4824A | |
| スペクトラムアナライザ | |||
| 周波数範囲 | DC~20MHz | ||
| ディスプレイモード | 振幅、平均、ピークホールド | ||
| FFTポイント数 | 128 から100万ポイント数まで 2 の累乗で選択可能 | ||
| 自動測定機能 | |||
| オシロスコープ | AC RMS、サイクルタイム、DC平均、デューティサイクル、エッジカウント、立下がりエッジカウント、立下がりレート、立下がり時間、周波数、高パルス幅、低パルス幅、最大、最小、ピークツーピーク、立上り時間、立上りエッジカウント、立上りレート、非反転RMS | ||
| スペクトラムアナライザ | ピーク時の周波数、ピーク時の振幅、THD dB、SNR、SINAD、SFDR電力合計、ピーク時の平均振幅、THD %、THD+N、IMD | ||
| シリアルデコード | |||
| プロトコル | 1-Wire、ARINC 429、CAN、DALI、DCC、DMX512、FlexRay、Ethernet 10BASE-T、I²C、I²S、LIN、Manchester、Modbus ASCII、Modbus RTU、PS/2、SENT、SPI、UART(使用可能なチャンネル数に依存) | ||
| 一般事項 | |||
| PC接続 | USB3.0 SuperSpeed、USB2.0 Hi-Speed対応 | ||
| 電源 | USBから電源供給 | ||
| 寸法 | 190mm x 170mm x 40mm(コネクタを含む) | ||
| 質量 | 0.55 kg | ||
| 温度範囲 | 操作時:0℃~45 ℃ (20℃~30℃;規定精度を得る場合)、保管時:-20℃ ~ 60℃ | ||
| EMC認証 | EN 61326-1 およびFCC Part 15 Subpart Bに適合 | ||
| 無償保証期間 | 5年 | ||
| ソフトウエアご利用方法および要件(OS のハードウエア要件) | |||
| Windowsソフトウエア(32ビットまたは64ビット) | PicoScope 6、PicoLog 6、PicoSDK 詳細は、picotech.com/downloads を参照してください。 |
||
| macOSソフトウエア(64ビット) | PicoScope 6ベータ版(ドライバを含む)、PicoLog 6(ドライバを含む) 詳細は、picotech.com/downloads を参照してください。 |
||
| Linuxソフトウエア(64ビット) | PicoScope 6ベータ版ソフトウェアおよびドライバ、PicoLog 6(ドライバを含む) 詳細は、picotech.com/downloads を参照してください。 ドライバのみをインストールする場合は、picotech.com/downloads/linux を参照してください |
||
| サポートされる言語 PicoScope 6 |
中国語(簡体字)、チェコ語、デンマーク語、オランダ語、英語、フィンランド語、フランス語、ドイツ語、ギリシャ語、イタリア語、日本語、韓国語、ノルウェー語、ポーランド語、ポルトガル語、ルーマニア語、ロシア語、スペイン語、スウェーデン語、トルコ語 | ||
標準アクセサリ
- USB 3.0ケーブル、1.8m
- クイックスタートガイド
- プローブ
PicoScope 4224A: TA375 *2本
PicoScope 4424A: TA375 *4本
PicoScope 4824A: TA375 *4本
オプション
TA375受動プローブ: 帯域幅100 MHz(1:1/10:1切り替え可能)
TA167: 2000A AC/DC 電流クランプ
PP969:キャリーケース
保証期間
5年間無償保証
商品仕様
| 製品名: | 4000Aシリーズ |
|---|---|
| 型番: | 4000ASERIES |
| メーカー: | Pico Technology |
