Pico Technology, PCオシロスコープ PicoScope 5000Dシリーズ
特徴/性能

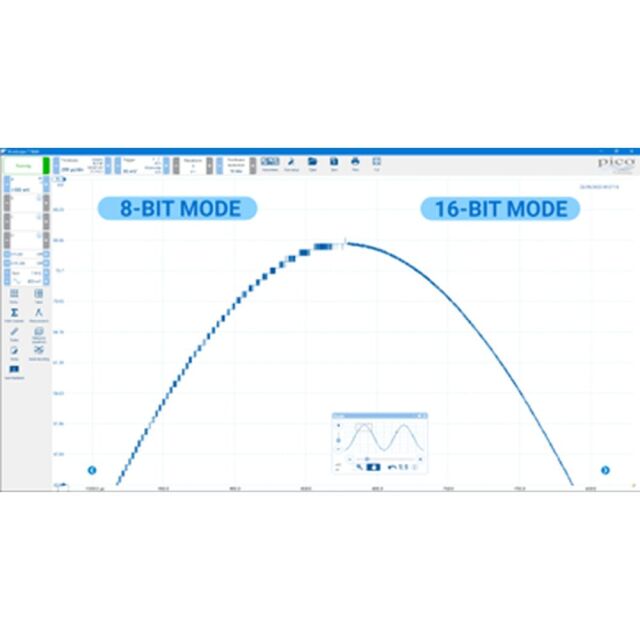

PicoScope 5000D シリーズ FlexResオシロスコープは、垂直解像度8~16ビット、最大帯域幅200 MHz、最高サンプリング速度1 GS/ sなどの機能を搭載しています。各測定の要件に最も適したハードウェア解像度を選択できます。
ハードウェアを再構成して、サンプルレートや解像度を高くすることができます。 つまり、デジタル信号を監視する高速(1 GS/s)8ビット・オシロスコープにも、音声作業や他のアナログ用途向けの高解像度16ビッ ト・オシロスコープにも、ハードウェアを再構成することができます
- 8~16ビットの垂直分解能 (FlexRes)
- 最大200 MHzのアナログ帯域幅
- 分解能8ビットでの最高サンプリング1 GS/s
- 分解能12ビットでの最高サンプリング500 MS/s
- 分解能16ビットでの最高サンプリング62.5 MS/s
- 最大512 MS のロングメモリ
- デジタルチャンネル16ch (MSOモデル)
- 高速波形取込:130,000波形/秒
- 内蔵の任意波形ジェネレータ
- シリアルデコードを標準装備(20プロトコル)
- 最大200 MHzのスペクトラムアナライザ
- PicoScope、PicoLog® 、PicoSDK® ソフトウェア同梱
- 静かなファンレス設計
シリーズ・ラインアップ
5000Dシリーズ・ラインアップ
| 2chモデル | モデル | PicoScope 5242D |
PicoScope 5243D |
PicoScope 5244D |
| 周波数帯域 | 60 MHz | 100 MHz | 200 MHz | |
| 最高サンプルレート | 1 GS/s | 1 GS/s | 1 GS/s | |
| 波形メモリ | 128 MS | 256 MS | 512 MS | |
| AWG周波数帯域 | 20 MHz | 20 MHz | 20 MHz | |
| 定価(税込) | ¥209,000 | ¥295,900 | ¥357,500 | |
| 4chモデル | モデル | PicoScope 5442D |
PicoScope 5443D |
PicoScope 5444D |
| 周波数帯域 | 60 MHz | 100 MHz | 200 MHz | |
| 最高サンプルレート | 1 GS/s | 1 GS/s | 1 GS/s | |
| 波形メモリ | 128 MS | 256 MS | 512 MS | |
| AWG周波数帯域 | 20 MHz | 20 MHz | 20 MHz | |
| 定価(税込) | ¥304,700 | ¥416,900 | ¥502,700 | |
| MSOモデルアナログ入力2+デジタル入力16 | モデル | PicoScope 5242D MSO |
PicoScope 5243D MSO |
PicoScope 5244D MSO |
| 周波数帯域 | 60 MHz | 100 MHz | 200 MHz | |
| 最高サンプルレート | 1 GS/s | 1 GS/s | 1 GS/s | |
| 波形メモリ | 128 MS | 256 MS | 512 MS | |
| AWG周波数帯域 | 20 MHz | 20 MHz | 20 MHz | |
| 定価(税込) | ¥262,900 | ¥348,700 | ¥410,300 | |
| MSOモデルアナログ入力4+デジタル入力16 | モデル | PicoScope 5442D MSO |
PicoScope 5443D MSO |
PicoScope 5444D MSO |
| 周波数帯域 | 60 MHz | 100 MHz | 200 MHz | |
| 最高サンプルレート | 1 GS/s | 1 GS/s | 1 GS/s | |
| 波形メモリ | 128 MS | 256 MS | 512 MS | |
| AWG周波数帯域 | 20 MHz | 20 MHz | 20 MHz | |
| 定価(税込) | ¥357,500 | ¥467,500 | ¥555,500 | |
PicoScope 5000D シリーズ仕様
| 垂直 | PicoScope 5242Dおよび5242D MSO | PicoScope 5442Dおよび5442D MSO | PicoScope 5243Dおよび5243D MSO | PicoScope 5443Dおよび5443D MSO | PicoScope 5244Dおよび5244D MSO | PicoScope 5444Dおよび5444D MSO | ||||||||||||||||||||||||||||||
| 入力チャンネル数 | 2 | 4 | 2 | 4 | 2 | 4 | ||||||||||||||||||||||||||||||
| 周波数帯域(-3 dB) | 60MHz | 100MHz:8ビットモード 60MHz:16ビットモード |
200MHz:8ビットモード 60MHz:16ビットモード |
|||||||||||||||||||||||||||||||||
| 立上り時間(計算) | 5.8 ns | 3.5 ns:8ビットモード 5.8 ns:16ビットモード |
1.75 ns:8ビットモード 5.8 ns:16ビットモード |
|||||||||||||||||||||||||||||||||
| 垂直分解能 | 8、12、14、15、16 ビット | |||||||||||||||||||||||||||||||||||
| 入力感度 | 2mV/div~4V/div | |||||||||||||||||||||||||||||||||||
| ゲイン精度 | 12~16ビットモード: 信号の±0.5% ±1 LSB 8ビットモード: 信号の±2% ±1 LSB |
|||||||||||||||||||||||||||||||||||
| 入力カップリング | AC / DC | |||||||||||||||||||||||||||||||||||
| 入力コネクタ | BNC(f) | |||||||||||||||||||||||||||||||||||
| 入力インピーダンス | 1 MΩ±1%、14±1 pF | |||||||||||||||||||||||||||||||||||
| 最大入力電圧 | ±100V (DC+AC ピーク) | |||||||||||||||||||||||||||||||||||
| 垂直(デジタルチャンネル:MSOモデル) | ||||||||||||||||||||||||||||||||||||
| 入力チャンネル数 | 16(8ビットポート*2) | |||||||||||||||||||||||||||||||||||
| 最大入力周波数 | 100MHz(200Mb/s) | |||||||||||||||||||||||||||||||||||
| 入力インピーダンス | 200kΩ±2%、8pF±2pF | |||||||||||||||||||||||||||||||||||
| 入力ダイナミックレンジ | ±20V | |||||||||||||||||||||||||||||||||||
| しきい値の範囲 | ±5V | |||||||||||||||||||||||||||||||||||
| 水平(タイムベース) | ||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
| 時間軸レンジ | 1ns/div~5000s/div | |||||||||||||||||||||||||||||||||||
| 波形メモリ長(8ビット) | 128 MS | 256 MS | 512 MS | |||||||||||||||||||||||||||||||||
| 波形メモリ長(>12ビット) | 64 MS | 128 MS | 256 MS | |||||||||||||||||||||||||||||||||
ファンクション・ゼネレータ他
| PicoScope 5242Dおよび5242D MSO | PicoScope 5442Dおよび5442D MSO | PicoScope 5243Dおよび5243D MSO | PicoScope 5443Dおよび5443D MSO | PicoScope 5244Dおよび5244D MSO | PicoScope 5444Dおよび5444D MSO | |
| 標準出力信号 | 正弦波、矩形波、三角波、DC電圧、ランプアップ、ランプダウン、シンク、ガウス、正弦半波 | |||||
| 疑似出力信号 | ホワイトノイズ、選択可能振幅、出力電圧範囲内のオフセット 擬似乱数バイナリシーケンス(PRBS)、出力電圧範囲内で選択可能な高/低レベル、最大20 Mb/sの選択可能なビットレート |
|||||
| 出力信号周波数 | 0.025Hz ~ 20MHz | |||||
| スイープモード | アップ、ダウン、デュアル(選択可能なスタート/ストップ周波数と増分) | |||||
| 出力電圧範囲 | ±2V | |||||
| 出力インピーダンス | 50Ω±1% | |||||
| コネクタの種類 | BNC(f) | |||||
| 任意波形ゼネレータ | ||||||
| バッファサイズ | 32 kS | |||||
| 分解能 | 14ビット(出力ステップサイズは約0.25 mV) | |||||
| 周波数帯域 | >20 MHz | |||||
| スペクトラムアナライザ | ||||||
| 周波数範囲 | DC~60 MHz | DC~100 MHz | DC~200 MHz | |||
| ディスプレイモード | 振幅、平均、ピークホールド | |||||
| FFTポイント数 | 128 から100万ポイント数まで選択可能 | |||||
| 自動測定機能 | ||||||
| オシロスコープ | AC RMS、サイクルタイム、DC平均、デューティサイクル、エッジカウント、立下がりエッジカウント、立下がりレート、立下がり時間、周波数、高パルス幅、低パルス幅、最大、最小、ピークツーピーク、立上り時間、立上りエッジカウント、立上りレート、非反転RMS | |||||
| スペクトラムアナライザ | ピーク時の周波数、ピーク時の振幅、THD dB、SNR、SINAD、SFDR、電力合計、ピーク時の平均振幅、THD %、THD+N、IMD | |||||
| シリアルデコード | ||||||
| プロトコル | 1-Wire、ARINC 429、CAN & CAN FD、DALI 、DCC、DMX512、Ethernet 10Base-Tおよび100Base-TX、FlexRay、 I²C、I²S、LIN、PS/2、Manchester、Modbus ASCII、Modbus RTU、SENT、SPI、UART(RS-232 / RS-422 / RS-485)、USB 1.1 |
|||||
| 一般事項 | ||||||
| PC接続 | USB3.0 SuperSpeed (USB2.0互換) | |||||
| 電源 | 2チャンネルモデル:単一USB 3.0ポートから電源供給 4チャンネルモデル:ACアダプター(同梱)。USB 3.0または1.2Aを供給する充電ポートから電源を取り、2チャンネル(可能な場合、MSOチャンネルも)を使用可能 |
|||||
| 寸法 | 190mm x 170mm x 40mm(コネクタを含む) | |||||
| 質量 | <0.5 kg | |||||
| 温度範囲 | 操作時:0℃~40 ℃ (15℃~30℃;規定精度を得る場合)、保管時:-20℃ ~ 60℃ | |||||
| EMC認証 | EN 61326-1 およびFCC Part 15 Subpart Bに適合 | |||||
| 無償保証期間 | 5年 | |||||
| ソフトウエアご利用方法および要件(OS のハードウエア要件) | ||||||
| Windowsソフトウエア(32ビットまたは64ビット) | PicoScope 6、PicoLog 6、PicoSDK( https://github.com/picotech/picosdk-c-sharp-examples/stargazers のページでは、アプリを作成するユーザー向けにすべてのプラットフォームのプログラム例が提供されています。) | |||||
| macOSソフトウエア(64ビット) | PicoScope 6ベータ版(ドライバを含む)、PicoLog 6(ドライバを含む) 詳細は、picotech.com/downloads を参照してください。 |
|||||
| Linuxソフトウエア(64ビット) | PicoScope 6ベータ版ソフトウェアおよびドライバ、PicoLog 6(ドライバを含む) 詳細は、picotech.com/downloads を参照してください。 ドライバのみをインストールする場合は、picotech.com/downloads/linux を参照してください |
|||||
| サポートされる言語 PicoScope 6 |
中国語(簡体字)、オランダ語、英語(英国)、英語(米国)、フランス語、ドイツ語、イタリア語、日本語、韓国語、ロシア語、スペイン語 | |||||
標準アクセサリ
- USB 3.0ケーブル、1.8m
- クイックスタートガイド
- AC電源アダプタ(4チャンネルモデルのみ)
- プローブ
60 MHz モデル: 2/4 x TA375 プローブ
100 MHz モデル: 2/4 x TA375 プローブ
200 MHz モデル: 2/4 x TA386 プローブ - MSOモデル: TA136デジタル入力ケーブル
- TA139(12個のロジック・テスト・クリップ)*2
オプション
TA375受動プローブ:帯域幅100 MHz(1:1/10:1切り替え可能)
TA386受動プローブ:帯域幅200 MHz(1:1/10:1切り替え可能)
TA136: 20-wayデジタル入力ケーブル(MSO向け)
TA139: ロジック試験クリップ、12本のパック
PS011: 5 V AC電源アダプタ
TA155: USB 3.0ケーブル、1.8 m PP969
PP969: ハードキャリーケース – 中型
保証期間
5年間無償保証
商品仕様
| 製品名: | 5000Dシリーズ |
|---|---|
| 型番: | 5000DSERIES |
| メーカー: | Pico Technology |
