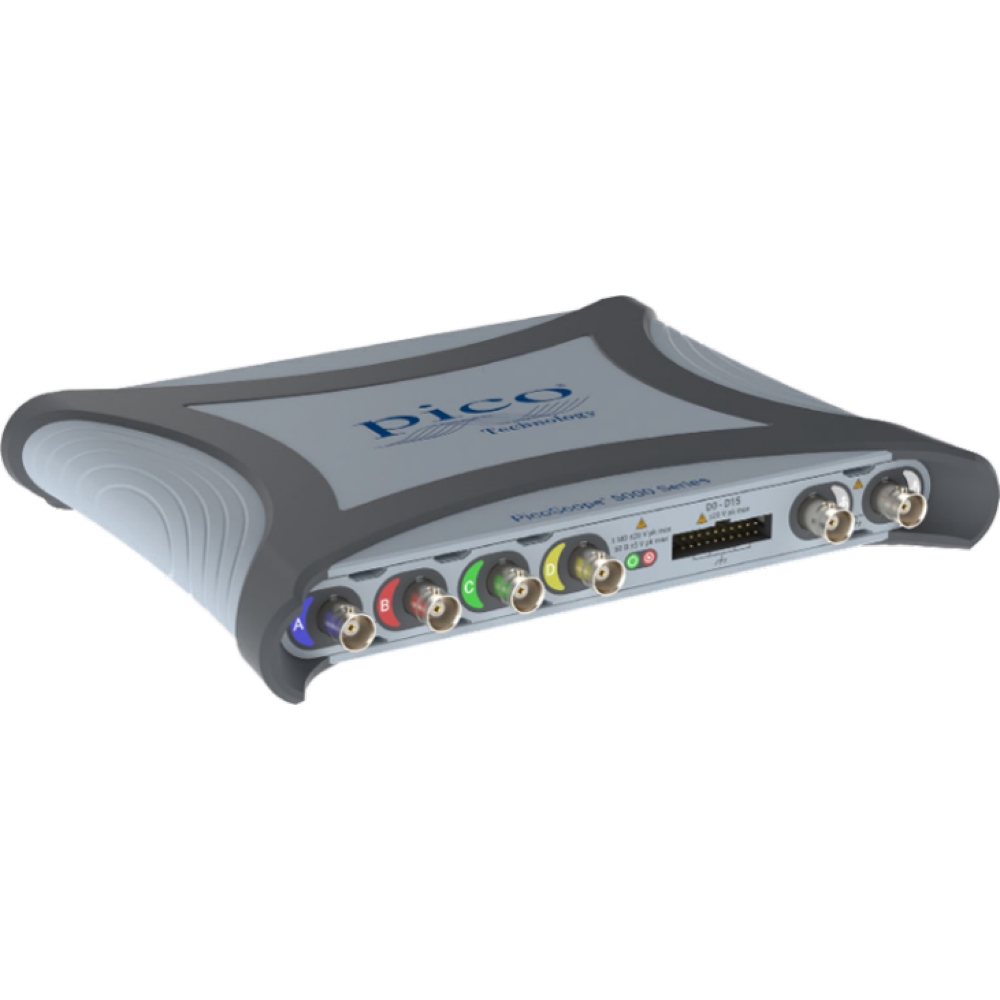

Pico Technology (ピコテクノロジー) USB オシロスコープ ＆ MSO 4 チャンネル 16 ビット PicoScope 5000Eシリーズ

Pico Technology (ピコテクノロジー) USB オシロスコープ ＆ MSO 4 チャンネル 16 ビット PicoScope 5000Eシリーズ

価格: ¥438,900 (税込) ～ ¥1,188,000 (税込)
メーカー： Pico Technology
型番： 5000ESERIES
数量: 台
モデルを選んでください価格在庫購入
5462E¥438,900(税込)お取り寄せ
5462E MSO¥524,700(税込)お取り寄せ
5463E¥683,100(税込)お取り寄せ
5463E MSO¥768,900(税込)お取り寄せ
5464E¥853,600(税込)お取り寄せ
5464E MSO¥939,400(税込)お取り寄せ
5462E+¥575,300(税込)お取り寄せ
5462E+ MSO¥636,900(税込)お取り寄せ
5463E+¥819,500(税込)お取り寄せ
5463E+ MSO¥881,100(税込)お取り寄せ
5464E+¥1,097,800(税込)お取り寄せ
5464E+ MSO¥1,188,000(税込)お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

Pico Technology (ピコテクノロジー) USB オシロスコープ & MSO 4 チャンネル 16 ビット PicoScope 5000Eシリーズ

特徴

  • 16 ビットで 最大 200 MHz周波数帯域、2.5 GS/s サンプリング、 1 GS 波形メモリ
  • 8 ビットで 最大 500 MHz周波数帯域、5 GS/s サンプリング、 2 GS 波形メモリ
  • 22 µV RMS ノイズフロア (20 MHz): 他のオシロスコープではノイズに埋もれてしまうような低レベル信号を測定可能
  • 73 dB 以上の SFDRと優れた帯域幅平坦性により、DC から全帯域幅まで信頼性の高い測定結果が得られます。

紹介動画(日本語音声に切り替え可能)

PicoScope 5000E シリーズ主な仕様:

仕様 PicoScope 5000E PicoScope 5000E+
アナログチャンネル 4 4
デジタルチャンネル (MSO) 16 16
垂直分解能 16 ビット 8 ビット & 16 ビット
周波数帯域 (16 ビットモード) 60, 100, 200 MHz 60, 100, 200 MHz
サンプルレート(16 ビットモード) 2.5 GS/s 2.5 GS/s
メモリ長 (16 ビットモード) 1 GS 1 GS
周波数帯域 (8 ビットモード) N/A 200, 350, 500 MHz
サンプルレート(8 ビットモード) N/A 5 GS/s
メモリ長 (8 ビットモード) N/A 2 GS

PicoScope 5000Eプラス – フレキシブルオシロスコープ

切り替え可能な垂直分解能、最大500MHzの帯域幅、最大5GS/sのサンプリングレート、そして2GSの大容量メモリを搭載したPicoScope 5000Eプラスは、2つのオシロスコープを1台に凝縮した製品です。

FlexRes® テクノロジー (16ビット&8ビット)

精度や速度が求められる用途向けに、PicoScope 5000プラスは16 ビットまたは8 ビットの垂直分解能を切り替え可能です。16 ビットモードでは垂直方向の精度が向上し、詳細な電圧測定が可能になります。8 ビットモードでは帯域幅とサンプリングレートが向上し、高速なエッジやデジタル信号をエイリアシングなしで捉えることができます。

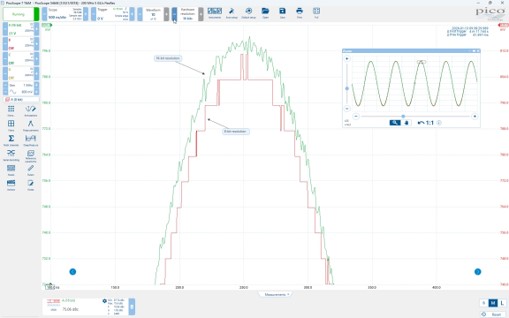

16ビット(青線)では、8ビットオシロスコープ(赤線)では見逃してしまうリップル、ノイズ、歪みが明らかになる。

超低ノイズ

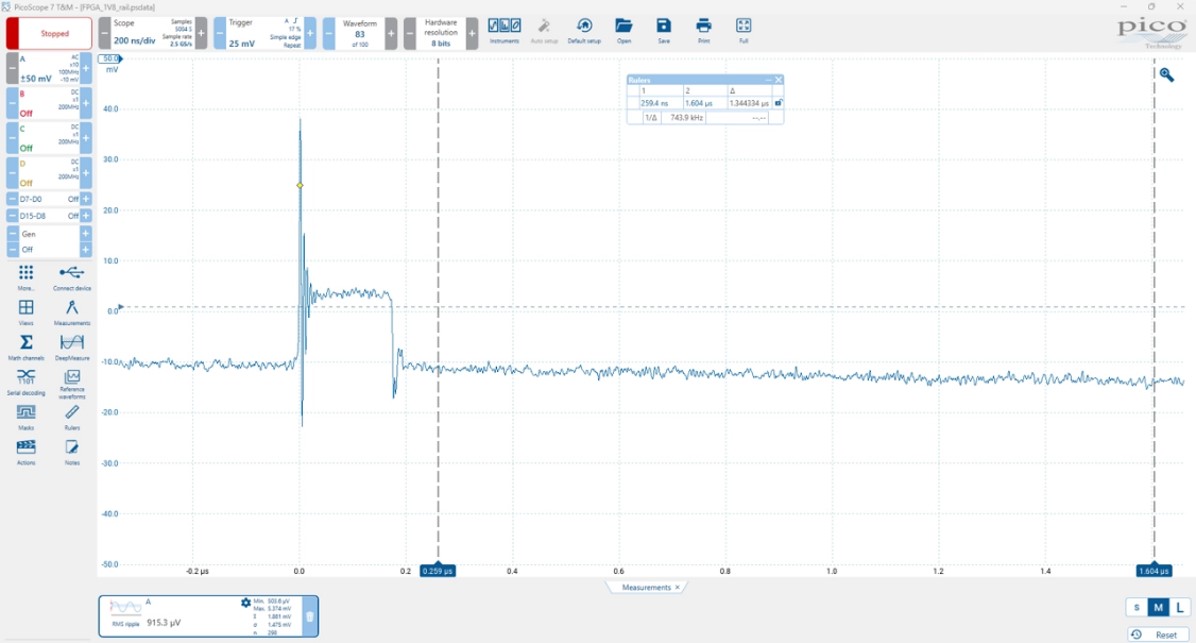

PicoScope 5000Eシリーズは、22μV RMSという低ノイズフロアを実現し、最小振幅の信号でも測定可能かつ明瞭な信号像が得られます。

広いダイナミックレンジ

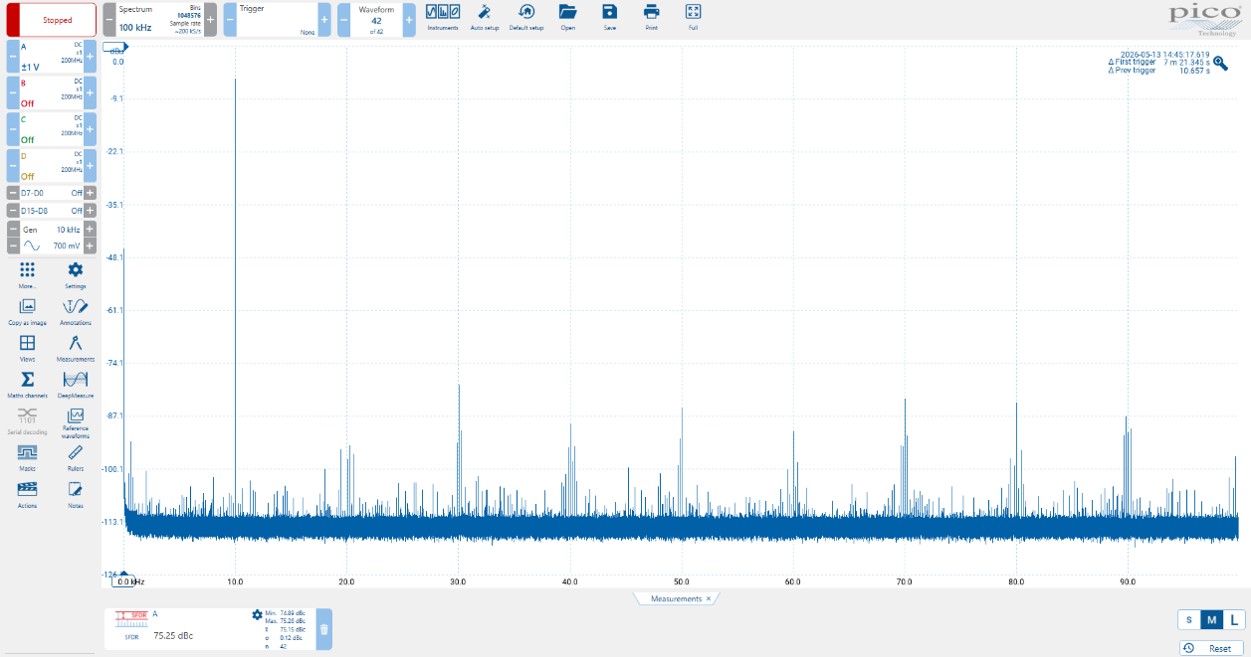

73dBを超えるSFDR、卓越したクロストーク除去性能、優れた帯域幅平坦性により、表示されるデータの信頼性が確保されます。この広いダイナミックレンジにより、複雑な信号も高精度で捉えることができます。

ラインアップ

モデル 周波数帯域 チャンネル 垂直分解能 メモリー長
16 ビットモード 8 ビットモード アナログ デジタル 16 ビットモード 8 ビットモード
PicoScope 5462E 60 MHz N/A 4 N/A 16 ビット 1GS N/A
PicoScope 5462E MSO 16
PicoScope 5463E 100 MHz N/A
PicoScope 5463E MSO 16
PicoScope 5464E 200 MHz N/A
PicoScope 5464E MSO 16
PicoScope 5462E+ 60 MHz 200 MHz 4 N/A 8 & 16 ビット 1GS 2GS
PicoScope 5462E+ MSO 16
PicoScope 5463E+ 100 MHz 350 MHz N/A
PicoScope 5463E+ MSO 16
PicoScope 5464E+ 200 MHz 500 MHz N/A
PicoScope 5464E+ MSO 16

PicoScope 5000E シリーズ仕様

垂直 5462E
5462E MSO		 5463E
5463E MSO		 5443E
5464E MSO		 5462E+
5462E+ MSO		 5463E+
5463E+ MSO		 5464E+
5464E+ MSO
入力チャンネル数 4 4 4 4 4 4
周波数帯域 (-3 dB) 16 ビットモード 60 MHz 100 MHz 200 MHz 60 MHz 100 MHz 200 MHz
8 ビットモード N/A N/A N/A 200 MHz 350 MHz 500 MHz
立上り時間
(10% - 90%, -2dB FS)		 16 ビットモード 5.8 ns 3.5 ns 1.75 ns 5.8 ns 3.5 ns 1.75 ns
8 ビットモード N/A N/A N/A 1.75 ns 1.2 ns 925 ps
選択可能な帯域幅制限 16 ビットモード 20, 60 MHz 20, 60, 100 MHz 20, 60, 100, 200 MHz 20, 60 MHz 20, 60, 100 MHz 20, 60, 100, 200 MHz
8 ビットモード N/A N/A N/A 20, 60, 100, 200 MHz 20, 60, 100, 200, 350 MHz 20, 60, 100, 200, 350, 500 MHz
垂直分解能 16 ビット 16 ビット 16 ビット 8 / 16 ビット 8 / 16 ビット 8 / 16 ビット
拡張垂直分解能(ソフトウエア)  ハードウエア分解能+4 ビット
入力コネクタ   BNC( f )
入力特性 50Ω  ±2%
1 MΩ  ±1% || 13 pF ± 2 pF
入力カップリング 50Ω  DC
1 MΩ  AC / DC
入力感度 50Ω 1 mV/div ~ 1 V/div (10 div.)
1 MΩ 1 mV/div ~ 4 V/div (10 div.)
入力レンジ(フルスケール) 50Ω ±5 mV*, ±10 mV**, ±20 mV***, ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V
1 MΩ ±5 mV*, ±10 mV**, ±20 mV***, ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V
* ±5 mV; 最高100 MHzまで、 ** ±10 mV; 最高200 MHzまで、 *** ±20 mV; 最高350 MHzまで
DCゲイン精度 ± (信号の0.5% + 1 LSB)
DCオフセット精度 ±(フルスケールの1% +300uV)
PicoScopeのオフセット補正機能(設定 > デバイス)を使用することで、オフセット精度を向上させることができます。
LSB サイズ
量子化ステップサイズ		 16 ビットモード 入力レンジの < 0.002%  入力レンジの < 0.002%
8 ビットモード N/A 入力レンジの < 0.4%
アナログオフセットレンジ
(垂直位置調整) 		±25 mV (5, 10, 20 mV レンジ)
±250 mV (50, 100, 200 mV レンジ)
±2.5 V (500 mV, 1 V, 2 V レンジ)
±5 V (5 V レンジ), 50 Ω 入力カップリング
±20 V (5, 10, 20 V レンジ), 1 MΩ 入力カップリング
アナログオフセット調整精度 オフセット設定の±0.5%(上記 DC 精度に加えて)
過電圧保護 50Ω 5.5 V RMS max, ±20 V pk max
1 MΩ ±100 V (DC + AC ピーク) 最大10 kHz
水直(デジタルチャンネル)・MSO のみ
入力チャンネル数 16 (8チャンネルのロジックポートが2つ)
入力コネクタ 2.54 mm ピッチ、 10 x 2 列 コネクタ
最大入力周波数 100 MHz (200 Mbit/s)
最小パルス検知幅 5 ns
スレッシュホールド グループ分け 2つの独立したスレッシュホールド設定、 Port 0: D0 to D7, Port 1: D8 to D15
レンジ ±5 V
精度 < ±350 mV (ヒステリシスを含む)
ヒステリシス < ±250 mV
入力ダイナミックレンジ ±20 V
最小入力電圧振幅 500 mV p-p
入力インピーダンス 200 kΩ ± 2% || 8 pF ± 2 pF
チャンネル間スキュー 2 ns (代表値)
最小入力スルーレート 10 V/µs
過電圧保護 ±50 V (DC + AC ピーク) 最大100 kHz
水平 PicoScope 5000Eシリーズ PicoScope 5000E+ シリーズ
アナログチャンネル デジタルチャンネル
(MSO モデル)		 アナログチャンネル デジタルチャンネル
(MSO モデル)
最高サンプルレート
16 ビットモード		 1 チャンネル* 2.5 GS/s 1.25 GS/s 2.5 GS/s 1.25 GS/s
 2 チャンネル 1.25 GS/s 1.25 GS/s 1.25 GS/s 1.25 GS/s
 3/4 チャンネル 625 MS/s 625 MS/s 625 MS/s 625 MS/s
>4 チャンネル 312.5 MS/s 312.5 MS/s 312.5 MS/s 312.5 MS/s
最高サンプルレート
8 ビットモード		 1 チャンネル N/A N/A 5 GS/s 1.25 GS/s
 2 チャンネル N/A N/A 2.5 GS/s 1.25 GS/s
 3/4 チャンネル N/A N/A 1.25 GS/s 1.25 GS/s
>4 チャンネル N/A N/A 625 MS/s 625 MS/s
* チャネルとは、有効になっているアナログチャネルおよび/または8 ビットデジタルポートの総数を意味します。
最高サンプルレート
PCメモリへの連続USBストリーミング**(PicoScope 7)		 1 チャンネル ~50 MS/s ~50 MS/s
 2 チャンネル ~25 MS/s ~25 MS/s
 3/4 チャンネル ~12 MS/s ~12 MS/s
>4 チャンネル ~6 MS/s ~6 MS/s
最高サンプルレート
PCメモリへの連続USBストリーミング**(PicoSDK)、16ビットモード		 1 チャンネル ~150 MS/s ~150 MS/s
 2 チャンネル ~75 MS/s ~75 MS/s
 3/4 チャンネル ~38 MS/s ~38 MS/s
>4 チャンネル ~18 MS/s ~18 MS/s
最高サンプルレート
PCメモリへの連続USBストリーミング**(PicoSDK)、8ビットモード		 1 チャンネル N/A ~300 MS/s
 2 チャンネル N/A ~150 MS/s
 3/4 チャンネル N/A ~75 MS/s
>4 チャンネル N/A ~38 MS/s
** USB 5Gbpsポートの場合。ストリーミングモードでの最大サンプリングレートは、ホストコンピュータの性能とワークロードによって異なります。
最高サンプルレート
ダウンサンプルデータの連続USBストリーミング***(PicoSDK)、16ビットモード		 1 チャンネル 500 MS/s 500 MS/s
 2 チャンネル 250 MS/s 250 MS/s
 3/4 チャンネル 125 MS/s 125 MS/s
>4 チャンネル 62.5 MS/s 62.5 MS/s
最高サンプルレート
ダウンサンプルデータの連続USBストリーミング***(PicoSDK)、8ビットモード		 1 チャンネル N/A 1 GS/s
 2 チャンネル N/A 512 MS/s
 3/4 チャンネル N/A 256 MS/s
>4 チャンネル N/A 128 MS/s
キャプチャメモリ(各チャンネル)
16 ビットモード		 1 チャンネル 1 GS 1 GS
 2 チャンネル 512 MS 512 MS
 3/4 チャンネル 256 MS 256 MS
>4 チャンネル 128 MS 128 MS
キャプチャメモリ(各チャンネル)
8 ビットモード		 1 チャンネル N/A 2 GS
 2 チャンネル N/A 1 GS
 3/4 チャンネル N/A 512 MS
>4 チャンネル N/A 256 MS
***ストリーミング中は、USBデータ帯域幅に応じてダウンサンプリング(最小値/最大値/平均値/間引き)されたデータがPCに返されます。ストリーミング完了後、デバイスバッファから生データを読み取ることができます。
最大サンプリングレートでの最大単一キャプチャ時間 PicoScope 7 200 ms
PicoSDK 400 ms
キャプチャメモリ
(連続ストリーミング)		 PicoScope 7 250 MS
PicoSDK デバイスのメモリ全体を使用してバッファリングを行い、キャプチャの総時間に制限はありません。
波形バッファ
(セグメント数)		 PicoScope 7 40,000
PicoSDK 16 ビット 1,000,000 1,000,000
PicoSDK   8 ビット N/A 2,000,000
時間軸レンジ 1 ns/div ~ 5000 s/div
初期時間軸精度 ±2 ppm
時間軸ドリフト ±1 ppm/year
ADC サンプリング 全アクティブチャンネルで同時サンプリング

PicoScope 5000Eシリーズ仕様-ファンクション・ゼネレータ

ファンクション・ゼネレータ 5462E
5462E MSO		 5463E
5463E MSO		 5443E
5464E MSO		 5462E+
5462E+ MSO		 5463E+
5463E+ MSO		 5464E+
5464E+ MSO
標準出力信号 正弦波、矩形波、三角波、DC電圧、ランプアップ、ランプダウン、sinc、ガウシアン、正弦半波
出力周波数 レンジ 100 uHz ~ 20MHz
精度 オシロスコープのタイムベース精度 ± 出力周波数分解能
分解能 < 1 μHz
スイープモード アップ、ダウン、デュアル(選択可能なスタート/ストップ周波数と増減ステップ)
トリガ フリーラン、または1~10億回の波形サイクル数、あるいは周波数スイープ。オシロスコープトリガ、AUX トリガ、または手動トリガで動作。
ゲート 波形出力は、AUX トリガ入力またはソフトウェアを介してゲート(一時停止)できます。
擬似ランダム出力信号 ホワイトノイズ、出力電圧範囲内で振幅とオフセットを選択可能
擬似ランダムバイナリシーケンス(PRBS)、出力電圧範囲内で選択可能な高レベルと低レベル、最大20Mb/sの選択可能なビットレート
出力電圧 レンジ ±2V(ハイ・インピーダンス負荷)、±1V(50Ω 負荷)
設定 信号振幅とオフセットは、全体の±2Vの範囲内で約0.3mVステップで調整可能です。
DC精度 フルスケールの±1% (ハイインピーダンス負荷)
振幅フラットネス < 1.5 dB (20 MHzまで、代表値)、サイン波(50Ω 負荷)
SFDR > 70 dB, 10 kHz フルスケールサイン波
出力インピーダンス 50Ω ± 1%
過電圧保護 ±20 V ピーク max
コネクタの種類 BNC(f)
任意波形ゼネレータ
更新レート  200 MS/s
バッファサイズ 32 KS
分解能 14ビット(出力ステップサイズは約0.3mV)
周波数帯域(- 3 dB) >20MHz
立上り時間(10% ~ 90%) < 10ns (50Ω負荷)
スイープモード、トリガ、周波数精度と分解能、電圧範囲と精度、および出力特性は、関数発生器と同様。

PicoScope 5000E シリーズ仕様: 一般機能

一般仕様 5462E
5462E MSO		 5463E
5463E MSO		 5443E
5464E MSO		 5462E+
5462E+ MSO		 5463E+
5463E+ MSO		 5464E+
5464E+ MSO
PC接続 USB 5 Gbps
PC コネクタ USB Type-C、USB 5 Gbps(推奨) またはHi-Speed(対応)
電力要件 USB Type-C 3 A ポート またはUSBポートと外部Type-C電源アダプター(5V、3A)を組み合わせて供給します。
ステータス・インジケータ RGB LED; BNCコネクタごと及び電源およびステータス表示
温度管理 ローノイズの自動コントロールファン
寸法 221mm x 173mm x 30mm
重量 < 0.7 kg
周囲温度範囲 操作時:0℃~40 ℃ (15℃~30℃;規定精度を得る場合)、保管時:-20℃ ~ 60℃
湿度範囲 操作時:5 ~ 80 %RH 結露無し、保管時:5 ~ 95 %RH 結露無し
高度 最高 2000 m
汚染度 EN 61010 pollution degree 2: 結露によって一時的に導電性が生じる可能性はあるものの、それ以外では非導電性の汚染のみが発生する。
安全基準への準拠 EN 61010-1に準拠して設計されています。
EMC認証 EN 61326-1:2010 およびFCC Part 15 Subpart Bに適合
環境基準 RoHS、REACH 、WEEE
無償保証期間 5年
ソフトウエア
Windowsソフトウエア:
Intel/AMD (x64), Arm64* 		PicoScope 7、PicoLog 6、PicoSDK
macOSソフトウエア:
Intel (x64), Apple Silicon (Arm64)* 		PicoScope 7、PicoLog 6、PicoSDK
Linuxソフトウエア
(Raspberry Pi & SBCs):
Intel/AMD (x64), Arm64* ** 		PicoScope 7 ソフトウエア&ドライバ、PicoLog 6(ドライバを含む)
ドライバのみをインストールする場合は、https://www.picotech.com/downloads/linux を参照してください
* 詳細はhttps://www.picotech.com/downloads/ を参照して下さい。独自のアプリを作成するお客様は、https://github.com/picotech 上の Pico Technology organizationのページで、すべてのプラットフォーム向けのサンプルプログラムを見つけることができます。
** Raspberry Piの場合、最新のPicoScopeおよびPicoLogソフトウェアとPicoSDKの機能を利用するには、64ビット(Arm64)OSが必要です。
サポートされる言語 PicoScope 7 米語、英語、ブルガリア語、チェコ語、デンマーク語、ドイツ語、ギリシャ語、スペイン語、フランス語、韓国語、クロアチア語、イタリア語、ハンガリー語、オランダ語、日本語、ノルウエー語、ポーランド語、ブラジルポルトガル語、ポルトガル語、ルーマニア語、ロシア語、スロベニア語、セルビア語、フィンランド語、スウエーデン語、トルコ語、簡体字、繁体字中国語
PicoLog 6 簡体字中国語、オランダ語、英語(英国)、英語(米国)、フランス語、ドイツ語、イタリア語、日本語、韓国語、ロシア語、スペイン語
PC要件 プロセッサ、メモリ、ディスク容量:オペレーティングシステムの要件を満たすこと
ポート:USB 5Gbps(推奨)または2.0(互換)

標準アクセサリ

  • TA532 USB-C-USB-C ケーブル 1.8m
  • TA534 USB-A-USB-C ケーブル 0.9m
  • MSOケーブル&TA139 MSOクリップセット* 2 (MSOのみ)
  • PSE認証付ACアダプタ
  • ユーザ・ガイド
  • プローブ‐BNCアダプタ (100、200、350MHzオシロスコープにはTA537, 5mmアダプタが付属、500MHzオシロスコープにはTA563, 3.5mmアダプタが付属)
  • プローブ: 選択したスコープモデルに対して4 本のプローブが提供されます。

5mmプローブ

  • TA375、100MHz、1:1/10:1プローブ (5462E, 5462E MSO, 5463E, 5463E MSO)
  • TA386、200MHz、1:1/10:1プローブ (5462E+, 5462E+ MSO, 5464E, 5464E MSO)
  • TA536、350MHz、1:1/10:1プローブ (5463E+, 5463E+ MSO)

3.5mmプローブ

  • P1053、500MHz、10:1プローブ (5464E+, 5464E+ MSO)

オプション

・TA375 100 MHz プローブ (1本)
  • TA386 200 MHz プローブ (1本)
  • TA536 350 MHz プローブ (1本)
  • TA561 500MHz プローブ (1本)
  • TA532 USB-C-USB-C ケーブル 1.8m
  • TA534 USB-A-USB-C ケーブル 0.9m
  • TA136 20線式 25 cm デジタル MSO ケーブル
  • TA139 ロジックテストクリップ12個セット
  • TA537: TA375, TA386, TA536プローブ用 BNCアダプタ
  • TA563: TA561プローブ用BNCアダプタ

保証期間
5年間無償保証

詳細は製品サポート情報をご覧ください。
