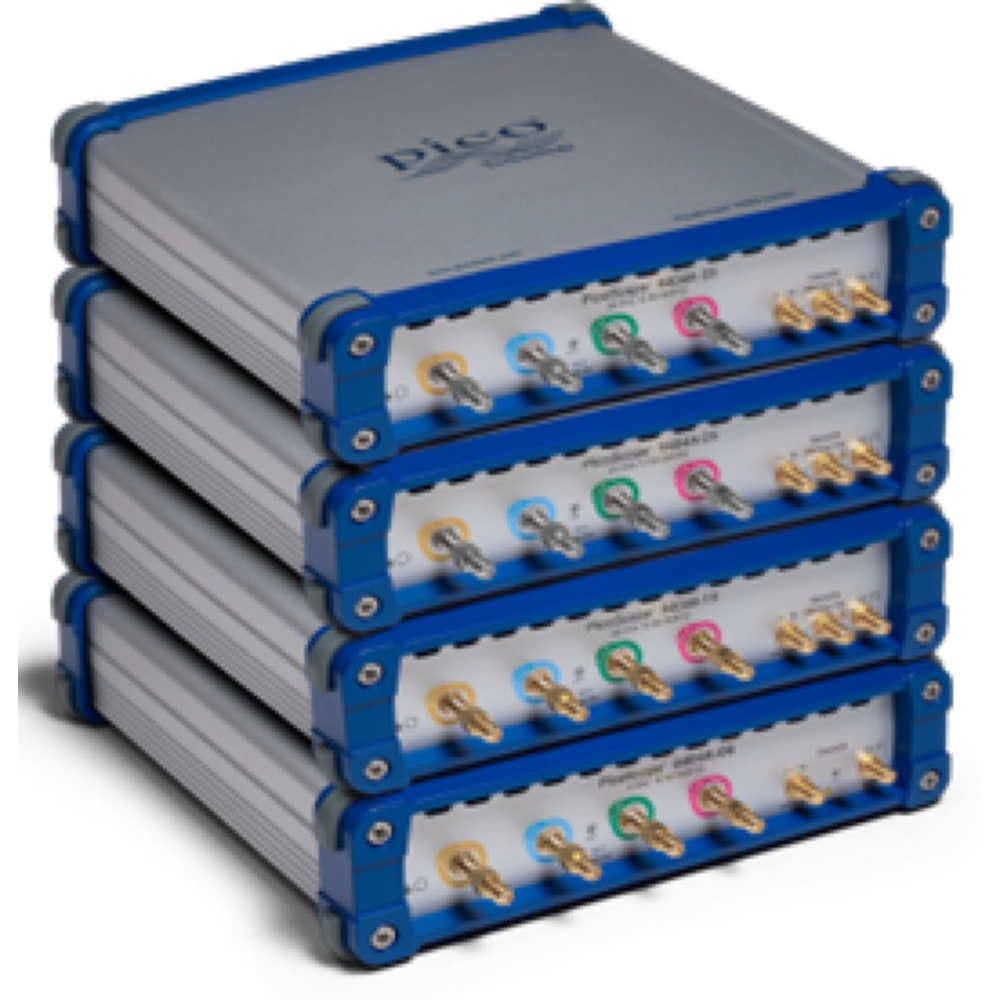

Pico Technology (ピコテクノロジー) SXRTOサンプラー拡張リアルタイムオシロスコープ PicoScope 9400Aシリーズ
特徴/性能

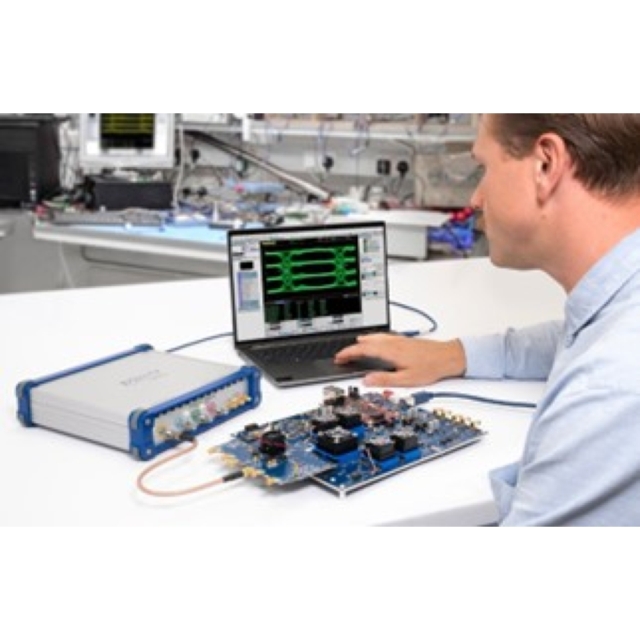

PicoScope 9400A シリーズのサンプラー拡張リアルタイム オシロスコープ (SXRTO) には、優れたADC、時間および表示分解能を備えた4つの高帯域幅 50 Ω 入力チャネルがあり、高速アナログ信号とデータ信号を正確に測定して可視化できます。これらは、11 ps までのパルスおよびステップ遷移時間、22 ps までのインパルス、および最大 16 Gb/s (オプションで 11.3 Gb/s クロックリカバリ) までのクロックおよびデータ アイをキャプチャするのに最適です。
- 周波数帯域 6 GHz, 16 GHz, 25 GHz, 33 GHz
- 4 チャンネル
- PicoScope 9404A-33
周波数帯域 33 GHz、トランジションタイム 11 ps
5 TS/s(0.2 ps 分解能)ランダムサンプリング - PicoScope 9404A-25
周波数帯域25 GHz、トランジションタイム 14 ps
5 TS/s(0.2 ps 分解能)ランダムサンプリング - PicoScope 9404A-16
周波数帯域16 GHz、トランジションタイム 22 ps
2.5 TS/s(0.4 ps 分解能)ランダムサンプリング - PicoScope 9404A-06
周波数帯域6 GHz、トランジションタイム 58 ps
1 TS/s(1 ps 分解能)ランダムサンプリング
- 12 ビット、500 MS/s ADC、± 800 mV フルスケール入力レンジ
- 22 ps, 16 Gb/s までのパルス、アイおよびマスク・テスト
- 直感的でタッチ対応Windows ユーザ・インターフェイス
- 豊富な内蔵測定機能、ズーム、ヒストグラム作成、データマスク
- 10 mV/div – 250 mV/div デジタル・ゲイン・レンジ
- 最大250 kSトレース長; チャンネル分割
- 11.3 Gb/sまでのクロック・リカバリ・トリガ (オプション)
- リカバリ・クロック及びデータ出力 (オプション)
シリーズ・ラインアップ
| モデル | PicoScope 9404A-33 |
PicoScope 9404A-25 |
PicoScope 9404A-16 |
PicoScope 9404A-06 |
|---|---|---|---|---|
| 周波数帯域(全帯域幅) | DC - 33 GHz | DC - 25 GHz | DC - 16 GHz | DC - 06 GHz |
| 周波数帯域(中間帯域幅) | N/A | N/A | DC ~ 500MHz | DC ~ 500MHz |
| 周波数帯域(狭帯域幅) | N/A | DC to 18 GHz | DC ~ 100MHz | DC ~ 100MHz |
| 入力チャンネル | 4 | 4 | 4 | 4 |
PicoScope 9404A-25 仕様
| PicoScope 9404A-33 | PicoScope 9404A-25 | PicoScope 9404A-16 | PicoScope 9404A-06 | ||
|---|---|---|---|---|---|
| 垂直 | |||||
| 入力チャンネル数 | 4 | ||||
| 周波数帯域 (‐3 dB) |
全帯域幅 | DC - 33 GHz | DC - 25 GHz | DC - 16 GHz | DC - 06 GHz |
| 中間帯域幅 | N/A | N/A | DC - 500 MHz | DC - 500 MHz | |
| 狭帯域幅 | N/A | DC - 18 GHz | DC - 100 MHz | DC - 100 MHz | |
| 立上り時間(Tr) 代表値 |
全帯域幅 | 10 ~ 90%: ≤ 10.9 ps 20 ~ 80%: ≤ 7.8 ps |
10 ~ 90%: ≤ 14 ps 20 ~ 80%: ≤ 10 ps |
10 ~ 90%: ≤ 21.9 ps 20 ~ 80%: ≤ 15.6 ps |
10 ~ 90%: ≤ 58.4 ps 20 ~ 80%: ≤ 41.7 ps |
| 中間帯域幅 | N/A | N/A | 10 ~ 90%: ≤ 700 ps 20 ~ 80%: ≤ 500 ps |
10 ~ 90%: ≤ 700 ps 20 ~ 80%: ≤ 500 ps |
|
| 狭帯域幅 | N/A | 10 ~ 90%: ≤ 19.5 ps 20 ~ 80%: ≤ 13.9 ps |
10 ~ 90%: ≤ 3.5 ns 20 ~ 80%: ≤ 2.5 ns |
10 ~ 90%: ≤ 3.5 ns 20 ~ 80%: ≤ 2.5 ns |
|
| ADC 分解能 | 12ビット | ||||
| 入力感度 | 10 mV/div ~ 200 mV/div | 10 mV/div ~ 250 mV/div | |||
| DC ゲイン精度 | フルスケールの±2.5%(保証値) フルスケールの±2.0%(代表値) |
フルスケールの±2.0%(保証値) フルスケールの±1.5%(代表値) |
フルスケールの±1.5%(保証値) フルスケールの±1.0%(代表値) |
||
| 入力コネクタ | 2.92 mm (K) female (SMA互換) | SMA(f ) | |||
| 入力インピーダンス | (50 ± 1.5)Ω、 代表値:(50 ± 1)Ω | ||||
| 水平 | |||||
| 時間軸レンジ | リアルタイム・サンプリング | 10 ns/div ~ 1000 s/div | |||
| ランダム・サンプリング | 10 ps/div ~ 5 us/div | 20 ps/div ~ 5 us/div | 50 ps/div ~ 5 us/div | ||
| 波形取込 | |||||
| 最高サンプリング・レート | リアルタイム | 500 MS/s (各チャンネル同時) | |||
| ランダム | 最大 5 TS/s または 0.2 ps トリガ分解能 | 最大 2.5 TS/s または 0.4 ps トリガ分解能 | 最大 1 TS/s または 1 ps トリガ分解能 | ||
| レコード長 | リアルタイム | 1 チャネルの場合は 50 S/ch から 250 kS/ch、2 チャネルの場合は 125 kS/ch、3 / 4 チャネルの場合は 50 kS/ch まで。 | |||
| ランダム | 1 チャネルの場合は 500 S/ch から 250 kS/ch、2 チャネルの場合は 125 kS/ch、3 /4 チャネルの場合は 50 kS/ch まで。 | ||||
| ディスプレイ | |||||
| パーシスタンス | Simple (シンプル): パーシスタンスなし Variable persistence (バリアブル・パーシスタンス): 各データポイントがディスプレイ上に保持される時間。 保持時間は100 ms から 20 s まで設定できます。 Infinite persistence (無限パーシタンス): このモードでは、波形のサンプル ポイントが永続的に表示されます。 Variable Gray Scaling (可変グレースケール): 単色の彩度と明度を5段階で変化させます。リフレッシュタイムは1秒から200秒まで調整可能です。 Infinite Gray Scaling (無限グレースケール): このモードでは、波形のサンプル ポイントが 5 段階の単色で永久に表示されます。 Variable Color Grading (可変カラーグレーディング):: カラーグレーディングを選択すると、履歴タイミング情報が温度またはスペクトルカラースキームで表示され、急速に変化する波形の「Z軸」情報を提供します。更新時間は1秒から200秒まで設定できます。 Infinite Color Grading (無限カラーグレーディング): このモードでは、波形のサンプル ポイントが温度またはスペクトル カラー スキームによって永続的に表示されます。 |
||||
| 輝線表示形式 | Dots (ドット): 波形をパーシスタンスなしで表示します。新しい波形記録ごとに、チャネルに対して以前に取得したレコードが置き換えられます。 Vector (ベクトル): この機能は、画面上のデータポイントを通る直線を書きます。アイダイアグラムなどの多値信号には適していません。 |
||||
| スクリーン・フォーマット | Auto: (オート): 表示する波形の数を増やすか減らすと、格子線が自動的に配置、追加、または削除されます。 Single XT (シングルXT): すべての波形は重ね合わされており、高さは 8 分割されています。 Dual YT (デュアルYT): 2 つの目盛を使用すると、すべての波形を 4 分割して個別に表示したり、重ねて表示したりできます。 Quad YT (クワッドYT): 4 つの目盛を使用すると、すべての波形を 2 目盛りの高さで表示し、個別に表示したり重ねて表示したりできます。 デュアルまたはクアッド画面表示を選択すると、すべての波形チャネル、メモリ、および機能を指定された目盛りに配置できます。 XY:: 2つの波形の電圧を比較して表示します。最初の波形の振幅は水平方向のX軸にプロットされ、2番目の波形の振幅は垂直方向のY軸にプロットされます。 XY + YT: XY画像とYT画像の両方を表示します。YT画像は画面上部に、XY画像は画面下部に表示されます。YT画像の表示領域は1画面で、波形は重ね合わせて表示されます。 XY + 2YT: YTとXYの両方の画像を表示します。YT形式の画像は画面上部に、XY形式の画像は画面下部に表示されます。YT形式の表示領域は2つの均等な画面に分割されています。 Tandem (タンデム): 左右に目盛を表示します。 |
||||
| 一般事項 | |||||
| PC接続 | USB 2.0 (ハイスピード); USB 3.0互換 | ||||
| Ethernet LAN | |||||
| 電源 | 付属ACアダプタ | ||||
| 寸法 | 244 × 54 × 233 mm (W x H x D ) | ||||
| 質量 | 1.52 kg | ||||
| 温度範囲 | 動作時: +5 ~ +40 ℃ (通常動作)、+15 ~ +25 ℃ (保証精度)、保管: –20 ~ +50 ℃ | ||||
| コンプライアンス | CFR-47 FCC (EMC), EN 61326-1 (EMC) and EN 61010-1 (LVD) | ||||
| 無償保証期間 | 3 年 | ||||
標準アクセサリ
- PicoScope 9400A シリーズ本体 (SXRTO)
- 無料のソフトウェアとアップデートは www.picotech.com/downloads から
- クイックスタートガイド
- 12 V 電源アダプタ(PSE認証付)
- USB ケーブル, 1.8 m
- コネクタ保護アダプタ*4 (SMA or K, 機種に依存)
- PicoWrench N / SMA / PC3.5 / Kコンビネーションレンチ
- 保管/キャリーケース
- LAN ケーブル, 1 m
オプション
アダプタ
TA313 3 GHz SMA(f)-BNC(m) 変換アダプタ
TA314 18 GHz SMA(f) ‐ N(m) 変換アダプタ
TA170 18 GHz 50 Ω SMA(m-f) コネクタ保護アダプタ
TA571 40 GHz 50 Ω 2.92 mm (K) メス (SMA互換) コネクタ保護アダプタ
PicoConnect 900 シリーズキット
PQ067 PicoConnect 910キット: 6機種の高周波・パルスプローブヘッド及びケーブル2本
PQ066 PicoConnect 920キット: 6機種のギガビット受動プローブヘッド及びケーブル2本
TA315 PicoConnect プローブチップ及びはんだ付けキット
PicoConnect 900 シリーズ受動プローブ
TA274 PicoConnect 911: 20:1、960 Ω、ACカップル、4 GHz RF、高周波・パルスプローブ
TA275 PicoConnect 912: 20:1、960 Ω、DCカップル、4 GHz RF、高周波・パルスプローブ
TA278 PicoConnect 913: 10:1、440 Ω、ACカップル、4 GHz RF、高周波・パルスプローブ
TA279 PicoConnect 914: 10:1、440 Ω、DCカップル、4 GHz RF、高周波・パルスプローブ
TA282 PicoConnect 915: 5:1、230 Ω、ACカップル、5 GHz RF、高周波・パルスプローブ
TA283 PicoConnect 916: 5:1、230 Ω、DCカップル、 5 GHz RF、高周波・パルスプローブ
TA272 PicoConnect 921: 20:1、515 Ω、ACカップル、6 GHz ギガビット受動プローブ
TA273 PicoConnect 922: 20:1、515 Ω、DCカップル、6 GHz ギガビット受動プローブ
TA276 PicoConnect 923: 10:1、250 Ω、ACカップル、7 GHz ギガビット受動プローブ
TA277 PicoConnect 924: 10:1、250 Ω、DCカップル、7 GHz ギガビット受動プローブ
TA280 PicoConnect 925: 5:1、220 Ω、ACカップル、9 GHz ギガビット受動プローブ
TA281 PicoConnect 926: 5:1、220 Ω、DCカップル、9 GHz ギガビット受動プローブ
アッテネータ
TA181 アッテネータ: 3 dB 10 GHz 50 Ω SMA (m-f)
TA261 アッテネータ: 6 dB 10 GHz 50 Ω SMA (m-f)
TA262 アッテネータ: 10 dB 10 GHz 50 Ω SMA (m-f)
TA173 アッテネータ: 20 dB 10 GHz 50 Ω SMA (m-f)
同軸ケーブル
TA264 高精度ハイフレックス同軸ケーブル(スリーブ無) 30 cm SMA(m-m) 1.1 dB loss @ 13 GHz
TA265 高精度同軸ケーブル(スリーブ有) 30 cm SMA(m-m) 1.3 dB loss @ 13 GHz
TA312 高精度同軸ケーブル(スリーブ有) 60 cm SMA(m-m) 2.2 dB loss @ 13 GHz
ツール
TA358 トルクレンチ: N-type 1 N·m (8.85 in·lb) デュアルブレーク
TA356 トルクレンチ SMA/PC3.5/K, 1 N·m (8.85 in·lb) デュアルブレーク
保証期間
3年間無償保証
詳細は製品サポート情報をご覧ください。商品仕様
| 製品名: | PicoScope9400Aシリーズ |
|---|---|
| 型番: | 9400AESERIES |
| メーカー: | Pico Technology |
