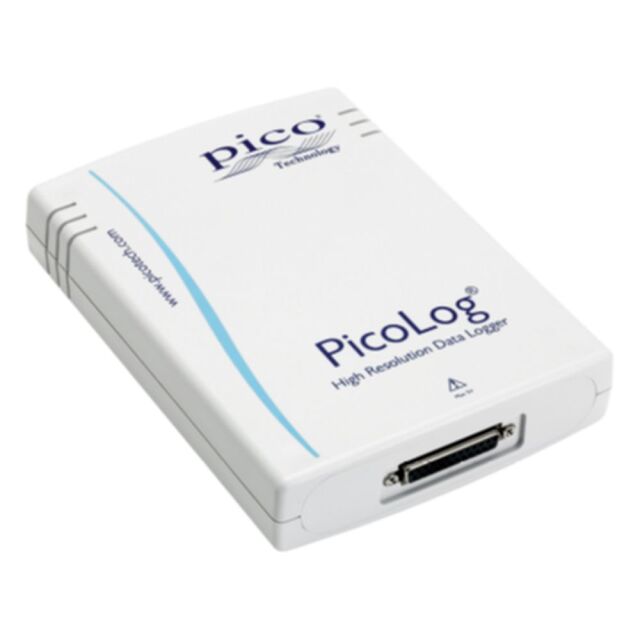

Pico Technology PicoLog ADC-20 & ADC-24
特徴/性能
ADC-20 および ADC-24 USB データロガーの最大分解能は24ビットで、わずかな信号の変化も検出することができます。非反転差動入力、ガルバニック絶縁、ソフトウェアで選択可能なサンプルレートなどの機能により、ノイズがない優れた分解能が可能となるため、非常に信頼性が高く正確な測定を行うことができます。
低コストで高分解能
- 分解能20ビット、または24ビット
- 最大16チャンネルを測定
- 入力はシングルエンドとしても差動としても構成可能
- 接続を簡単に行えるターミナルボードも利用可能
- 最大7つの入力範囲(±39 mV ~ ±2.5 V)
- デジタルコントロール出力
- 絶縁USB
- 1秒毎に最大15測定
- USBポートから電源供給
- 無料のPicoLog 6 Cloud®ソフトウェア
- 無料のPicoLog 6 Cloudアカウント
- 1台のPCで複数のユニットを実行可能
- Windows、macOS、Linux、Raspberry Pi OSで使用可能
PicoLog ADC シリーズ ラインアップ
| モデル | ADC-20 | ADC-20 + TB | ADC-24 | ADC-24 + TB |
| 分解能、ch数 | 20ビット、8チャンネル | 20ビット、8チャンネル | 24ビット、16チャンネル | 24ビット、16チャンネル |
| ターミナル基板 | 本体のみ | ターミナル基板付き | 本体のみ | ターミナル基板付き |
| 定価(税込) | ¥59,400 | ¥66,000 | ¥121,000 | ¥125,400 |
ADC-20 & ADC-24 仕様
| 入力および出力 | ADC-20 | ADC-24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 分解能 | 20 ビット | 24 ビット | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| チャンネル数 | 差動 4ch / シングルエンド 8ch | 差動 8ch / シングルエンド 16ch | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オプションとして、各差動チャンネルを2つのシングルエンドチャンネルとして構成することも可能です。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電圧レンジ | ± 2500 mV ± 1250 mV |
± 2500 mV ± 1250 mV ± 625 mV ± 312 mV ± 156 mV ± 78 mV ± 39 mV |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ノイズフリー分解能 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 入力インピーダンス | 差動: 2 MΩ シングルエンド: 1 MΩ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| コモンモード入力範囲(チャンネルからコモン) | ±3.0 V (レンジ ± 2500 mV) ±1.9 V (レンジ ± 39 mV ~ ±1250 mV) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| コモンモード入力範囲(コモンからアース) | ±30V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 過電圧保護 | ±30V (任意の入力およびコモン間) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| デジタル I/O | なし | 4双方向(3.3 V CMOS) 出力レベル(高): > 2.40 V 出力レベル(低): < 0.40 V 入力レベル(高): > 2.20 V 入力レベル(低): < 0.88 V |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 絶縁(入力からアース) | ガルバニック最大±30 V AGND および DGND 絶縁 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 基準出力 | +2.5 V ± 2.5 mV @ 2 mA + 5 V ± 1.0 V @ 2 mA - 5 V ± 1.5V @ 2 mA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 一般事項 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 温度範囲 (規定精度) | 20℃ ~ 30℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ソフトウエア | PicoLog Cloud、PicoSDK(www.picotech.com/downloadsからダウンロードいただけます) サンプルコード(PicoのGitHubページ:github.com/picotechからご利用いただけます) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I/Oコネクタ | 25ピンD型メス | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電源 | USBポートから電源供給、100 mA(最大) 4.4 m(13.8フィート)USBケーブルは、ロガーから取り外すことはできません。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 外形寸法 | 135 mm x 184 mm x 36 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 質量 | 約505 g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| コンプライアンス | EMC指令&LVD指令(欧州)、FCC規則パート15クラスA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 無償保証期間 | 5 年 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
標準アクセサリ
USB2.0ケーブル(接続済)、クイックスタートガイド
オプションアクセサリ
PP310 ADC-20/24 ターミナルボード
保証期間
5年間無償保証
商品仕様
| 製品名: | PicoLog ADC-20 & ADC-24 |
|---|---|
| 型番: | PicoLog ADC-20 & ADC-24 |
| メーカー: | Pico Technology |
