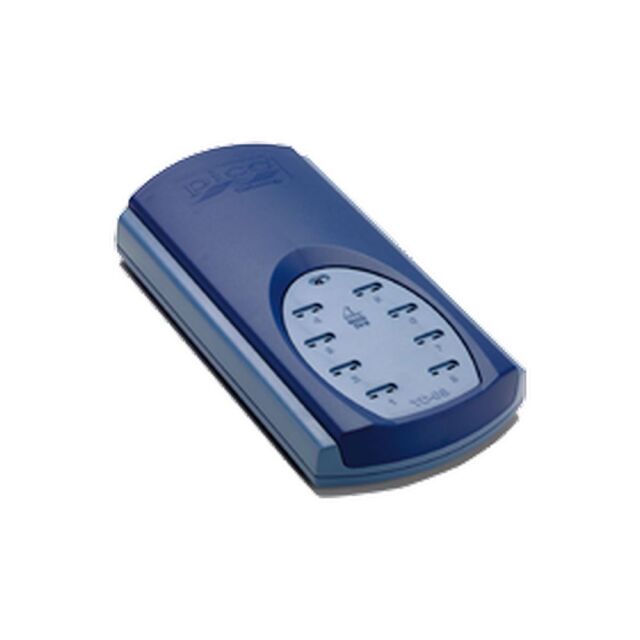

Pico Technology TC-08 8チャンネル熱電対データロガー
特徴/性能
USB TC‑08 熱電対データロガーは、業界をリードする性能とコスト効率に優れた温度測定ソリューションを提供します。8つの熱電対の直接接続により、正確かつ迅速な測定を可能にします。さらに、1台のPCで最大20台同時に使用できます。本ロガーは、適切な熱電対タイプ(B/E/J/K/N/R/S/T)を使用して–270℃~+1820℃の温度範囲を測定、記録できます。
お使いのPCのUSBポートからの電力を使用するため、外付けの電源供給装置は不要です。
低コスト&高分解能
- 一度に最大8本の熱電対で測定&記録
- 20ビットの分解能&高精度
- 一般的に使用されているすべての熱電対タイプに対応
- –270℃~+1820℃の測定範囲
- 内蔵の冷接点補償
- 1秒あたりの最大10件の測定を実行可能
- USB接続&USB電源
- 1台のPCで複数台の実行可能
- PicoLog® 6データロギングソフトウェア&PicoSDK®同梱
- Windows、Linux、macOS対応
TC-08 仕様
| ハードウエア | ||
| チャンネル数(1台あたり) | 8 | |
| チャンネル最大数(最大20台使用可) | 160 | |
| 温度精度 | 測定値の ± 0.2% と ± 0.5℃ の合計 | |
| 電圧精度 | 測定値の ± 0.2% と ± 10μV の合計 | |
| 分解能 | 20 ビット | |
| サポートされている熱電対のタイプ | B / E / J / K /N / R / S / T | |
| 入力コネクタ | ミニチュア熱電対 | |
| 一般事項 | ||
| PC 接続 | USB 2.0 | |
| 機器のコネクタタイプ | USB 2.0 タイプB | |
| 外形寸法 | 201 mm x 104 mm x 34 mm | |
| 温度範囲(動作時、推定精度) | 20℃ ~ 30 ℃ | |
| 安全性 | 2014 / 35 / EU : 欧州低電圧指令に準拠した設計 | |
| EMC認証 | 2014 / 30 / EU : EMC指令適合試験済み | |
| ソフトウエア | PicoLog 6、PicoSDK(www.picotech.com/downloadsからダウンロードいただけます) サンプルコード(PicoのGitHubページ:github.com/picotechからご利用いただけます) |
|
互換性のある熱電対
| タイプ | 全範囲(℃) | 0.1℃分解能 | 0.025℃分解能 |
| B | 20 ~ 1820 | 150 ~ 1820 | 600 ~ 1820 |
| E | - 270 ~ 910 | - 270 ~ 910 | - 260 ~ 910 |
| J | - 210 ~ 1200 | - 210 ~ 1200 | - 210 ~ 1200 |
| K | - 270 ~ 1370 | - 270 ~ 1370 | - 250 ~ 1370 |
| N | - 270 ~ 1300 | - 260 ~ 1300 | - 230 ~ 1300 |
| R | - 50 ~ 1760 | - 50 ~ 1760 | 20 ~ 1760 |
| S | - 50 ~ 1760 | - 50 ~ 1760 | 20 ~ 1760 |
| T | - 270 ~ 400 | - 270 ~ 400 | - 250 ~ 400 |
タイプK 及びタイプTの熱電対
| 製品名 | 説明 |
| SE059 熱電対タイプK | 高温、露出チップ、ファイバーグラス被覆(断熱)、1 m |
| SE060 熱電対タイプK | 高温、露出チップ、ファイバーグラス被覆(断熱)、2 m |
| SE061 熱電対タイプK | 高温、露出チップ、ファイバーグラス被覆(断熱)、3 m |
| SE062 熱電対タイプK | 高温、露出チップ、ファイバーグラス被覆(断熱)、5 m |
| SE002 熱電対タイプK | プローブ、空気、4.5mmチップ |
| SE001 熱電対タイプK | 露出チップ、ファイバーグラス被覆(断熱)、1 m |
| SE030 熱電対タイプK | 露出チップ、ファイバーグラス被覆(断熱)、2 m |
| SE031 熱電対タイプK | 露出チップ、ファイバーグラス被覆(断熱)、5 m |
| SE000 熱電対タイプK | 露出チップ、テフロン(PTFE) 被覆(断熱)、1 m |
| SE027 熱電対タイプK | 露出チップ、テフロン(PTFE) 被覆(断熱)、2 m |
| SE028 熱電対タイプK | 露出チップ、テフロン(PTFE) 被覆(断熱)、3 m |
| SE029 熱電対タイプK | 露出チップ、テフロン(PTFE) 被覆(断熱)、10 m |
| SE003 熱電対タイプK | 挿入、3.3 mmチップ |
| SE004 熱電対タイプK | リボン表面、8 mmチップ |
| SE056 熱電対タイプT | 防水ステンレス鋼製チップ5mm×50mm、シリコン被覆(断熱)、3 m |
| SE057 熱電対タイプT | 防水ステンレス鋼製チップ5mm×50mm、シリコン被覆(断熱)、5 m |
| SE058 熱電対タイプT | 防水ステンレス鋼製チップ5mm×50mm、シリコン被覆(断熱)、10 m |
| SE051 熱電対タイプT | 露出チップ、ファイバーグラス被覆(断熱)、1 m |
| SE052 熱電対タイプT | 露出チップ、ファイバーグラス被覆(断熱)、2 m |
| SE053 熱電対タイプT | 露出チップ、ファイバーグラス被覆(断熱)、3 m |
| SE054 熱電対タイプT | 露出チップ、ファイバーグラス被覆(断熱)、5 m |
| SE055 熱電対タイプT | 露出チップ、ファイバーグラス被覆(断熱)、10 m |
| SE046 熱電対タイプT | 露出チップ、テフロン(PTFE)被覆(断熱)、1 m |
| SE047 熱電対タイプT | 露出チップ、テフロン(PTFE)被覆(断熱)、2 m |
| SE048 熱電対タイプT | 露出チップ、テフロン(PTFE)被覆(断熱)、3 m |
| SE049 熱電対タイプT | 露出チップ、テフロン(PTFE)被覆(断熱)、5 m |
| SE050 熱電対タイプT | 露出チップ、テフロン(PTFE)被覆(断熱)、10 m |
標準アクセサリ
USB2.0ケーブル(1.8 m)
オプションアクセサリ
TC-08シングルチャンネル端子盤
MI106 USB2.0 ケーブル (1.8 m)
TA268 USB2.0 ケーブル (0.5 m)
MI121 USB2.0 ケーブル (4.5 m)
保証期間
5年間無償保証
商品仕様
| 製品名: | PicoLog TC-08 |
|---|---|
| 型番: | PicoLog TC-08 |
| メーカー: | Pico Technology |
