Pico Technology (ピコテクノロジー) PicoConnect 920 Kit 6～9GHzギガビットプローブヘッド6種、ケーブル2本
特徴
PicoConnect 920シリーズプローブの最先端の性能をご体験ください。最大18Gbpsの速度と9GHzの帯域幅を実現します。これらのパッシブプローブは、通信からデータセンターまで、幅広いアプリケーションにおける高速デジタルテスト向けに設計されています。手頃な価格と高い信頼性を兼ね備えたPicoConnect 920シリーズは、要求の厳しいテスト環境において正確な信号捕捉を実現する頼りになるソリューションです。
- 5:1、10:1、20:1の分割比でACまたはDC結合可能な交換可能なプローブヘッド
- 高速ロジック電圧アプリケーションに最適
- 最大 9 GHz の帯域幅、最大 18 Gb/s の最大使用可能データレート
- 極めて低い負荷容量 < 0.3 pF (typ.)、上限テスト限界 0.4 pF
- 40 ps未満の遷移時間
- Z0 = 0Ω～100Ωの高速伝送線路の正確なプロービング
- パッシブ設計により、高ダイナミックレンジ、低ノイズ、直線性、長期平坦性を実現
- 非常に高い入力スルーレートに耐え、電磁放電耐性を備え、飽和および回復特性がありません
高振幅パルスおよびバーストアプリケーションに対応できます
互換性
PicoConnect 920 シリーズ パッシブ プローブは、次のような 50 Ω 入力インピーダンスを持つあらゆる計測機器で使用できます。
- オシロスコープ
- サンプリングオシロスコープ
- 受信機
- スペクトルおよび変調アナライザ
- パワーメーター
- ミリボルトメーター
- ネットワークアナライザー
ユニークなデザインと構造
PicoConnect 920シリーズ ギガビットデジタルプローブの核となるのは、革新的なインPCB構造です。この先進的な設計により、低容量化だけでなく、コプレーナマイクロ波の完全性も確保され、高精度で信頼性の高いデジタル測定が可能になります。
精度と柔軟性を重視した920シリーズプローブは、小型で交換可能なプローブヘッドを備え、幅広い分周比、帯域幅、カップリングタイプに対応しています。この汎用性により、様々なギガビットデジタルテストシナリオにシームレスに適応し、デジタルプロービング技術の新たな基準を確立します。
高速パフォーマンス
高速デジタルテストの需要がますます高まる中、PicoConnect 920シリーズはまさにその要求に応えます。最大18Gbpsの伝送速度を誇るこれらのプローブは、高速デジタル信号を高精度かつ正確に捕捉・解析する上で優れた性能を発揮します。
40 ps 未満の遷移時間により、最速の信号でも最高の忠実度でキャプチャできることが保証され、PicoConnect 920 シリーズは要求の厳しいギガビット デジタル テスト アプリケーションに最適な選択肢となります。
低侵襲性パッシブオシロスコーププロービング
PicoConnect 920シリーズパッシブプローブは、非侵襲性または低侵襲性の測定機能を備え、信号干渉を最小限に抑えながら信号整合性を維持します。
この革新的な設計により、かさばる侵襲性のプロービングソリューションが不要になり、ギガビットデジタルエンジニアにとってより実用的で費用対効果の高い選択肢となります。
ACまたはDC結合オシロスコーププローブヘッド
Picoは、交換可能なプローブヘッドの選択により、AC結合とDC結合の柔軟性も実現しています。
低インピーダンスプローブは、プローブされた信号に負荷をかけ、振幅をわずかに低減します。信号にDCバイアスがある場合は、信号源に電流を供給または吸収するため、デバイスの動作バイアスが変化する可能性があります。
AC結合プローブはDCバイアスの問題を回避します。
低周波3dBカットオフは160kHz未満、パルストップまたはベースのドループはすべてのAC結合モデルで0.1%/ns未満です。
AC結合プロービングの用途としては、HDMI、USB、SATA、ECL、PECLなどのDCバイアスされたデータストリーム、および電源ラインや制御ライン上の微小信号のプロービング（電流ノイズやデカップリングの問題の検出など）が挙げられます。
交換可能な分割比5:1、10:1、20:1
ギガビットデジタルテストでは柔軟性が最も重要です。PicoConnect 920シリーズは、交換可能なプローブヘッドによりまさにそれを実現します。5:1、10:1、20:1の分周比を備えたこれらのプローブは、幅広いデジタル信号振幅と要件に対応します。
低電圧ロジックのプロービングでも高速データストリームのプロービングでも、エンジニアは最適なプローブ比を選択して、正確かつ効率的な測定を実現できます。この汎用性により、PicoConnect 920シリーズは様々なギガビットデジタルテストシナリオにシームレスに適応し、デジタル解析の生産性と効率性を向上させます。
価格の突破
PicoConnect 920シリーズRFプローブは、高度な技術と優れた性能にもかかわらず、かつてない価格を実現しています。従来、同様の機能を備えたRFプローブは非常に高価で、多くのエンジニアや研究者にとって手の届かないものでした。
PicoConnect 920シリーズは、価格と品質を両立し、RFテストアプリケーションにおいて卓越した価値を提供します。単体でもキットでも、PicoConnect 920シリーズは性能を犠牲にすることなく、費用対効果の高いソリューションを提供します。
高度な機能
PicoConnect 920シリーズは、高速性能と手頃な価格に加え、ギガビットデジタルテスト向けにカスタマイズされたさまざまな高度な機能を誇ります。
高波高率パルス機能
ギガビット デジタル アプリケーションでよく見られる高振幅パルス信号の解析に適しています。
幅広い互換性
イーサネット、USB3、HDMI、SATA、PCI、LVDS など、さまざまな高速ケーブル、チップ間、バックプレーン インターフェイスと互換性があります。
スリムで指先で操作できるデザイン
微細スケールでも正確で安定したプロービングを保証し、デジタル テスト環境における精度と使いやすさを向上させます。

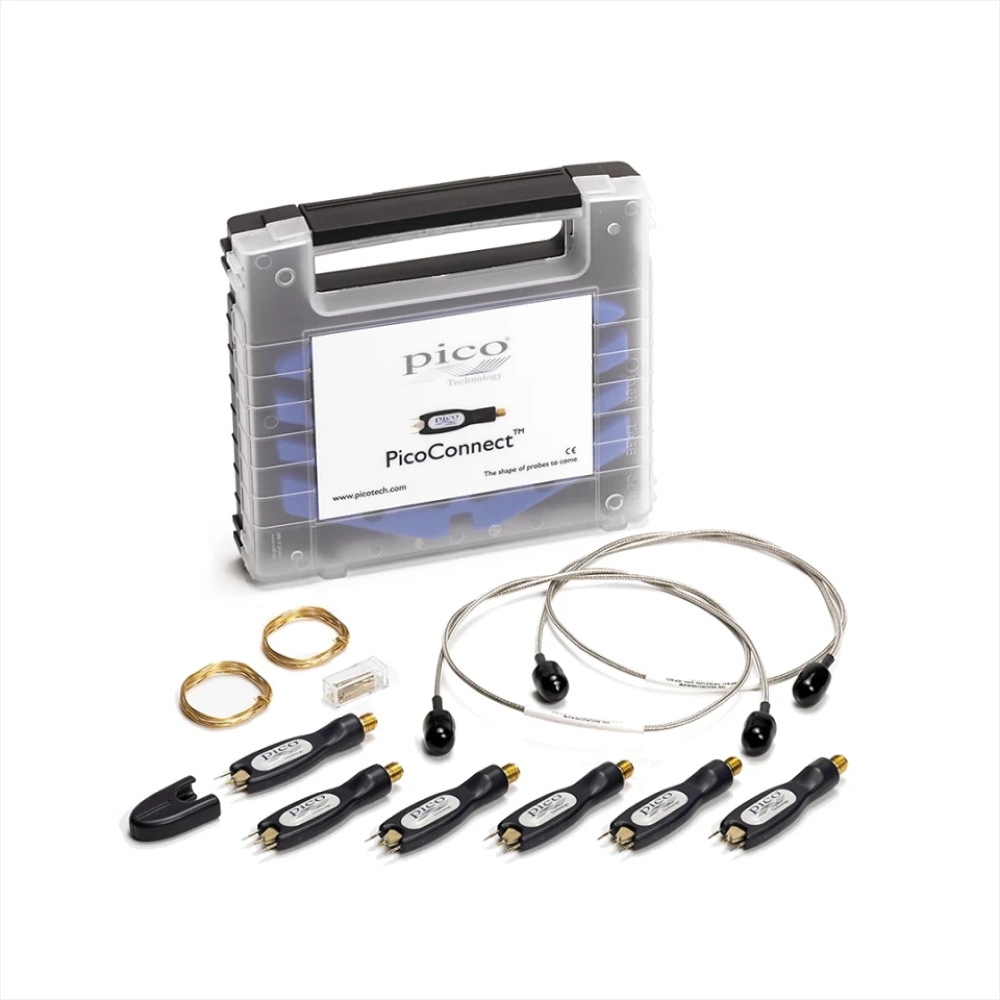

4個分の価格で6個のパッシブプローブ
インピーダンス、分割比、結合の最適な妥協点は、当社の6つのプローブキットで実現できます。
- PicoConnect 920シリーズプローブヘッド6個
- 高精度60 cm 085低損失ケーブル2本
- クイックスタートガイド
- 交換用金メッキプローブとグランドチップのセット
- はんだ付けされた金メッキ線の2つのコイル
- 収納・持ち運び用ケース
仕様
| モデル | 921 | 922 | 923 | 924 | 925 | 926 |
|---|---|---|---|---|---|---|
| 公称分割比 | 20:1 | 10:1 | 5:1 | |||
| 帯域幅（–3 dB） | 6GHz以上 | 7GHz以上 | 9GHz以上 | |||
| 最大使用可能データレート（基本） | 12 Gbps | 14 Gbps | 18 Gbps | |||
| 最大使用可能データレート（第3高調波） | 4 Gb/秒 | 4.6 Gb/秒 | 6 Gb/秒 | |||
| 最大使用可能データレート（第5高調波） | 2.4 Gb/秒 | 2.8 Gb/秒 | 3.6 Gb/秒 | |||
| 移行時間 | < 58.3 ps | 50ps未満 | < 38.8 ps | |||
| プローブ先端インピーダンス（公称値） | 515Ω | 250Ω | 220Ω | |||
| プローブ先端容量（標準） | 0.3 pF | |||||
| プローブ先端容量（最大） | 0.4 pF | |||||
| 線路Z 0 = 40Ω～60Ωの精度[1] | ±0.20 dB未満（±2.4%） | ±0.27 dB (±3.1%) 未満 | ±0.25 dB未満（±2.9%） | |||
| 線路Z 0 = 0Ω～100Ωの精度[2] | ±0.48 dB未満（±5.6%） | < ±0.86 dB (±10.4%) | < ±0.90 dB (±10.9%) | |||
| 線路Z 0 = 75Ωの公称誤差[3] | < –0.19 dB (–2.2%) | < –0.40 dB (–4.5%) | < –0.48 dB (–5.3%) | |||
| 連続電圧[4] | 7 V AC RMS | 7V RMS | 5 V AC RMS | 5V RMS | 5 V AC RMS | 5V RMS |
| DCブロッキング電圧（最大） | 50V DC | - | 50V DC | - | 50V DC | - |
| ピーク電圧[5,6] | 25V未満 | |||||
| マーク：ピーク電圧のスペース | < 1:20 (5%) | 1:30未満（3.3%） | 1:30未満（3.3%） | |||
| カップリング[4] | 交流 | DC | 交流 | DC | 交流 | DC |
| 低周波カットオフ（–3 dB） | 70kHz | - | 140kHz | - | 160kHz | - |
| 脈拍/眼瞼下垂 | > 20 ns / % | - | > 10 ns / % | - | > 10 ns / % | - |
| 平坦性（±0.5 dB） | 210 kHz～2 GHz | DC～2GHz | 420 kHz～2 GHz | DC～2GHz | 480 kHz～2 GHz | DC～2GHz |
| 出力インピーダンス[6] （テストノードインピーダンス50Ωの場合） |
54Ωマッチング | 48Ωマッチング | 187Ωの比類のない | |||
| 23℃における電圧ノイズの増加 | 0.9 nV/√Hz | 0.9 nV/√Hz | 1.6 nV/√Hz | |||
環境
| 動作温度範囲 | 0～50℃ |
|---|---|
| 保管温度範囲 | –20～70℃ |
| 記載された仕様の温度範囲 | 15～40℃ |
| 動作湿度範囲 | 5%～80% RH（結露なし） |
| 保管湿度範囲 | 5%～95% RH（結露なし） |
| 高度範囲 | 最大2000メートル |
| 汚染度 | 2 |
| 安全認証 | EN 61010-031 電気測定および試験用ハンドヘルドプローブアセンブリの安全要件 |
| EMC承認 | 適用できない |
| 環境認可 | 2012/19/EU - 電気電子機器廃棄物 2011/65/EU - 電気電子機器における特定有害物質の使用制限 |
一般
| 出力コネクタ（プローブヘッド） | SMA(f) |
|---|---|
| 付属ケーブル | 60 cm SMA(mm) 精密スリーブなし高屈曲 085 マイクロ波同軸ケーブル (スリーブなしおよび 30 cm のオプションも利用可能) |
| 付属アクセサリ | 交換用プローブ チップのパック、はんだ付けされた金メッキ線の 2 つのコイル、SMA から BNC へのアダプタ (RF、マイクロ波、パルス モデルのみ) |
| 寸法（プローブヘッド） | 68 x 19 x 11 mm |
| 公称プローブチップピッチ | 5ミリメートル |
| 重さ | 5グラム |
すべての仕様は予告なく変更されることがあります。
注 1: ライン インピーダンス範囲は、最も一般的な 50 Ω (差動 100 Ω) および 45 Ω (差動 90 Ω) ライン ± 20% の不整合を表します。
注 2: ライン インピーダンス範囲は、0 Ω ～ 100 Ω (差動 200 Ω) の範囲のすべての一般的な伝送ラインまたはテスト ノード インピーダンスをカバーします。
注 3: 注意: AC 結合プローブを使用する場合は、接続された計測器への損傷を避けるため、テスト ノードの DC バイアスを公称プローブ比で割った値に等しい過渡電圧に耐えられることを確認してください。
注 4: 通常、接続された計測器で結果をスケーリングして、この小さな公称誤差を補正することが
可能です。
注 5: 警告: ピーク電圧が 46.7 V を超える場合、タッチ電流が EN 61010-031 の許容制限内に収まるように
注6：注意：プローブの損傷を防ぐため、パルス周期中のRMS電圧は指定されたプローブ定格内に収まる必要があります。
注7：出力インピーダンスが整合していないプローブは、接続された計測器入力の不整合によって反射されるパルスの異常を吸収しません。したがって、パルスの忠実度と平坦性は、計測器の良好な整合に大きく依存します。
商品仕様
| 型番: | PQ066 |
|---|---|
| メーカー: | Pico Technology |
