Pico Technology (ピコテクノロジー) PicoConnect 910 Kit 4～5GHzギガビットプローブヘッド6種、ケーブル2本
特徴
最先端のPicoConnect 910シリーズRFパッシブプローブは、最大5GHzの高周波RFアプリケーション向けに綿密に設計されています。これらのオシロスコーププローブは、RFおよびマイクロ波テストのニーズに合わせて特別に設計されており、比類のない性能と汎用性を提供します。
- 5:1、10:1、20:1の分割比でACまたはDC結合可能な交換可能なプローブヘッド
- 最大5GHzの帯域幅
- 70 ps未満の遷移時間
- 極めて低い負荷容量 < 0.3 pF (typ.)、上限テスト限界 0.4 pF
- Z0 = 0Ω～100Ωの高速伝送線路の正確なプロービング
- 低インピーダンスプローブ入力の負荷を補正するために規定のプローブ比を補正
- クラス最高の未補正脈拍眼反応および脈拍眼障害。
- パッシブ設計により、高ダイナミックレンジ、低ノイズ、直線性、長期平坦性を実現
互換性
PicoConnect 910 シリーズ パッシブ プローブは、次のような 50 Ω 入力インピーダンスを持つあらゆる計測機器で使用できます。
- オシロスコープ
- サンプリングオシロスコープ
- 受信機
- スペクトルおよび変調アナライザ
- パワーメーター
- ミリボルトメーター
- ネットワークアナライザー
ユニークなデザインと構造
PicoConnect 910シリーズRFプローブの核となるのは、革新的なPCB内構造です。この高度な設計により、低容量化だけでなく、コプレーナマイクロ波の完全性も確保され、正確で信頼性の高いRFおよびマイクロ波測定が可能になります。
従来のプローブとは異なり、PicoConnect 910 シリーズは、広範囲の分割比、帯域幅、結合タイプをカバーする小型の交換可能なプローブ ヘッド システムを誇ります。
この汎用性により、RFエンジニアはプローブを様々なRFテストシナリオに容易に適応させることができます。さらに、PCB内構造はPico Technologyの特許取得済み知的財産であり、これらのプローブの独自性と独自性を強調しています。
高周波性能
高周波RFテストの需要がますます高まる中、PicoConnect 910シリーズはまさにその要求に応える製品です。
最大5GHzの帯域幅を備えたこれらのプローブは、比類のない精度で高周波RF信号を捕捉・解析する優れた性能を備えています。
70 ps未満の遷移時間により、最高速の信号も正確に捕捉できるため、PicoConnect 910シリーズは要求の厳しいRFテストアプリケーションに最適です。
RF回路の特性評価、通信信号の解析、RFシステムのトラブルシューティングなど、あらゆる用途において、これらのプローブは常に卓越した性能を発揮します。
高周波性能
高周波RFテストの需要がますます高まる中、PicoConnect 910シリーズはまさにその要求に応える製品です。最大5GHzの帯域幅を備えたこれらのプローブは、比類のない精度で高周波RF信号を捕捉・解析する優れた性能を備えています。
70 ps未満の遷移時間により、最高速の信号も正確に捕捉できるため、PicoConnect 910シリーズは要求の厳しいRFテストアプリケーションに最適です。RF回路の特性評価、通信信号の解析、RFシステムのトラブルシューティングなど、あらゆる用途において、これらのプローブは常に卓越した性能を発揮します。
ACまたはDC結合オシロスコーププローブヘッド
Picoは、交換可能なプローブヘッドの選択により、AC結合とDC結合の柔軟性も実現しています。
低インピーダンスプローブは、プローブされた信号に負荷をかけ、振幅をわずかに低減します。信号にDCバイアスがある場合は、信号源に電流を供給または吸収するため、デバイスの動作バイアスが変化する可能性があります。
AC結合およびパルストップまたはベースのドループは、すべてのAC結合モデルにおいて0.1%/ns未満です。
AC結合プロービングの用途としては、HDMI、USB、SATA、ECL、PECLなどのDCバイアスデータストリーム、および電源ラインや制御ライン上の微小信号のプロービング（電流ノイズやデカップリングの問題の検出など）が挙げられます。
交換可能な分割比5:1、10:1、20:1
PicoConnect 910シリーズRFプローブは、交換可能なプローブヘッドにより、これまでにない柔軟性を実現します。
5:1、10:1、20:1の分周比を備えたこれらのプローブは、幅広いRF信号振幅と要件に対応します。
低振幅ロジック信号から高振幅RF信号まで、エンジニアは最適な分周比を選択して、正確かつ効率的な測定を実現できます。
この汎用性により、PicoConnect 910シリーズは様々なRFテストシナリオにシームレスに適応し、RF解析の生産性と効率性を向上させます。
価格の突破
PicoConnect 910シリーズRFプローブは、高度な技術と優れた性能にもかかわらず、かつてない価格を実現しています。従来、同様の機能を備えたRFプローブは非常に高価で、多くのエンジニアや研究者にとって手の届かないものでした。
PicoConnect 910シリーズは、価格と品質を両立し、RFテストアプリケーションにおいて卓越した価値を提供します。単体でもキットでも、PicoConnect 910シリーズは性能を犠牲にすることなく、費用対効果の高いソリューションを提供します。

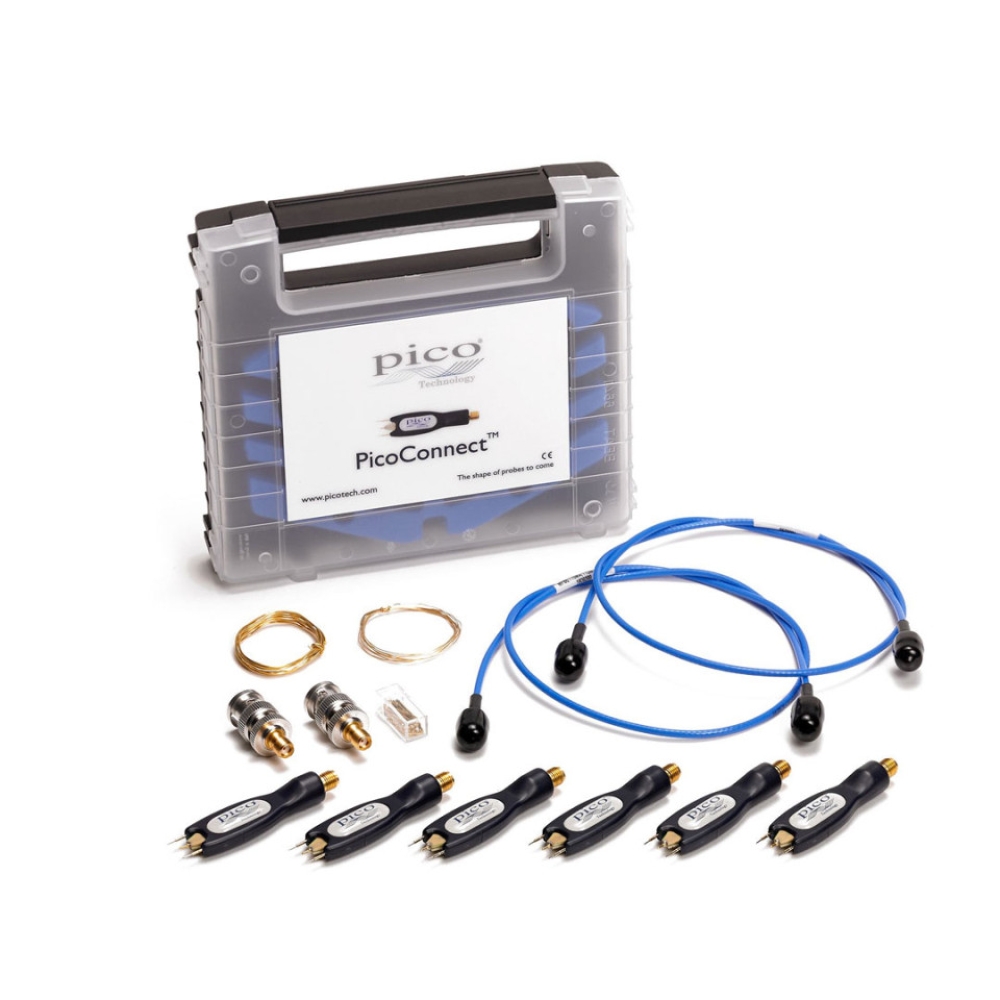

4個分の価格で6個のパッシブプローブ
インピーダンス、分割比、結合の最適な妥協点は、当社の6つのプローブキットで実現できます。
- PicoConnect 910シリーズプローブヘッド6個
- 高精度60 cm 085低損失ケーブル2本
- SMA-BNC アダプタ 2 個 (RF およびマイクロ波モデルのみ)
- クイックスタートガイド
- 交換用金メッキプローブとグランドチップのセット
- はんだ付けされた金メッキ線の2つのコイル
- 収納・持ち運び用ケース
仕様
| モデル | 911 | 912 | 913 | 914 | 915 | 916 |
|---|---|---|---|---|---|---|
| 公称分割比 | 20:1 | 10:1 | 5:1 | |||
| 帯域幅（–3 dB） | 4GHz以上 | 4GHz以上 | 5GHz以上 | |||
| 最大使用可能データレート（基本） | 8Gb/秒 | 8Gb/秒 | 10 Gbps | |||
| 最大使用可能データレート（第3高調波） | 2.6 Gb/秒 | 2.6 Gb/秒 | 3.3 Gb/秒 | |||
| 最大使用可能データレート（第5高調波） | 1.6 Gb/秒 | 1.6 Gb/秒 | 2 Gb/秒 | |||
| 移行時間 | < 87.5 ps | < 87.5 ps | 70ps未満 | |||
| プローブ先端インピーダンス（公称値） | 960Ω | 440Ω | 230Ω | |||
| プローブ先端容量（標準） | 0.3 pF | |||||
| プローブ先端容量（最大） | 0.4 pF | |||||
| 線路Z 0 = 40Ω～60Ωの精度[1] | ±0.13 dB (±1.6%) 未満 | ±0.18 dB未満（±2.1%） | ±0.30 dB未満（±3.4%） | |||
| 線路Z 0 = 0Ω～100Ωの精度[2] | ±0.25 dB未満（±2.9%） | < ±0.50 dB (±6.0%) | ±0.93 dB未満（±10.2%） | |||
| 線路Z 0 = 75Ωの公称誤差[3] | < –0.17 dB (–1.9%) | < –0.26 dB (–2.9%) | < –0.54 dB (–6.0%) | |||
| 連続電圧[4] | 14 V AC RMS | 14 V RMS | 10 V AC RMS | 10 V RMS | 8 V AC RMS | 8V RMS |
| DCブロッキング電圧（最大） | 50V DC | - | 50V DC | - | 50V DC | - |
| ピーク電圧[5,6] | 150V未満 | |||||
| ピーク電圧時のパルス幅 | 500ナノ秒未満 | |||||
| マーク：ピーク電圧のスペース | < 1:120 (0.8%) | < 1:230 (0.4%) | < 1:360 (0.3%) | |||
| カップリング[4] | 交流 | DC | 交流 | DC | 交流 | DC |
| 低周波カットオフ（–3 dB） | 40kHz | - | 80kHz | - | 150kHz | - |
| 脈拍/眼瞼下垂 | > 50 ns / % | - | > 20 ns / % | - | > 10 ns / % | - |
| 平坦性（±0.5 dB） | 120 kHz～2 GHz | DC～2GHz | 240 kHz～2 GHz | DC～2GHz | 450 kHz～2 GHz | DC～2GHz |
| 出力インピーダンス[6] （テストノードインピーダンス50Ωの場合） |
717Ω | 245Ω | 203Ω | |||
| 23℃における電圧ノイズの増加 | 3.4 nV/√Hz | 2.0 nV/√Hz | 1.7 nV/√Hz | |||
環境
| 動作温度範囲 | 0～50℃ |
|---|---|
| 保管温度範囲 | –20～70℃ |
| 記載された仕様の温度範囲 | 15～40℃ |
| 動作湿度範囲 | 5%～80% RH（結露なし） |
| 保管湿度範囲 | 5%～95% RH（結露なし） |
| 高度範囲 | 最大2000メートル |
| 汚染度 | 2 |
| 安全認証 | EN61010-031 電気測定および試験用ハンドヘルドプローブアセンブリの安全要件 |
| EMC承認 | 適用できない |
| 環境認可 | 2012/19/EU - 電気電子機器廃棄物 2011/65/EU - 電気電子機器における特定有害物質の使用制限 |
一般
| 出力コネクタ（プローブヘッド） | SMA(f) |
|---|---|
| 付属ケーブル | 60 cm SMA(mm) 精密スリーブなし高屈曲 085 マイクロ波同軸ケーブル (スリーブなしおよび 30 cm のオプションも利用可能) |
| 付属アクセサリ | 交換用プローブ チップのパック、はんだ付けされた金メッキ線の 2 つのコイル、SMA から BNC へのアダプタ (RF、マイクロ波、パルス モデルのみ) |
| 寸法（プローブヘッド） | 68 x 19 x 11 mm |
| 公称プローブチップピッチ | 5ミリメートル |
| 重さ | 5グラム |
すべての仕様は予告なく変更されることがあります。
注 1: ライン インピーダンス範囲は、最も一般的な 50 Ω (差動 100 Ω) および 45 Ω (差動 90 Ω) ライン ± 20% の不整合を表します。
注 2: ライン インピーダンス範囲は、0 Ω ～ 100 Ω (差動 200 Ω) の範囲のすべての一般的な伝送ラインまたはテスト ノード インピーダンスをカバーします。
注 3: 注意: AC 結合プローブを使用する場合は、接続された計測器への損傷を避けるため、テスト ノードの DC バイアスを公称プローブ比で割った値に等しい過渡電圧に耐えられることを確認してください。
注 4: 通常、接続された計測器で結果をスケーリングして、この小さな公称誤差を補正することが可能です。
注 5: 警告: ピーク電圧が 46.7V を超える場合、タッチ電流が EN61010: 2010 の許容制限内に収まるように
注6：注意：プローブの損傷を防ぐため、パルス周期中のRMS電圧は指定されたプローブ定格内に収まる必要があります。
注7：出力インピーダンスが整合していないプローブは、接続された計測器入力の不整合によって反射されるパルスの異常を吸収しません。したがって、パルスの忠実度と平坦性は、計測器の良好な整合に大きく依存します。
商品仕様
| 型番: | PQ067 |
|---|---|
| メーカー: | Pico Technology |
