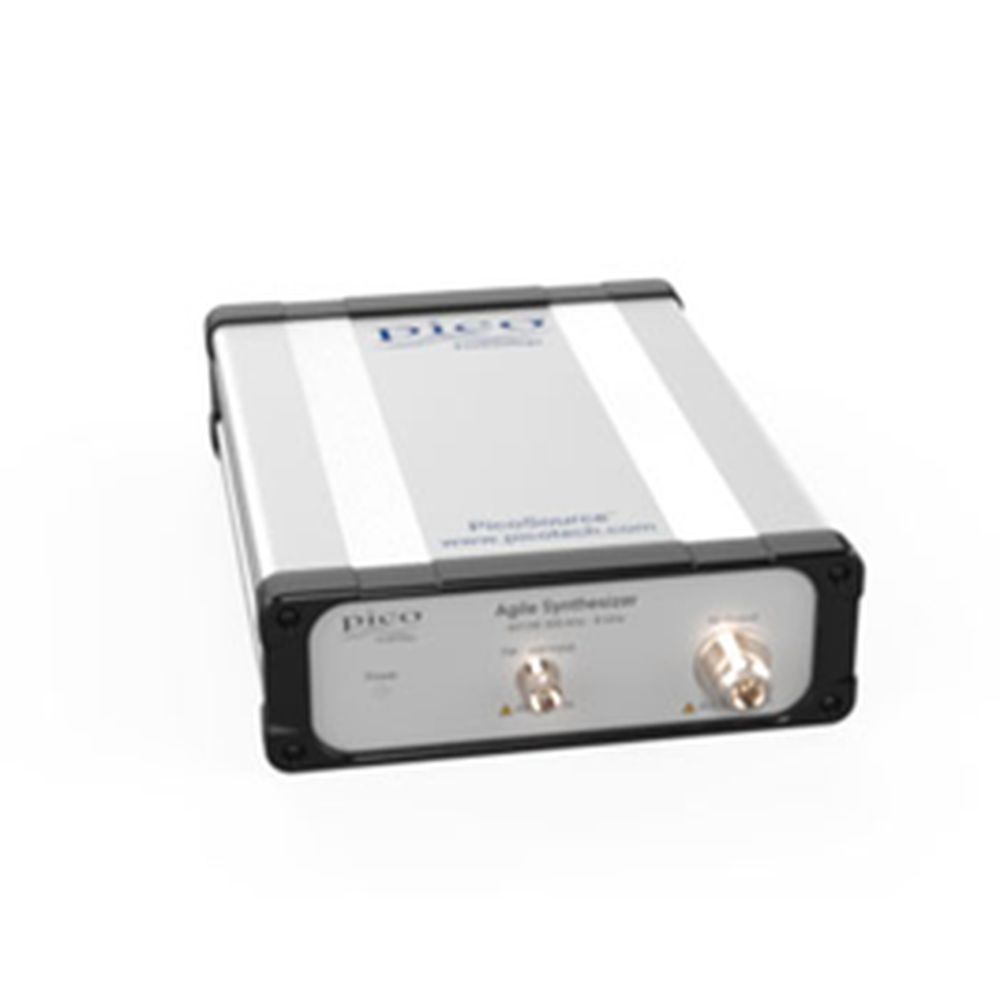

Pico Technology アジャイル・シンセサイザー 8GHz PicoSource AS108

定価: ¥1,199,000(税込)
セール価格: ¥1,083,500 (税込) 9%OFF
メーカー: Pico Technology
型番: PicoSource AS108
数量:
在庫: 在庫あり

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

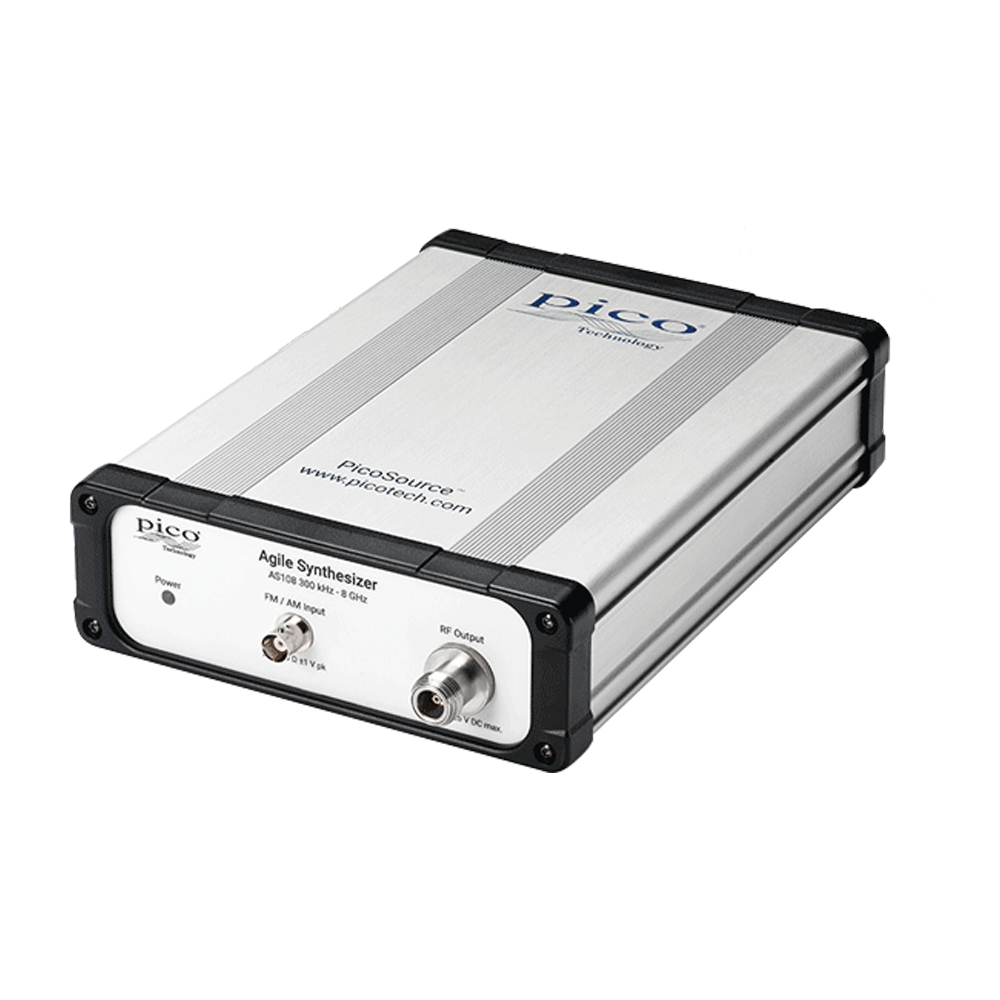

PicoSource AS108 8GHz アジャイル・シンセサイザ

特徴/性能

ポータブルなコストパフォーマンスに優れた8 GHz のシンセサイザ。 -15 ~ +15 dBm のダイナミックレンジ、高速セトリングタイム、プログラム可能な位相、周波数、および振幅により、幅広いアプリケーションに対応します。

  • 300 kHz~8 GHz周波数帯域
  • -15 dBm ~ +15 dBm のダイナミックレンジ
  • 10 ppm まで 55 us の高速周波数セトリング時間
  • 高速振幅セトリング時間:1 dBまで < 25 us 及び 0.1 dBまで < 200 us
  • -100 dBc/Hz 位相ノイズ(1 GHz, 10 kHz オフセット)
  • スイープ、ホップ、リスト(周波数&レベル、または位相&レベル)
  • FM、PM、AM変調 (内部正弦波または外部入力)
  • 外部リファレンスクロックI/O およびトリガI/O
  • 12V~15VDC電源、コンパクトな筐体

PicoSource AS108 仕様

標準条件:周囲温度15 ℃~30 ℃、電源投入後20分。

キャリア波
周波数レンジ 300 kHz ~ 8.192 GHz
周波数分解能 300 kHz ~ 125 MHz        1 Hz
>125 MHz ~ 4 GHz       10 Hz
> 4 GHz                         20 Hz
周波数セトリング時間 ±10 ppmまで 55 us(最大) 50 us(代表値)
周波数精度(内部基準) ± 5 ppm
出力パワーレンジ - 15 dBm ~ +15 dBm
スイープ、ホップ、リスト・モード
スイープ、ホップ、リスト パラメータ 周波数、レベル、位相、周波数&レベル、位相&レベル
ディスクリート・スイープまたはリストポイント 2 ~ 10001 (2 ~ 1750 ポイント;電源投入時の設定をデバイスに保存するとき) ホップは、ポイントが 2 つだけのスイープの特殊なケースです。
周波数ステップの滞留時間 27 us ~ 65500 us(27 us ~ 1750 us;電源投入時の設定をデバイスに保存するとき) Excepting any step exceeding
±2.2 GHz to or from the frequency
band 7.0 GHz to 8.0 GHz,
minimum dwell 100 μs.
変調
周波数レンジ(内部正弦波) 10Hz ~ 5 kHz
AM 変調度レンジ 0 dBm(キャリア振幅); 5% ~ 90%
0 dBm ~ 9 dBm; 5% ~ 50%
FM 周波数偏移 キャリア周波数の2% または 200 kHz Max
PM 位相偏移 ± 180°
外部変調周波数帯域 DC ~10 kHz
同期 I/O
10 MHz リファレンス出力 BNC(f) 50Ω -3 dBm (最小)        0 dBm (代表値)
外部リファレンス入力 BNC(f) 50Ω -6 dBm (最小)        6 dBm (最大)
一般事項
電源 +12V ~ +15 V DC、12W、2.1 mm ジャック(センター正)
制御インターフェース USB2.0
外形寸法 173 mm W x 232 mm L x 56 mm H (コネクタ除く)
質量 1.78 kg
温度範囲(動作時) 5℃ ~ 40 ℃
EMC認証 EN 61326-1:2013 およびEN 61326-2-1:2013 Part 2-1に適合
無償保証期間 3年

標準アクセサリ

  • クイックスタートガイド
  • アダプタ: 18 GHz、50Ω、SMA (f) – N (m)
  • Picoレンチ
  • 12V 電源
  • USBケーブル 1.8 m
  • キャリー・ケース

オプション

TA314 アダプタ18 GHz 50 Ω SMA(f)-N(m)
TA181 アッテネータ 3 dB 10 GHz 50 Ω SMA (m-f)
TA261 アッテネータ 6 dB 10 GHz 50 Ω SMA (m-f)
TA262 アッテネータ 10 dB 10 GHz 50 Ω SMA (m-f)
TA173 アッテネータ 20 dB 10 GHz 50 Ω SMA (m-f)
TA265 高精度同軸ケーブル(スリーブ付き)30 cm 1.3 dB(13 GHz)
TA312 高精度同軸ケーブル(スリーブ付き)60 cm 2.2 dB(13 GHz)
TA358 デュアルブレークトルクレンチNタイプ1 N·m (8.85 in·lb)
TA356 デュアルブレークトルクレンチSMA/PC3.5/K、1 N·m (8.85 in·lb)

保証期間

3年間無償保証

詳細は製品サポート情報をご覧ください。

商品仕様

製品名: PicoSource AS108
型番: PicoSource AS108
メーカー: Pico Technology
