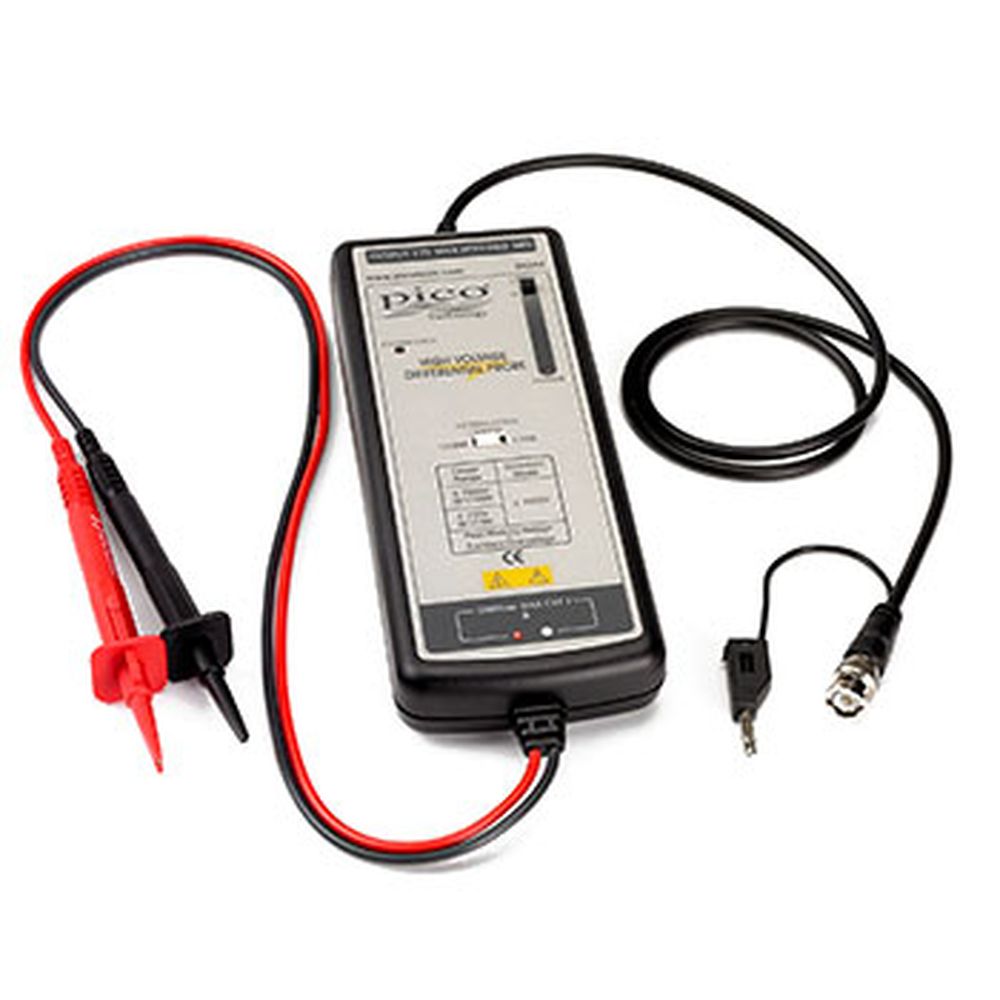

Pico Technology 高電圧差動プローブ 70MHz 7000V 100:1 / 1000:1 TA044

TA044 は、±7000 V (DC + ピーク AC) までの高コモンモード電圧測定アプリケーションに適したアクティブ差動プローブです。

この差動プローブは、標準のシングルエンド入力オシロスコープの機能を拡張し、高電圧差動測定を安全かつ正確に実行できるようにします。電源回路の安全な測定や、シリアル通信バスのロー・スピード差動信号の測定が可能です。

TA044 は、付属の 4 本の 単3電池、または標準で付属の TA531 USB - DC ジャック電源リード経由で電源供給されるアクティブプローブです。TA531 は、汎用 USB充電器 (付属していません) に接続します。

注: このプローブに付属のスプリング・フックの定格は 1000 V です。

TA044の特徴

  • 周波数帯域: DC ~: 70 MHz (-3 dB)
  • アッテネーション:100:1 / 1000:1
  • 差動入力電圧レンジ:
    (100:1): ±:700V (DC + ピークAC) または 700V RMS
    (1000:1): ±:7000V (DC + ピークAC) または 5000V RMS
  • 電源: 単3電池*4 または USB-DCジャック・ケーブル(TA531)

TA044仕様

周波数帯域 DC ~ 70 MHz (–3 dB)
減衰比 100:1/1000:1
DC 精度 ±2%
立上り時間
入力インピーダンス 10 M Ω // 10 pF (片側~GND)
入力電圧
差動レンジ ±700 V (DC + ピーク AC) or 700 V RMS @100:1
±7000 V (DC + ピーク AC) or 5000 V RMS @1000:1
コモンモード・レンジ ±7000V (DC + ピーク AC) or 2500 V RMS (100:1 & 1000:1)
絶対最大値 電圧(コモンモード) ±7000 V (DC + ピーク AC) 又は 2500 V RMS  (100:1 & 1000:1)
絶対最大値 電圧(差動モード) ±7000 V (DC + ピーク AC) 又は 5000 V RMS (100:1 & 1000:1)
出力
最大電圧 ±7 V (50 kΩ 負荷)
オフセット(代表値) <±5 mV
ノイズ(代表値) 0.9 mV RMS
ソースインピーダンス(代表値) 50 Ω
CMRR (代表値) 80 dB @ 60 Hz; 50 dB @ 1 MHz
コネクタ BNC
動作温度 –10 to 40 ℃
動作湿度 25 to 85% RH
電源
バッテリ 単3*4
アダプタ 5V USB-DC パワーケーブル(TA531)
テストリード長 60 cm
BNCケーブル長 90 cm
質量 500 g
寸法 (LxWxH)  202 mm x 83 mm x 38 mm

詳細は製品サポート情報をご覧ください。

商品仕様

製品名: TA044
型番: TA044
メーカー: Pico Technology
