【お問合せ商品】Pico Technology (ピコテクノロジー) PicoScope 6000Eシリーズ用8チャンネルMSOポッドキット TA369

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

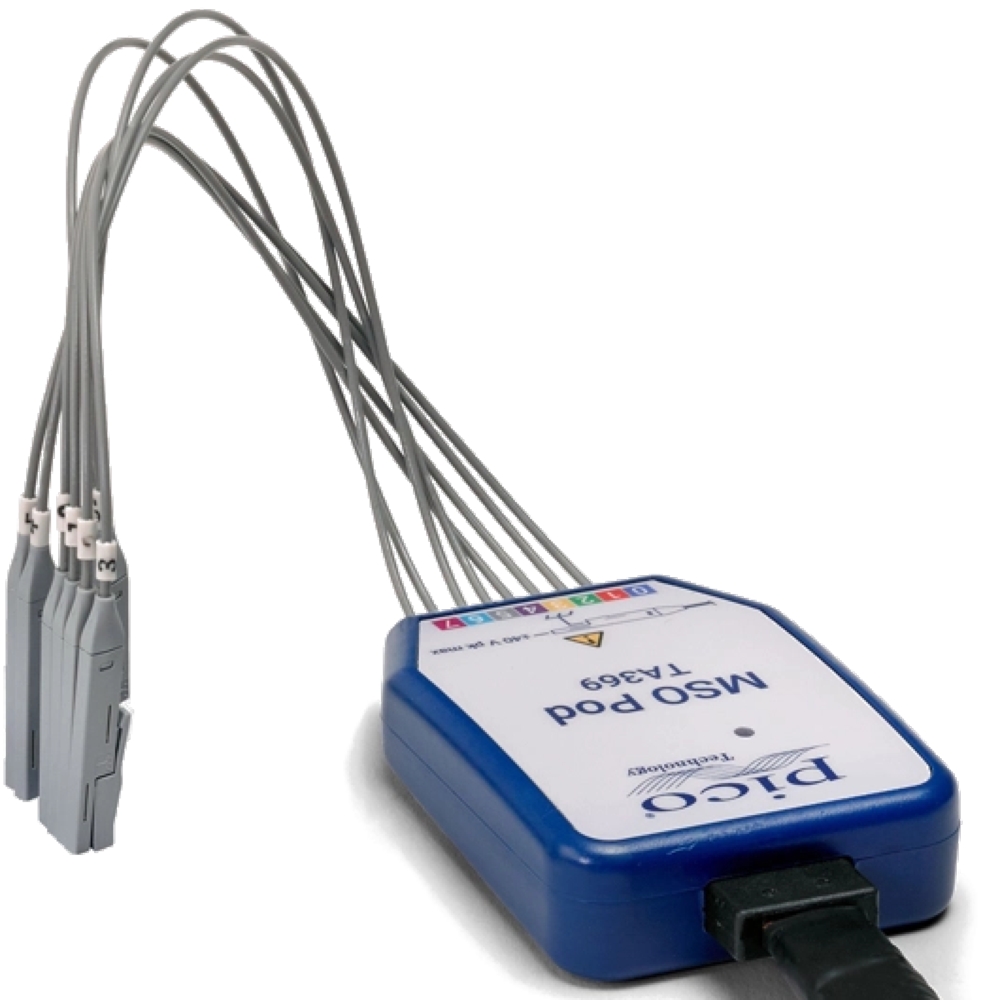

6000Eシリーズ用8チャンネルMSOポッドキット

PicoScope 6000EシリーズのMSO機能は、オシロスコープから電源を供給する着脱可能なアクティブMSOポッドで構成されています。
このポッドには、被測定回路に接続するためのMSOプローブに接続された8本のフライングリードが固定されています。
MSOポッドは、0.5mのデジタルインターフェースケーブルを使用して、オシロスコープ前面パネルにある2つのデジタルインターフェースポートのいずれかに接続します。
PicoScope 6000Eシリーズの全モデルがMSOポッドをサポートしています。

特徴

• ポッドあたり8つのデジタル入力
• 500MHz 帯域幅、1Gb/s
• 16デジタルチャンネルで5GS/sのサンプリング
• 最小パルス幅1ns
• テスト対象デバイスへの負荷が最小限
• 2列、2.54mm (0.1") ピッチのヘッダーに簡単に接続できるアース クリップの選択
• アースリードとミニテストフックが付属

アース線とクリップ

TA369 MSOポッドには、様々なグランドクリップとリードが付属しています。
高速信号で最高の性能を得るには、各プローブのグランド端子を被測定信号にできるだけ近い回路グランドに接続してください。
グランドクリップは、プローブを0.1インチピッチのヘッダーピン2本に装着できるようにし、1ウェイ、4ウェイ、8ウェイのブロックとして提供されます。
グランドリードは標準のヘッダーピンに装着できます。
グランド接続されていないMSOプローブは、グランド接続されたプローブとグランド経路を共有するため、性能が低下し、デジタルチャンネル間のクロストークが発生します。

TA369 MSOポッドキットの内容

• スプリングテストフック（12個入り）
• アース線、94 mm (8)
• 1ウェイグランドクリップ、フライングリードを2 x 1 2.54 mmピッチヘッダーに変換します（8個）
• 4 ウェイ グランド クリップ、フライング リードを 2 x 4 2.54 mm ピッチ ヘッダーに変換します (1 個)
• 8 ウェイ グランド クリップ、フライング リードを 2 x 8 2.54 mm ピッチ ヘッダーに変換します (1 個)
• MSOポッドからオシロスコープへのインターフェースケーブル
• MSOポッドキャリーケース
