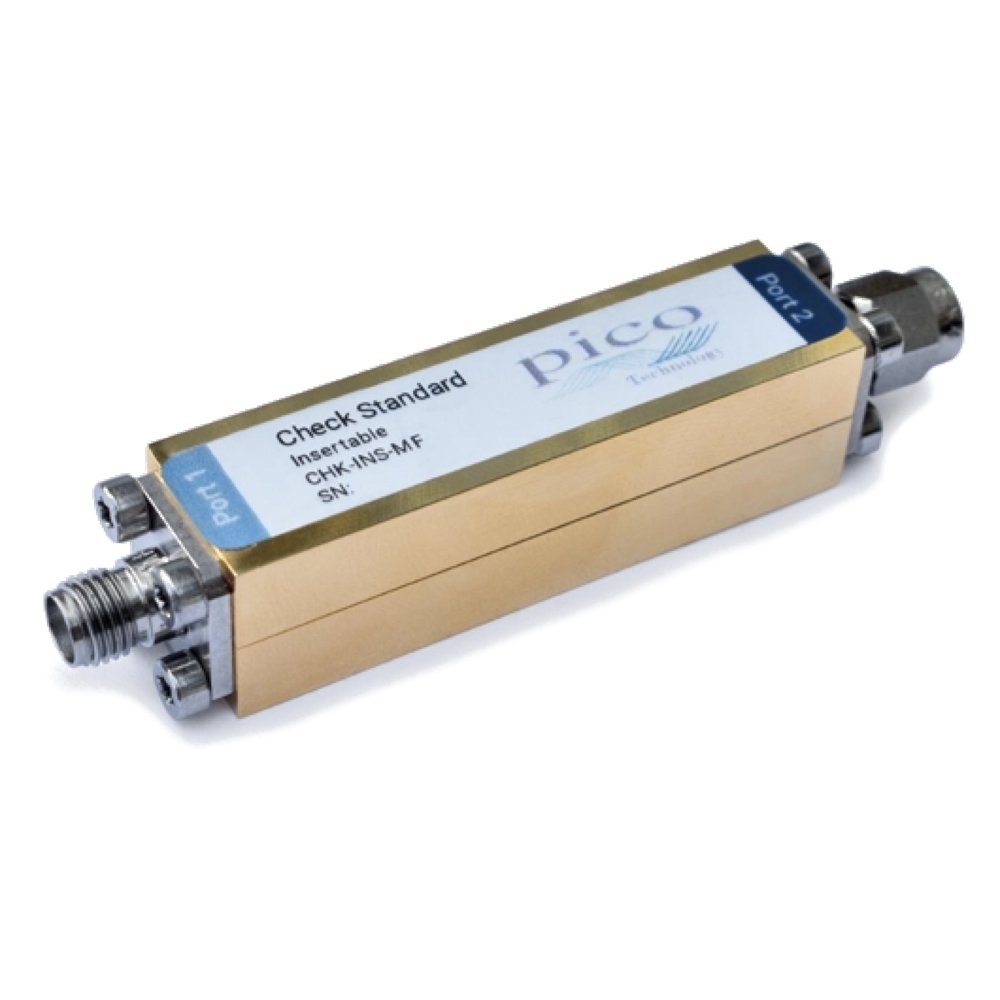

Pico Technology (ピコテクノロジー) CHK-INS-MF 挿入型チェック標準 SMA(mf)
TA430 CHK-INS-MFは、挿入型DUT用のチェックスタンダードです。
オスとメスのポートを備え、測定前、測定中、測定後にネットワーク解析テストセットアップとその校正の精度を検証できます。
ビーティラインに類似した各チェックスタンダードは、PicoVNA 106および108の周波数範囲にわたる、予測可能で滑らかで安定した不整合および伝送特性を持つ、短い不整合ライン（75mm、25Ω）です。
これらのデバイスは、大きく変動する不整合が存在する環境におけるシステム測定精度を検証するため、セットアップの信頼性を担保するための厳しい検証を提供します。
PicoVNA 2ソフトウェアには、デバイス、テストリード、および計測器の規定された測定不確かさの組み合わせとの比較を評価するための比較ユーティリティが搭載されています。
各チェック標準には、USBメモリに保存されたTouchstone測定データが付属しています。
データはPC3.5規格を介して国家規格にトレーサブルです。付属のTouchstone測定データは互換性があり、あらゆるメーカーのVNAの測定を手動で検証するために使用できます。
| デバイス | 帯域幅 | リターンロス | 挿入損失 | コメント |
|---|---|---|---|---|
| TA430 | 0.3～8500MHz | < –30 dB ～ > –6 dB | > –0.2 dB ～ < –1.9 dB | 75 mmの25 Ω不整合線路で形成 |
| レベルと周波数範囲 | 反射振幅/位相 | トランスミッションマグネティック/フェーズ | |||
|---|---|---|---|---|---|
| 参照不確かさ | –15 dB～0 dB | 2MHz未満 | 0.99 dB / 11.3° | 0 dB～+6 dB | 0.57 dB / 8.5° |
| > 2 MHz | 0.71 dB / 5.7° | 0.28 dB / 2.8° | |||
| –25 dB～–15 dB | 2MHz未満 | 1.13 dB / 14.1° | –40 dB～0 dB | 0.42 dB / 2.8° | |
| > 2 MHz | 1.41 dB / 8.5° | 0.14 dB / 1.4° | |||
| –30 dB～–25 dB | 2MHz未満 | 4.24 dB / 28.3° | –60 dB～–40 dB | 0.71 dB / 11.3° | |
| 2MHz未満 | 3.54 dB / 21.2° | 0.42 dB / 5.7° | |||
| –80 dB～–60 dB | 2.83 dB / 21.2° | ||||
| 2.12 dB / 17.0° | |||||
商品仕様
| 型番: | TA430 |
|---|---|
| メーカー: | Pico Technology |
