P2036 受動プローブ 300MHz、2.5mm 10:1、BNC、シングルパック

P2036（シングルパック）は、最大300MHzの帯域幅に対応する最先端の10:1ミニチュアプローブです。プローブコア全体は、高品質のCeramCore™セラミックハイブリッドで作られています。
純同軸設計とレーザートリム抵抗器により、信号パス全体にわたって最高の信号忠実度を確保し、高帯域幅と高速立ち上がり時間を実現し、正確なインパルス測定を実現します。
最大入力電圧は300V CAT IIで、サービス環境と開発環境の両方に適しています。
リードアウトBNCコネクタは、センスリングを備えたPicoScope 6000Eシリーズなどのオシロスコープによって、10:1分圧器として自動的に認識されます。

先端のハウジング直径が 2.5 mm のコンパクトな設計により、従来の 5 mm ハウジングよりも高密度の SMT 回路内の DUT (テスト対象デバイス) の視認性が向上します。

わずか9.5 pFという非常に低い入力容量は、信号源への負荷を最小限に抑えます。
これは、立ち上がり時間の速い信号を測定する際に特に重要です。
これよりも低い負荷を実現できるのは、アクティブプローブまたは低インピーダンスプローブのみです。

従来のプローブの多くに見られる長いグランドリードは、セットアップにインダクタンスと共振をもたらし、誤った測定値や不正確な測定値につながります。
P2036とP2056は、1.27～0.5 mmピッチの5種類のICアダプタとPCBアダプタキットで構成されるICコンタクトシステムを採用しており、短絡防止と再現性の高い測定を実現する理想的なソリューションを提供します。
プローブには、当社特製のスプリング式チップが付属しています。プローブには最大16種類のアクセサリが付属しており、ほぼあらゆるプロービングニーズに対応する柔軟なソリューションを提供します。

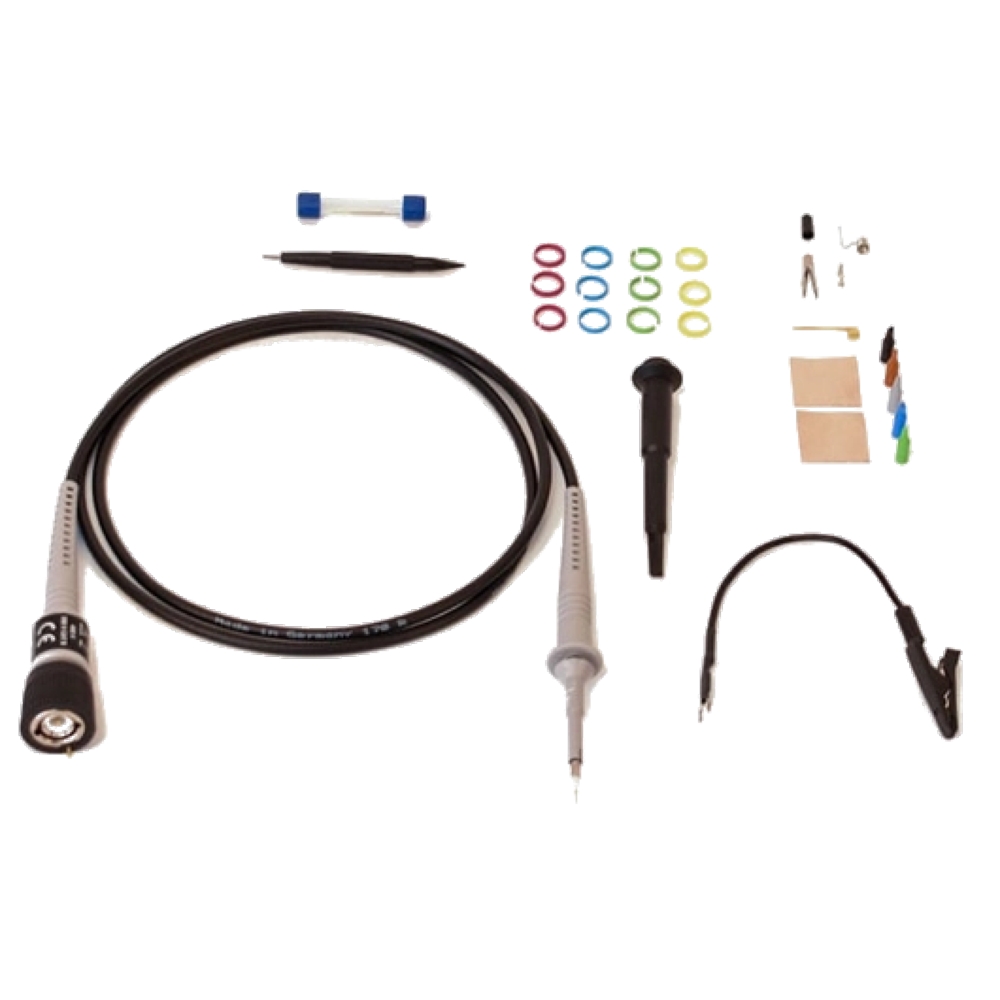

P2036プローブは、アクセサリ一式が付属するシングルパックと、アクセサリを絞り込んだコスト削減型のデュアルパックをご用意しています。このP2036シングルパックプローブには、以下のアクセサリとスペアパーツが付属しています。

• コーディングリング（セット）3x4色×1
• 1 x グラウンドブレード 2.5 mm
• アース線 15 cm × 1
• グラウンドスプリング 2.5 mm x 1
• 絶縁キャップ 2.5 mm 1個
• スプリングフック 2.5 mm x 1
• トリムツール x 1

また、これらのプローブと互換性のあるPico プローブ位置決めシステムもご確認ください。
これは、テスト対象の PCB をしっかりと保持し、プローブを正確に配置するための理想的な方法です。
