P2056 受動プローブ:500MHz、2.5mm 10:1 BNC、シングルパック

P2056は、最大500MHzの帯域幅に対応するオシロスコープ用の最先端の10:1小型プローブです。プローブコア全体は、高品質のCeramCore™セラミックハイブリッドで作られています。
純同軸設計とレーザートリム抵抗器により、信号パス全体にわたって最高の信号忠実度を確保し、高帯域幅と高速立ち上がり時間を実現し、正確なインパルス測定を実現します。
最大入力電圧は300V CAT IIで、サービス環境と開発環境の両方に適しています。
リードアウトBNCコネクタは、センスリングを備えたPicoScope 6000Eシリーズなどのオシロスコープによって、10:1アッテネータとして自動的に認識されます。

先端のハウジング直径が 2.5 mm のコンパクトな設計により、従来の 5 mm ハウジングよりも高密度の SMT 回路内の DUT (テスト対象デバイス) の視認性が向上します。

わずか9.5 pFという非常に低い入力容量は、信号源への負荷を最小限に抑えます。
これは、高速エッジの信号を測定する際に特に重要です。
これよりも低い負荷を実現できるのは、アクティブプローブまたは低インピーダンスプローブのみです。

従来のプローブの多くに見られる長いグランドリードは、セットアップにインダクタンスと共振をもたらし、誤った測定値や不正確な測定値をもたらします。
P2056には、1.27～0.5 mmピッチの5種類のICアダプタとPCBアダプタキットで構成されるICコンタクトシステムが付属しており、短絡防止と再現性の高い測定を実現する理想的なソリューションを提供します。
プローブには、当社特製のスプリング式チップが付属しています。プローブには最大16種類のアクセサリが付属しており、ほぼあらゆるプロービングニーズに対応する柔軟なソリューションを提供します。

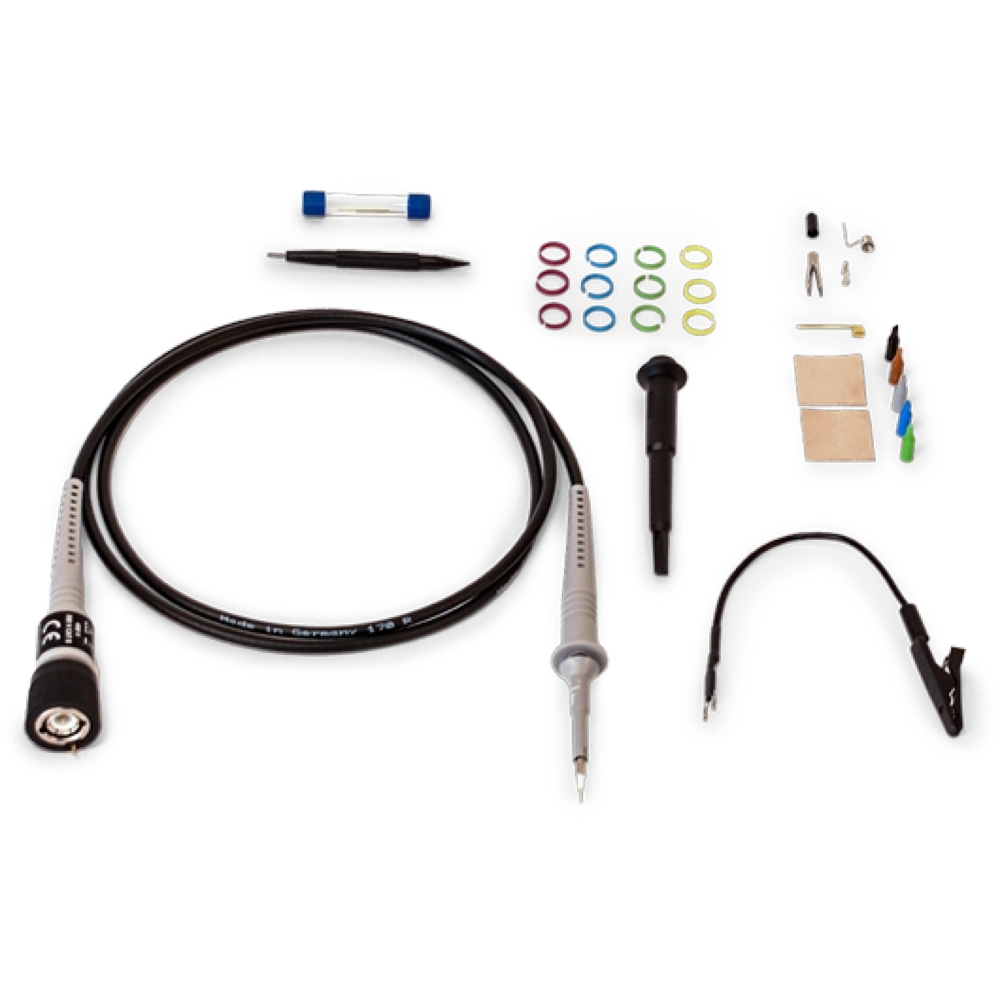

P2056 には次のアクセサリとスペアパーツが付属しています。

• コーディングリング 1 個 (3 x 4 色セット)
• 1 x 研磨刃 2.5 mm
• アース線 15 cm × 1
• グラウンドスプリング 2.5 mm x 1
• 1 x ICキャップ 2.5 0.5 mmピッチ、緑
• ICキャップ 2.5 0.65 mmピッチ、青 1個
• 1 x ICキャップ 2.5 0.8 mmピッチ、グレー
• 1 x ICキャップ 2.5 1.0 mmピッチ、茶色
• 1 x ICキャップ 2.5 1.27 mmピッチ、黒
• 絶縁キャップ 2.5 mm 1個
• 2 x PCBアダプタキット 2.5 mm
• 2 x 粘着Cuパッド 2 x 2 cm
• 1 x ソリッドチップ、CuBe、0.5 mm
• スプリングチップ x 1、金メッキ 0.5 mm
• スプリングフック 2.5 mm x 1
• トリムツール x 1
