【お問合せ商品】Pico Technology (ピコテクノロジー) P2056 受動プローブ:500MHz、2.5mm 10:1 BNC、デユアルパック TA480

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

Pico Technology (ピコテクノロジー) P2056 受動プローブ:500MHz、2.5mm 10:1 BNC、デユアルパック

P2056（デュアルパック）には、最大500MHzの帯域幅に対応するオシロスコープ用の最新鋭10:1ミニチュアプローブが2本含まれています。プローブコア全体は、高品質のCeramCore™セラミックハイブリッドで作られています。純同軸設計とレーザートリム抵抗器により、信号パス全体にわたって最高の信号忠実度が確保され、高帯域幅と高速立ち上がり時間により、正確なインパルス測定が可能です。最大入力電圧は300V CAT IIで、サービス環境と開発環境の両方に適しています。リードアウトBNCコネクタは、センスリングを備えたPicoScope 6000Eシリーズなどのオシロスコープによって、10:1アッテネータとして自動的に認識されます。

先端のハウジング直径が 2.5 mm のコンパクトな設計により、従来の 5 mm ハウジングよりも高密度の SMT 回路内の DUT (テスト対象デバイス) の視認性が向上します。

わずか9.5 pFという非常に低い入力容量は、信号源への負荷を最小限に抑えます。これは、高速エッジの信号を測定する際に特に重要です。これよりも低い負荷を実現できるのは、アクティブプローブまたは低インピーダンスプローブのみです。

従来のプローブの多くに見られる長いグランドリードは、セットアップにインダクタンスと共振をもたらし、誤った測定値や不正確な測定値につながります。P2056には、1.27～0.5 mmピッチの5種類のICアダプタとPCBアダプタキットで構成されるICコンタクトシステムが付属しており、短絡防止と再現性の高い測定に最適なソリューションを提供します。プローブには、当社特製のスプリング式チップが付属しています。オプションのアクセサリキットには、最大16種類のアクセサリが用意されており、ほぼあらゆるプロービングニーズに対応する柔軟なソリューションを提供します。

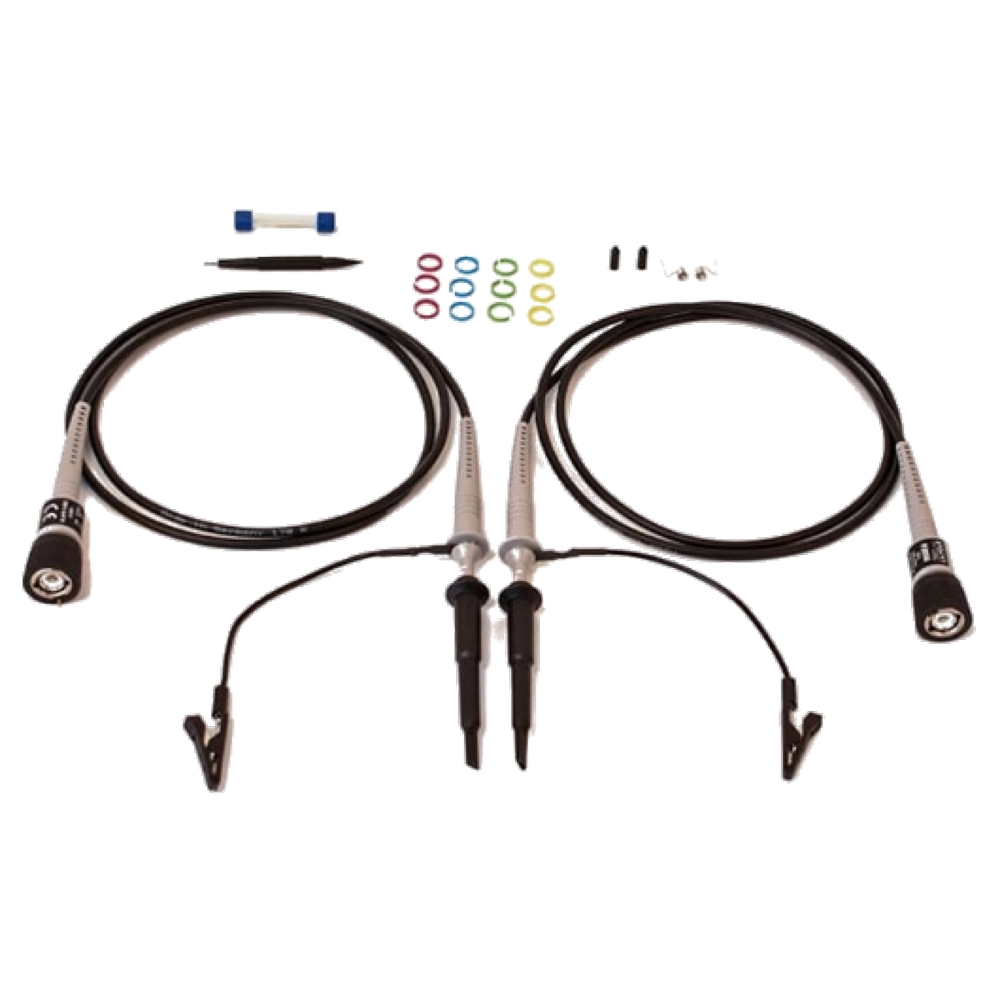

P2056プローブデュアルパックは、P2056シングルパックよりも付属品が少なく、コストを抑えたオプションです。以下の付属品が含まれています。

• コーディングリング 1 個 (3 x 4 色セット)
• 1 x 研磨刃 2.5 mm
• アース線 15 cm × 1
• グラウンドスプリング 2.5 mm x 1
• 絶縁キャップ 2.5 mm 1個
• スプリングフック 2.5 mm x 1
• トリムツール x 1
