【お問合せ商品】Pico Technology (ピコテクノロジー) AD2201 200MHzアクティブ差動プローブ BNC TA488

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

A3076 アクティブプローブ750MHｚ

AD2201 は、±20 V の差動測定範囲と最大 ±60 V (DC + ピーク AC) のコモンモード範囲を備えた、高速測定アプリケーションに適した 200 MHz 帯域幅のアクティブ差動プローブです。

出力インピーダンスは 50 Ω なので、広帯域オシロスコープでの使用に適しています。

この差動プローブは、標準的なシングルエンド入力オシロスコープの機能を拡張し、安全かつ正確な差動電圧測定を可能にします。
用途としては、電源回路における安全な測定や、BroadR-Reachなどのシリアル通信バスに見られる高速平衡差動信号の取得などが挙げられます。

最近再設計されたAD2201は、TA045の後継機種であり、性能仕様は同等ですが、電源オプションが改良されています。
このプローブには、市販のUSB充電器で使用できるように5VのUSB電源ケーブルが内蔵されたインラインバッテリモジュールが新たに搭載されています。

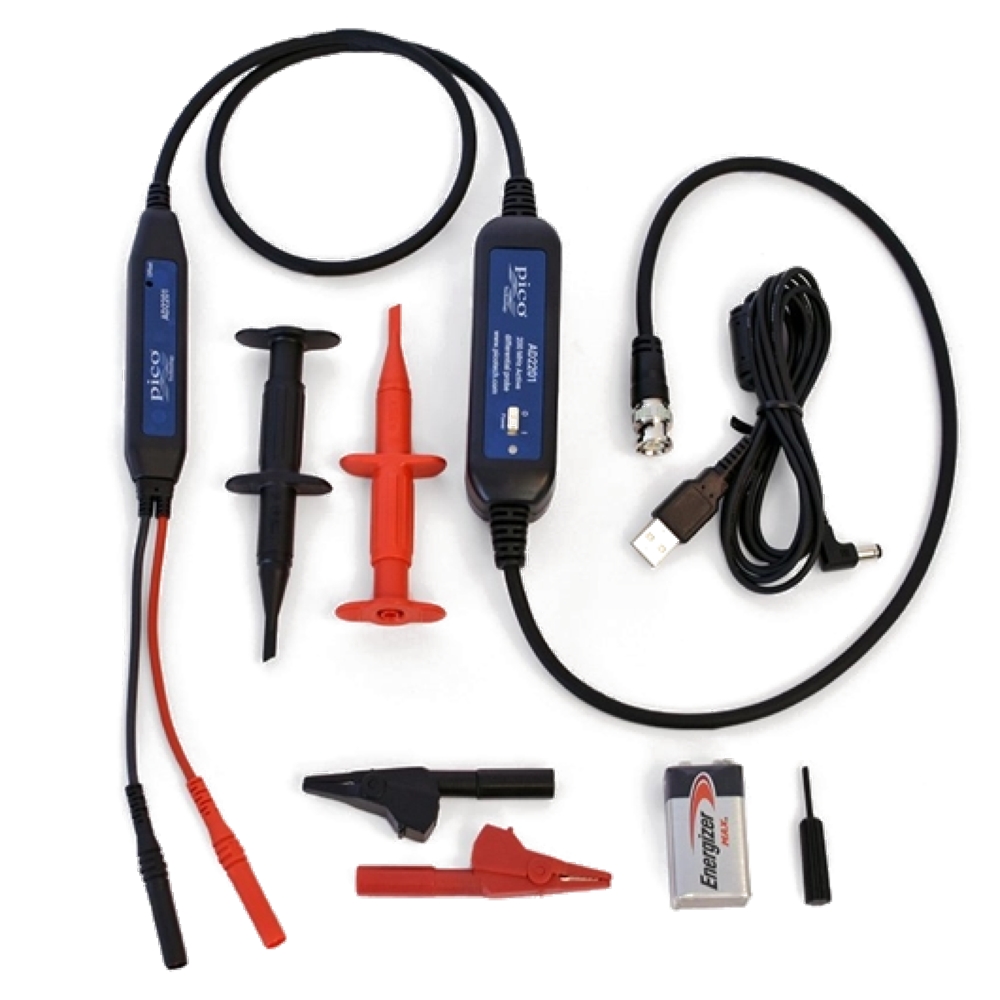

キットには以下のアイテムが含まれています

• AD2201プローブ
• テストフック、ペア、赤と黒
• ワニ口クリップ、ペア、赤と黒
• 9V電池
• USB電源ケーブル（電源アダプターは付属していません）

このプローブは50Ω出力のため、1MΩ入力のオシロスコープで使用する場合は、適切なゲインを得るためにインライン50Ω終端器（TA051など）が必要です。アダプタを使用せずにプローブを1MΩオシロスコープの入力に接続した場合、10:1プローブではなく5:1プローブとして動作します。
