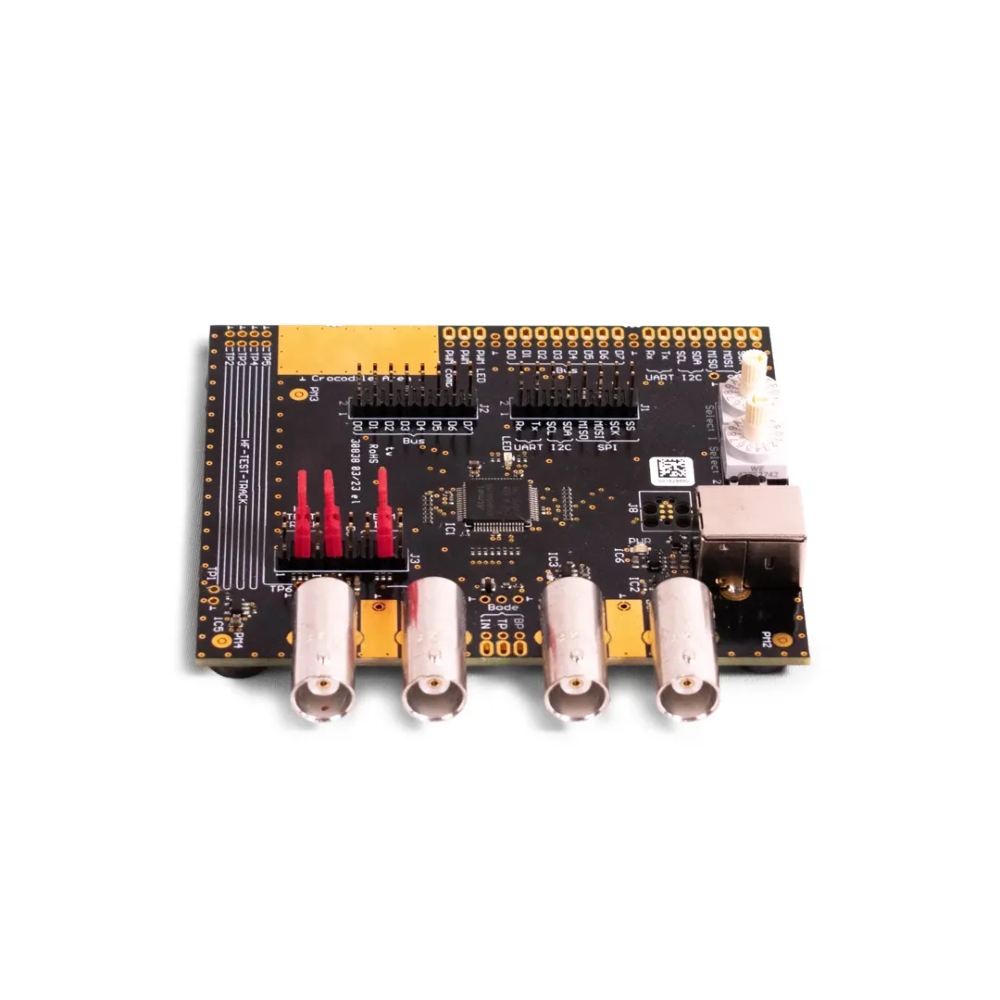

Pico Technology (ピコテクノロジー) オシロスコープ用トレーニング&デモ・ボード

ミックスドシグナルオシロスコープのトレーニングおよびデモボード

Pico Technologyのオシロスコープ・トレーニング&デモボードは、ミックスドシグナル・オシロスコープの機能を実際にご覧いただき、デモンストレーションを行うための多用途ツールです。ボードには包括的なユーザーマニュアルが付属しており、一連の演習を通して、複雑な実世界の信号に対するユーザーの問題解決能力を高めることができます。最終的な目標は、オシロスコープに対する自信を深め、機器の全機能に関する知識を深め、複雑な設計やデバッグ作業における洞察を得るまでの時間を短縮することです。

特徴

• どのメーカーのオシロスコープでもクイックスタートガイドとして使用できる教育ツールで、新しいオシロスコープの使用に必要な習熟/学習時間を最小限に抑えます
• 波形タイプ、速度、シリアル インターフェイス、その他のパラメータを選択するための2つの構成スイッチ
• 正弦波、方形波、三角波、ランプ波、その他多くのテスト信号を生成するための関数/波形ジェネレータ（0.2Hz～10kHz、16ステップ）を内蔵
• SPI、I2C、UART、CAN、CAN-FD、LIN、マンチェスター、パラレル バス インターフェイスなどの一般的なシリアル プロトコルの生成
• 高度なトリガー方法論と基礎
• 立ち上がり時間450psのRFテストトラック(PCB上のRFおよび終端デモ)

オシロスコープの潜在能力を最大限に引き出す

Picoデモボードは、多様な信号と実験環境を提供し、ユーザーは安全で再現性の高い環境で、ミックスドシグナル・オシロスコープの全機能を探索できます。Pico USBオシロスコープだけでなく、あらゆるメーカーのオシロスコープで使用できるように設計されており、あらゆるオシロスコープユーザーにとって最適な教育・学習ツールです。

幅広い信号の探究

様々な波形タイプと速度、シリアルインターフェース、RF信号など、アプリケーションボードは、ユーザーがワークベンチの快適な環境から現実世界のシナリオを深く理解することを可能にします。高度なトリガ技術とパーシスタンスモードを組み合わせることで、ラント信号やグリッチといった稀な異常や、設計・デバッグにおける日常的な課題をどのように発見できるかを、ぜひ実際に体験してみてください。

高度なトリガー機能

このボードは、エッジトリガ、パルス幅トリガ、インターバルトリガ、ドロップアウト/タイムアウトトリガなど、オシロスコープのトリガオプションを理解し、効果的に活用するのに役立ちます。一般的なトリガシナリオに適した信号を提供します。

内蔵波形ジェネレータ

200kSa/sの10ビットDACを介したファンクションジェネレータを搭載しています。このファンクションジェネレータは、0.2Hz～10kHz（16ステップ）の周波数範囲で正弦波、方形波、三角波、ランプ波、スイープ波、バースト波、AM変調、PWMなど、様々な波形と信号を生成できるため、日常の開発作業に非常に役立ちます。さらに、ノイズやエラーを注入して実環境をシミュレートすることも可能です。

多様な構成

2つの設定スイッチで、波形の種類と速度の選択、シリアルインターフェースの設定などが可能です。スロット穴とピンヘッダーにより、プローブクランプフックとデュポンコネクタを使用してデジタル信号を容易に測定できます。

信号出力

このボードは、PWM信号、RF信号、ボード線図のデモ出力を備えており、RF効果と終端処理を視覚的に確認できます。さらに、信号タップとオペアンプを搭載しており、ローパスフィルタ付きおよびフィルタなしの信号をBNCソケットから出力できます。

汎用オシロスコープの機能

カーソル、測定機能、パーシスタンス機能、マスクテスト、リファレンス機能、数学関数、FFT/スペクトル解析、周波数応答解析（ボード線図）、XYプロット、デコードインターフェースなど、オシロスコープの追加機能を詳しく調べて活用しましょう。これらの機能を習得することで、投資収益率が向上するだけでなく、作業を効率化し、効率的なデバッグと包括的なドキュメント作成が可能になります。

インターフェースデコード

様々なインターフェースのトリガーとデコード方法を学びましょう。デモボードには、双方向通信に対応した標準インターフェース（SPI、I2C、UART）と、CAN/CAN-FDおよびLIN通信に対応した7ビットパラレルバスが搭載されています。信号はロングホールとピンヘッダーを通してアクセスできます。

機能テスト

多彩な信号生成機能を備えたこのボードは、突発的なエラーをシミュレートするテスト、製造上の不具合や入荷検査の不合格を模倣するテストなど、様々なテストを再現できます。こうした重大な問題を効果的に特定・解決するためのテストシナリオを迅速に構築する方法をご紹介します。

包括的なトレーニング教材

ユーザーマニュアルには、デモボードの概要と包括的な情報が記載されています。各章では、オシロスコープの効果的な使用方法、インターフェースのデコード方法、高周波および無線周波数（HF/RF）の影響の理解方法について解説しています。
トレーニング教材は、実践的な実験と問題解決を促し、あらゆるユーザープロファイルに合わせたパーソナライズされた学習体験を提供します。オシロスコープの基礎を学びたい初心者から、特定の機能の復習をしたい熟練ユーザーまで、あらゆるユーザーのニーズに対応します。
