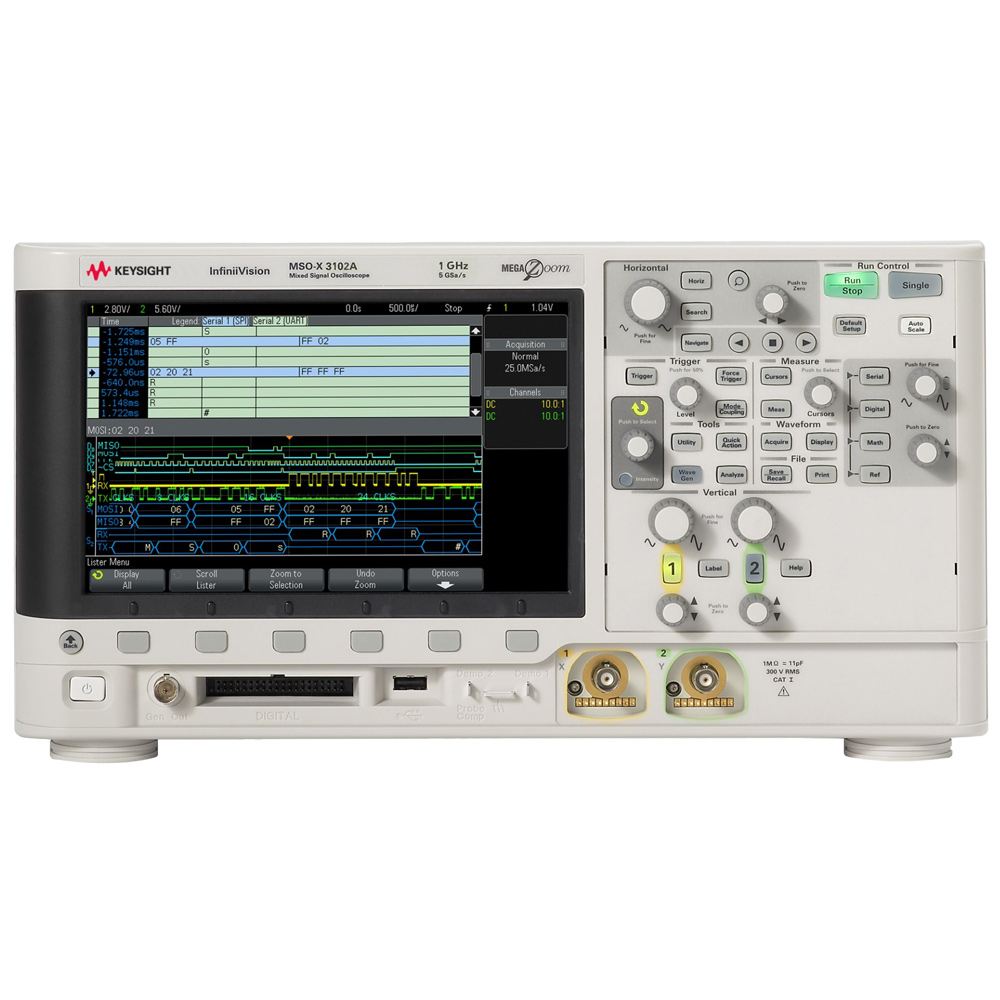

Keysight オシロスコープ 1.0GHz 2個のアナログchと16個のデジタルch 5GSa/s MSOX3102A
高速波形更新、多機能を驚きのコストパフォーマンスで実現。限られた予算でニーズに応える革新的なテクノロジー
概要
keysight のInfiniiVision MSOX/DSOX31xxAは、このクラスの他のオシロスコープにはない優れた性能やオプション機能を、予算内の価格で提供します。keysight の画期的なテクノロジーの採用により、同じ予算でより高性能のオシロスコープを提供します。
主な仕様
- より多くの信号をより長時間にわたってモニタ可能
クラス最大の画面：8.5インチWVGAディスプレイ
1,000,000波形/sの最高速の更新レート
最大容量のメモリ：オプションで4 Mポイント（インターリーブにより標準で2 Mポイント） - 1台4役の測定器を活用して、より多くの測定を実行可能：
クラス最高のオシロスコープ
内蔵ロジック・タイミング・アナライザ（MSO、DSOX3MSOによりアップグレード可能）
唯一の内蔵20 MHzファンクション・ジェネレータ：波形発生器
唯一のハードウェア・ベースのプロトコル・アナライザ - 投資を有効活用
アップグレード：購入後に帯域幅、デジタル・チャネル、波形発生器を追加可能
オプションのシリアル・プロトコル解析アプリケーション：I2C、SPI、RS-232C、UART、CAN、LIN、I2S
セグメント・メモリ
マスク・テスト
仕様
| 特性 | DSOX3102A | DSOX3104A |
| MSOX3102A | MSOX3104A | |
| アナログ帯域幅* | 1.0GHz | 1.0GHz |
| アナログ入力チャネル | 2 | 4 |
| 立ち上がり時間計算値 | ≤3.5 ns | ≤3.5 ns |
| タイムベース範囲（s/div） | 5 ns/div ~50 s/div | 5 ns/div ~50 s/div |
| タイムベース遅延時間範囲 | プリトリガ：1画面幅または200 μsの内の大きい方ポストトリガ：1 s ~ 500 s |
| チャネル間スキュー補正範囲 | ±100 ns |
| タイムベース確度* | 25 ppm±5 ppm/年（経年変化） |
| Δ時間確度（カーソル使用） | ±（タイムベース確度*読み値）±（0.0016 ％ *画面幅）±100 ps |
| モード | メイン、ズーム、ロール、XY |
| XY | チャネル1、2のみ、外部トリガ入力によるZブランキング、1.4 Vしきい値帯域幅：最大帯域幅 1 MHzでの位相誤差：<0.5 ° |
| 最大サンプリング・レート | 2.5Gサンプル/s、5Gサンプル/s（ハーフチャネル・インタリーブ） |
| 最大レコード長 | 2 Mポイント（チャネルあたり）、4 Mポイント（ハーフチャネル・インタリーブ） |
| 最大サンプリング・レートでの最大捕捉時間（すべてのチャネル） | 1 ms |
| ハードウェア帯域幅制限 | 20 MHz （選択可能） |
| 入力カップリング | AC、DC、GND |
| 入力インピーダンス | 選択可能：1 MΩ±1 ％、50 Ω±1.5 ％ |
| 入力感度範囲 | 2 mV/div ~ 5 V/div |
| 各チャネルのサンプリング・レート | 2.5Gサンプル/s（チャネルあたり）、5Gサンプル/s（インタリーブ） |
| メモリ長（レコード長） | 最大4 Mポイント |
| ディスプレイ | 8.5インチWVGA、64レベルの輝度階調 |
| 波形更新速度 | （最大） 1,000,000波形/s |
| 垂直軸分解能 | 8ビット |
| 最大入力電圧 | CAT I 300 Vrms、400 Vpk、トランジェント過電圧1.6 kVpkCAT II 300 Vrms、400 Vpk10073C 10：1プローブ使用時：CAT I 500 Vpk、CAT II 400 VpkN2862AまたはN2863A 10：1プローブ使用時：300 Vrms |
| DC利得確度* | ±2 ％（フル・スケール） |
| チャネル間アイソレーション | >100：1（DCから各モデルの最大仕様帯域幅まで）（各チャネルで同じV/divと結合で測定） |
| オフセット・レンジ | ±2 V（2 mV/div ~ 200 mV/div）±50 V（>200 mV/div ~ 5 V/div） |
| DCオフセット確度 | ±0.1div± 2mV±（オフセット設定の1 ％） |
垂直軸システム・デジタル・チャネル
すべてのMSO 3000 Xシリーズおよび購入後にMSOアップグレードしたすべてのDSO 3000 Xシリーズ
| デジタル入力チャネル | 16デジタル（D0 ~ D15） |
| しきい値 | 8チャネルのセットによるしきい値 |
| しきい値選択 | TTL（＋1.4 V）5 V CMOS（＋2.5 V）ECL（~1.3 V）ユーザ定義（ポッド単位で選択可能） |
| ユーザ定義しきい値範囲 | ±8.0 V、10 mVステップ |
| 最大入力電圧 | ±40 V（ピーク）CAT I、トランジェント過電圧800 Vpk |
| しきい値確度* | ±（100 mV＋（しきい値設定の3 ％）） |
| 最大入力ダイナミック・レンジ | しきい値を中心に±10 V |
| 最小電圧スイング | 500 mVpp |
| 入力インピーダンス | プローブ・チップで100 kΩ±2 ％ |
| プローブ負荷 | 約8 pF |
| 垂直軸分解能 | 1ビット |
| 最大サンプリング・レート | 1 Gサンプル/s |
| 最大レコード長 | 2 Mポイント（デジタルのみ）、500 kポイント（アナログ／デジタル・チャネル） |
| 最小検出可能 | パルス幅5 ns |
| チャネル間スキュー | 2 ns（代表値）、3 ns（最大） |
* 保証されている仕様を表します。その他はすべて代表値です。
仕様は、30分間のウォームアップ後、ファームウェア校正温度から±10 ℃以内で有効です。
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | MSOX3102A |
|---|---|
| 型番: | MSOX3102A |
| メーカー: | KEYSIGHT |
