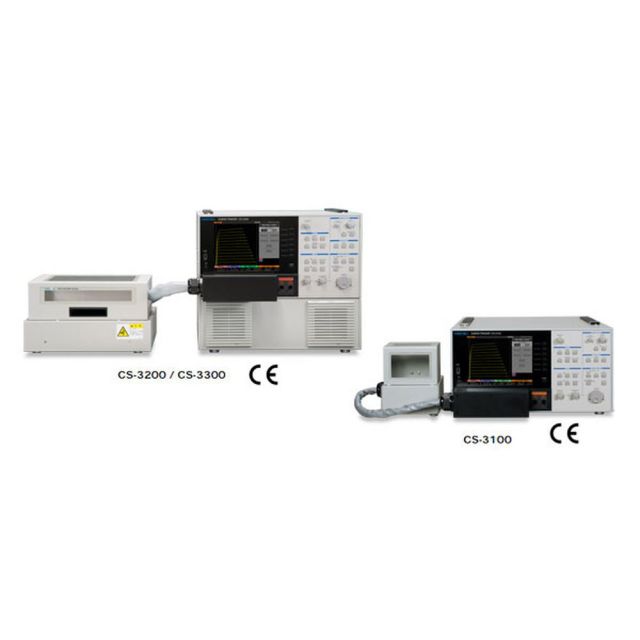

岩崎通信機 カーブトレーサ CS-3000シリーズ
IGBTやMOSFET、トランジスタ、ダイオードなど各種半導体の特性測定に最適
- 最大ピーク電圧3,000V（高電圧モード）
- 最大ピーク電流1,000A（CS-3300大電流モード）
- 全機種LEAKAGEモード搭載（カーソル分解能1pA）
- 画面データ保存やセットアップデータ保存可能なUSBポート
- リモートコントロール用、LANインタフェース搭載
| モデル | CS-3000シリーズ共通 | |
|---|---|---|
| モード/極性 | 全波整流/+-、DC/+-、LEAKAGE/+-、AC | |
| 最大ピーク電圧/電流 | 最大ピーク電圧 | 最大ピーク電流（最大ピークパルス電流*） |
| 3kV | 75mA（150mA*） | |
| 300V | 750mA（1.5A*） | |
| 30V | 7.5A（15A*） | |
| 最大ピーク電力 | 120mW / 1.2W / 120W/ 390W（最大ピーク電圧3kV使用時は設定不可） | |
| 水平軸レンジ | 50mV~500V/div | |
| モデル | CS-3100 | CS-3200 | CS-3300 | ||
|---|---|---|---|---|---|
| モード/極性 | HCモード非搭載 | Pulse／+- | |||
| 最大ピーク電圧 | 最大ピーク電圧 | 最大ピーク電流 / 電力 | 最大ピーク電圧 | 最大ピーク電流 / 電力 | |
| 最大ピーク電流 | 40V | 400A / 4kW | 40V | 1000A / 10kW | |
| 最大ピーク電力 | 40V | 40A / 400W | 40V | 400A / 4kW | |
| 40V | 40A / 400W | ||||
| パルス幅 | パルス幅は50μs~400μs（10μs分解能）で可変 | ||||
| 測定ポイント | 測定ポイントの指定が可能（10μ分解能） | ||||
| 垂直軸レンジ | 100mA~50A/div | 100mA~100A/div | |||
| テスト・フィクスチャ | CS-301 | CS-302 | |||
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | CS-3100 |
|---|---|
| 型番: | CS-3100 |
| メーカー: | 岩崎通信機 |
