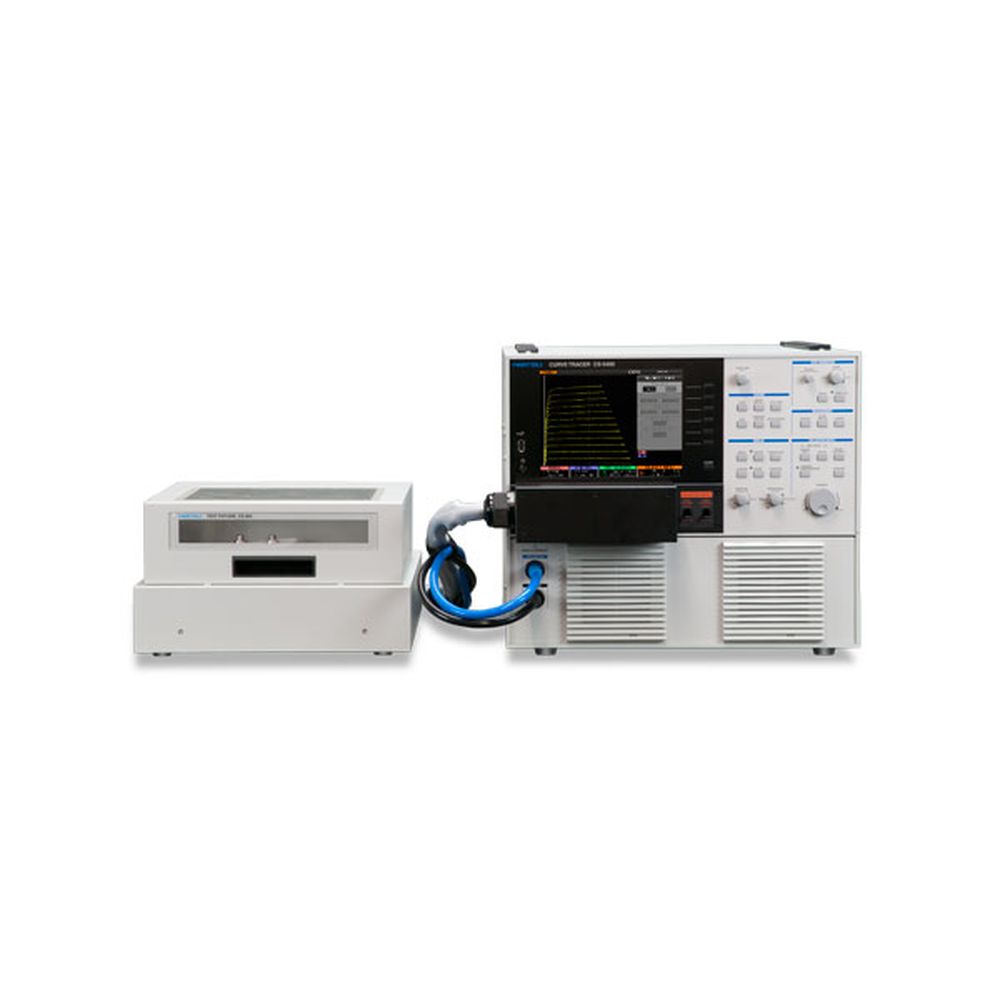

岩崎通信機 半導体カーブトレーサ CS-5400
IGBTやMOSFET、トランジスタ、ダイオードなど各種半導体の特性測定に最適
- 最大ピーク電圧5,000V（高電圧モード）
- 最大ピーク電流1,500A（CS-5400大電流モード）
- 全機種LEAKAGEモード搭載（カーソル分解能1pA）
- 画面データ保存やセットアップデータ保存可能なUSBポート
- リモードコントロール用、LANインタフェース搭載
| モデル | CS-5000シリーズ共通 | |
|---|---|---|
| モード/極性 | 全波整流/+-、DC/+-、LEAKAGE/+-、AC | |
| 最大ピーク電圧/電流 | 最大ピーク電圧 | 最大ピーク電流（最大ピークパルス電流*） |
| 5kV | 25mA（25mA*） | |
| 300V | 750mA（1.5A*） | |
| 30V | 7.5A（15A*） | |
| 最大ピーク電力 | 5kV時：320mW/3.2W/32W30V,300V時：120mW/1.2W/120W/390W | |
| 水平軸レンジ | 50mV~500V/div | |
| モデル | CS-5100 | CS-5200 | CS-5300 | CS-5400 | |||
|---|---|---|---|---|---|---|---|
| モード/極性 | HC | Pulse／+~ | |||||
| 最大ピーク電圧 | モード | 最大ピーク電圧 | 最大ピーク電流 / 電力 | 最大ピーク電圧 | 最大ピーク電流 / 電力 | 最大ピーク電圧 | 最大ピーク電流 / 電力 |
| 最大ピーク電流 | 非搭載 | 40V | 400A / 4kW | 40V | 1000A / 10kW | 30V | 1500A / 12kW |
| 最大ピーク電力 | 40V | 40A / 400W | 40V | 400A / 4kW | 30V | 600A / 4.5kW | |
| 40V | 40A / 400W | 30V | 60A / 400W | ||||
| パルス幅 | パルス幅は50μs~400μs（10μs分解能）で可変 | ||||||
| 測定ポイント | 測定ポイントの指定が可能（10μ分解能） | ||||||
| 垂直軸レンジ | 100mA~50A/div | 100mA~100A/div | 100mA~200A/div | ||||
| テスト・フィクスチャ | CS-303 | CS-304 | |||||
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | CS-5400 |
|---|---|
| 型番: | CS-5400 |
| メーカー: | 岩崎通信機 |
