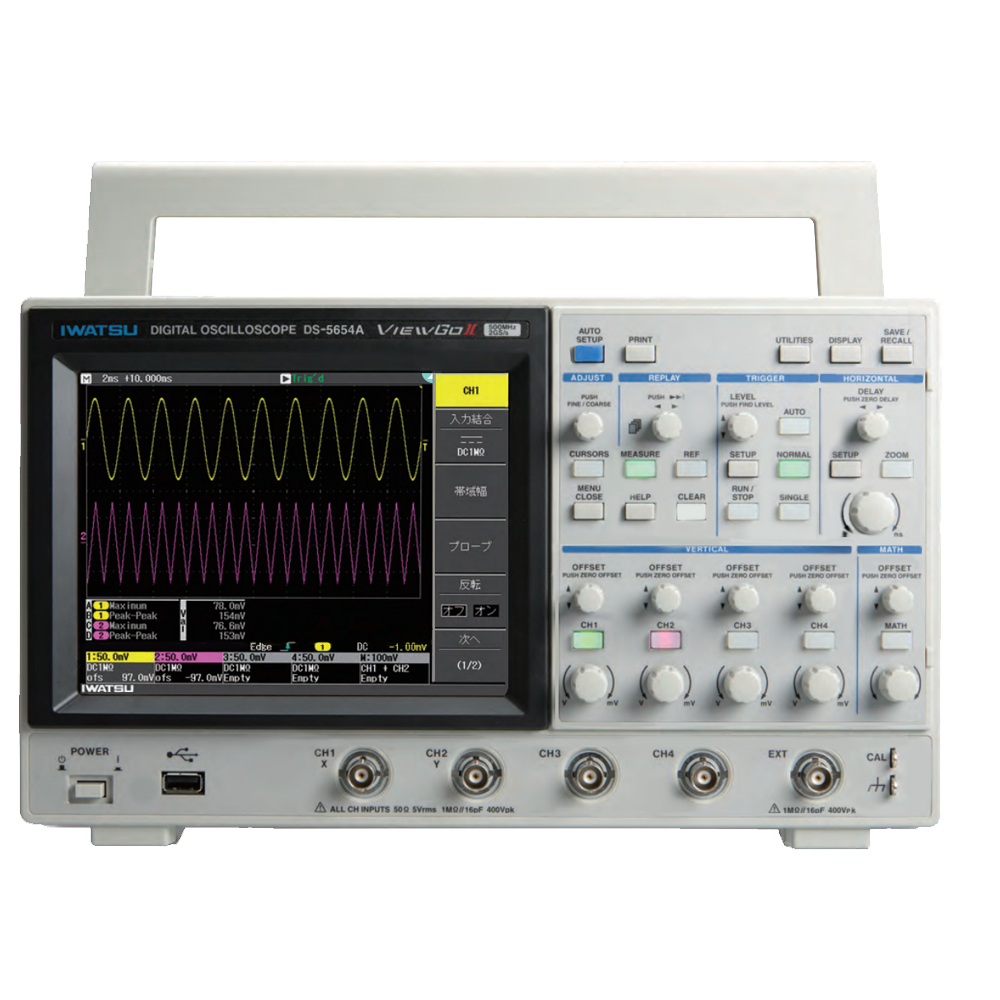

岩崎通信機 ViewGo II デジタルオシロスコープ 4ch 500MHz DS-5654A

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

DS-5600Aシリーズ

帯域 100~500MHz
最高2GS/s 4 / 2チャネル
最大5Mポイント

DS-5600Aシリーズ全モデル50オーム入力対応

多種多様なプローブに対応することができます。

AUX OUT出力端子を標準装備

トリガ信号出力の他に、Pass/Fail判定機能で、結果がPassまたはFailになった時に出力することができます。

High Resolution(高分解能)

最高サンプリング速度より低いサンプリング速度で測定した場合、最高サンプリングで捕捉したデータを平均化処理して
波形を取り込み、ランダムノイズを低減させて垂直軸分解能を等価的に最大12bit相当に向上させることができます。
※繰り返し信号でない単発信号でも使用可能です。

平均化回数を拡張

平均化設定回数が256回から65536回(最大)に拡張されました。
繰り返しの被測定信号から非周期なランダム信号を効果的に低減することができます。

オートセットアップ無効化切替機能

誤操作により「AUTO SET」ボタンを押しても、パネル設定が更新されることを防ぎます。

DS-5600Aシリーズ	DS- 5654A	DS- 5652A	DS- 5634A	DS- 5632A	DS- 5624A	DS- 5622A	DS- 5614A	DS- 5612A
周波数帯域（-3dB）	500MHz		350MHz		200MHz		100MHz
立ち上がり時間	750ps		1ns		1.75ns		3.5ns
（代表値）
入力ch数	4	2	4	2	4	2	4	2
最高サンプリング速度	2GS/s（チャネル結合時）、1GS/s（全チャネル使用時）
等価サンプリング速度	100GS/s
ピーク検出分解能	1ns
アベレージング機能	2~65536回（2のべき乗ステップ）
アベレージング	実行回数を画面表示
回数表示機能
メモリ長	5Mポイント/ch（2チャネル結合時）、2.5Mポイント/ch（全チャネル）
垂直分解能	8ビット （高分解能演算有効時:最大12ビット）
垂直分解能表示機能	分解能ビット数を表示
入力電圧レンジ	2mV/div ~ 10V/div（1MΩ）
	2mV/div ~ 2V/div（50Ω）
オフセット電圧	2mV/div ~ 50mV/div : ±1V、50.2mV/div ~ 500mV/div : ±10V、502mV/div ~ 10V/div : ±100V
DCゲイン確度	±(1.5% + 0.5%フルスケール)
最大入力電圧	±400 VpeakI （1MΩ）、5 Vrms（50Ω）
帯域制限フィルタ	アナログ方式：100MHz、20MHz、2MHz、200kHz				アナログ方式：20MHz、2MHz、200kHz
	デジタル方式：LPF、HPF、SMAのいずれかを選択、チャネル独立
入力カップリング	GND, DC 1MΩ, AC1MΩ, DC50Ω
入力インピーダンス	1MΩ±1% //16pF、 50Ω±1%
プローブセンス	自動検出： 1：1、10：1、100：1、1000：1
	手動設定： 1：1、5：1、10：1、20：1、50：1、100：1、200：1、500：1、1000：1、2000：1
時間軸レンジ	500ps/div ~ 50s/div		1ns/div ~ 50s/div		2ns/div ~ 50s/div		5ns/div ~ 50s/div
標準プローブ	SS-101R（チャネル数分標準添付）				SS-0130R（チャネル数分標準添付）
ロールモード	50ms/div ~ 50s/div (100kS/s max)
クロック確度	±10 ppm

保証：メーカー保証
校正：別途料金
