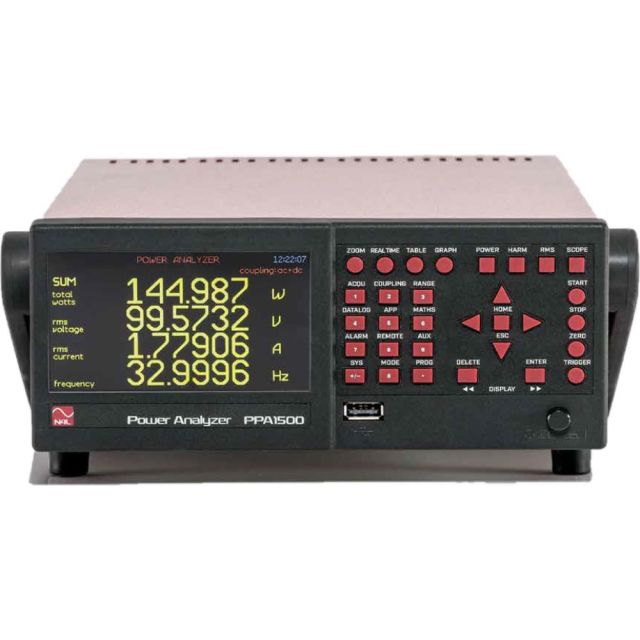

岩崎通信機 パワーアナライザー
- 上位機種の機能をそのままに、コンパクト化
- 電力基本読み確度0.1%
- 高速サンプリング速度1MS/s
- 周波数帯域幅 DC、10mHz ~ 500kHz
- No-Gap測定、長周期でも安定した電力測定
- ダイレクト電圧電流入力1000Vrms（2500Vpk）、20Arms（PPA500モデル）、
30Arms（PPA500-HCモデル）
- 速い電力変化も確実に捉えるデータログ機能（最小10ms間隔）
- 最大3 相まで同時に測定可能
| 主要仕様 |
| クレストファクタ |
20（電流・電圧） |
| サンプリング速度 |
1MS/s 全チャネル,No-Gap |
| 待機電力測定 |
IEC62301 準拠 |
| 遠隔操作 |
対応可能 |
| 周波数範囲 |
| ノーマルモード |
DC,10mHz ~ 500kHz |
| 10倍モード |
DC,10mHz ~ 100kHz |
| 電流入力 |
| 20Arms |
レンジ |
ノーマルモード |
100mApk - 300Apk (20Arms) 8 レンジ |
| （PPA500） |
| シャント抵抗4mm |
10倍モード |
10mApk - 30Apk 8 レンジ |
|
確度 |
ノーマルモード |
0.05% Rdg + 0.1% Rng + (0.005% x kHz) + 500uA |
| セーフティコネクタ |
※ (4mm セーフティーコネクタ) |
|
10倍モード |
0.05% Rdg + 0.1% Rng + (0.01% x kHz) + 100uA※ |
| 30Arms |
レンジ |
ノーマルモード |
300mApk - 1000Apk (30Arms) 8 レンジ |
| （PPA 500-HC） |
| シャント抵抗4mm |
10倍モード |
30mApk - 100Apk 8 レンジ |
|
確度 |
ノーマルモード |
0.05% Rdg + 0.1% Rng + (0.005% x kHz) + 1mA |
| セーフティコネクタ |
※ (4mm セーフティーコネクタ) |
|
10倍モード |
0.05% Rdg + 0.1% Rng + (0.01% x kHz) + 300uA※ |
| BNCコネクタ |
レンジ |
1mVpk - 3Vpk 8レンジ |
| （最大入力3Vpk） |
確度 |
0.05%Rdg +0.1%Rng +(0.005% x kHz) +5uV ※ |
| 電圧入力 |
| レンジ ~ ノーマルモード |
1Vpk - 2500Vpk (1000Vrms) 8レンジ |
| 10倍モード |
100mVpk - 300Vpk 8 レンジ |
| 確度 ノーマルモード |
0.05% Rdg + 0.1% Rng +(0.005% x kHz) + 5mV※ |
| 10倍モードド |
0.05% Rdg + 0.1% Rng +(0.01% x kHz) + 1mV※ |
| 外部センサー入力 |
1mVpk-3Vpk ~ BNCコネクタ 8レンジ BNCコネクタ |
| 精度 0.05%Rdg +0.1%Rng +(0.005% x kHz) +1uV※ |
| 位相確度 |
| ノーマルモード |
0.01deg + (0.01deg x kHz) |
| 10倍モード |
0.01deg + (0.02mdeg x kHz) |
| 電力確度 |
| ノーマルモード |
[0.1% + 0.1%/pf + (0.01% x kHz)/pf] Rdg + 0.1%VA Rng ＊ |
| 10倍モード |
[0.1% + 0.1%/pf + (0.02% x kHz)/pf] Rdg + 0.1%VA Rng ＊ |
| 40~400Hz |
＊ +0.1%V,A,VA Rngから+0.05%V,A,VA Rngを引く |
保証：メーカー保証
校正：別途料金
