岩崎通信機 ロゴスキーコイル電流プローブ SS-683

定価: ¥451,000(税込)
価格: ¥437,470 (税込) 3%OFF
メーカー: 岩崎通信機
型番: SS-683

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ(別タブで開きます)

特長

コイル線径やコイル長を選択し、ICリード間のような狭小部分から、大きなブスバー(バスバー)まで、
さまざま電流測定ターゲットにご使用いただけます。

応用範囲

  • パワーデバイスのスイッチング電流波形・パルス応答特性
  • インバータ・システムの電流測定
  • AC 電流測定(大きなDC オフセット時)
  • インパルス大電流の測定
  • ブスバー(バスバー)大電流計測

SS-680シリーズ概要(共通仕様は下部に記載)

標準価格 398,000円(税別)

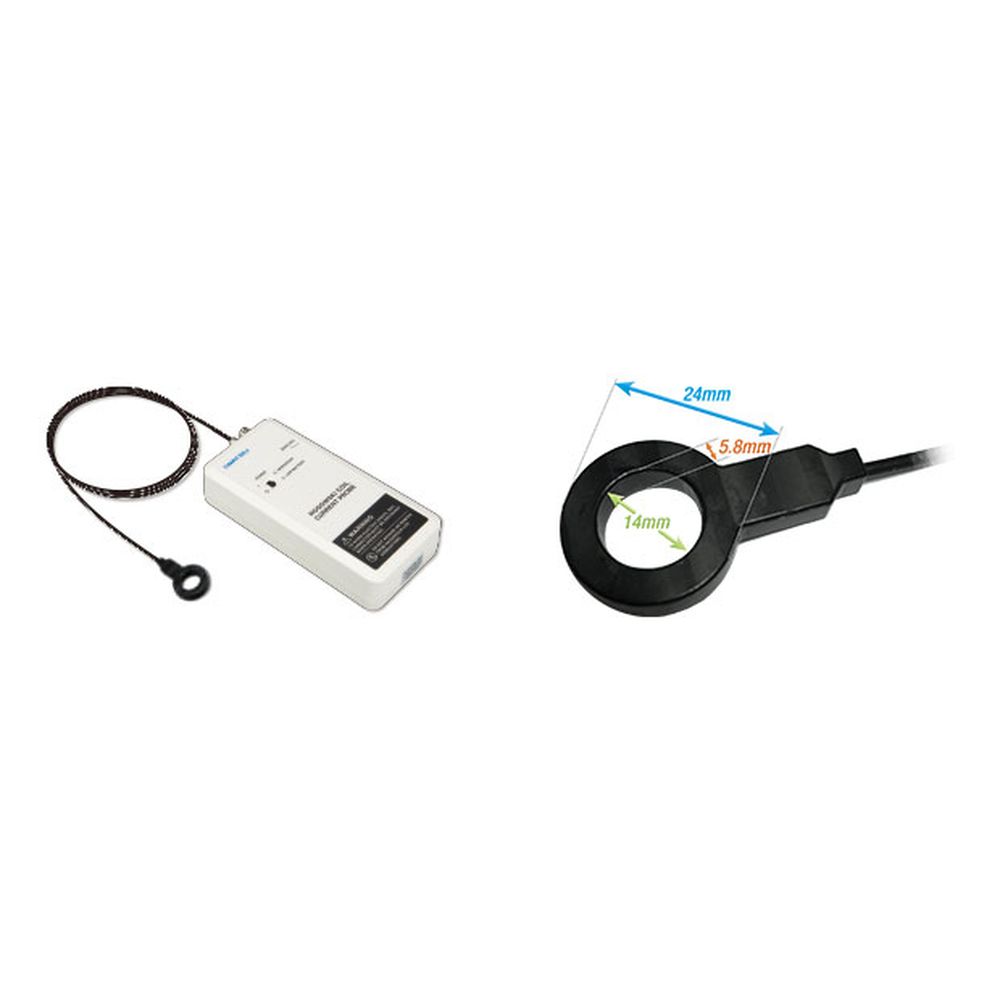

センサ部 コイル外形 外径:24mm、内径:14mm、厚さ:5.8mm
センサ部使用温度範囲 -10℃~ 70℃
ノイズ[mV rms] 1.8
絶対最大di/dt Peak[kA/μs] 150
RMS[kA/μs] 3.0
型番 周波数帯域
[-3dB]
感度
[mV/A]
最大ピーク電圧 ピーク電流 出力FS
[V]
ピークdi/dt
[kA/μs]
SS-683 65Hz~100MHz 10 1.2kV 120A ±1.2 30
SS-684 32Hz~100MHz 5 300A ±1.5 85
SS-685 15Hz~100MHz 2 600 A ±1.2 150

共通仕様

項目 共通仕様
SS-680
シリーズ
SS-660
シリーズ
SS-280A-H
シリーズ
SS-280A
シリーズ
SS-620
シリーズ
SS-290
シリーズ
基本性能 感度確度 ±2%
(-10℃~ +70℃)
±2%(-10℃~ +70℃)
上記温度範囲外は±250ppm/℃追加
±2%
(-10℃~+60℃)
上記温度範囲外は
±300ppm/℃追加
出力 コネクタ形式 BNC
最大電圧範囲 ±1.5Vまたは±1.2V
※出力は50Ωで終端する
±6V (負荷 ≥ 100kΩ)
※50Ω負荷の場合は±2V、感度は約半分となる
±6V
(負荷 ≥ 100kΩ)
直線性 ±0.05%(フルスケールに対して)
ゼロ点調整範囲 ±3mV 以上 ±300mV 以上
センサ部 コイル長
または
外形
外径:24mm
内径:14mm
厚さ:5.8mm
約84mm ±4mm 約84mm ±4mm
(※60mm対応も可能、別途お問い合わせください)
SS-62xS:100mm±5mm
SS-62xM:200mm±5mm
SS-29xS:300mm±10mm
SS-29xL:700mm±10mm
コイル部
線径
- 1.0mm
(max)
1.7mm
(max)
3mm
(max)
8.5mm
(max)
耐電圧 1.2kVpeak 600Vpeak 1.2kVpeak 5kVpeak 10kVpeak
センサ部
ケーブル長
1.5m ±50mm 3.0m ±100mm
使用温度
範囲
-10℃~ 70℃
-40℃~ 125℃
-40℃~ 150℃
-40℃~ 125℃
(センサ部ケーブルも含む)
本体部 大きさ 約80(W)×165(H)×35(D) mm (突起物を除く)
質量 約0.37kg 約0.4kg SS-29xS : 約0.48kg
SS-29xL : 約0.50kg
電源 単三乾電池4本(アルカリ乾電池使用時 約18時間) 単三乾電池4本
(アルカリ乾電池使用時 約30時間)
AC アダプタ(オプション)
付属品 同軸ケーブル(50cm×1)、取扱説明書(1)、 調整用ドライバ(1)、ハードケース(1)、
アルカリ単三乾電池:4 本
環境特性 動作温湿度範囲 0℃ ~ +40℃、80%RH 以下
保存温湿度範囲 ?10℃ ~ +60℃、80%RH 以下
動作高度 ≤2,000m at ≤25 ℃

校正:別途料金
保証:メーカー保証

商品仕様

製品名: SS-683
型番: SS-683
メーカー: 岩崎通信機
