カイセ オシロスコープ SK-2500
特長
- 自動車整備リスト機能で、電圧軸・時間軸、トリガー、波形表示位置を自動調整。
- 電圧軸・時間軸の値をスイッチ1つで自動調整。
- 本体を覆うゴム素材のホルスターですべりを防ぎ、車両に傷をつけにくい。
- サーキットテスターのような「道具」感覚で気軽に使えるオシロスコープ。
- 日本語表記の大型スイッチ（発光機能）、直感で使える簡単操作。
- 操作状況に応じたヒントを表示するヘルプ機能。
- 2チャンネル波形表示。
- 画面表示をデジカメ感覚で画像データとして保存。
- 測定データを記録してPCの表計算ソフトで利用可能。
- カーソル機能で波形の詳細をチェック。
- トリガー設定（立ち上がり／立ち下り、チャンネル選択）。
- 波形がトリガーレベルに達した瞬間に表示を固定するトリガーホールド機能。
- サーキットテスターとして使用できるDMMモード機能。
- オルタネーターのリップル波形を観測可能（別売100-74リップル測定テストリードが必要）。
- 温度測定が可能（別売温度プローブが必要）。
- バックライト付きLCD。
- キャリングケースが付属。
一般仕様
| 表示 | LCDドット表示（240×128ドット）、表示エリア：53(H)×92(W)mm |
|---|---|
| 表示言語 | 日本語、英語（初期設定：日本語） |
| 測定項目 | DC電圧、AC電圧、抵抗、導通チェック、周波数、デューティー比、パルス幅、温度 |
| 周波数帯域 | DC～200kHz |
| サンプリング速度 | 最大2MS／秒 |
| チャンネル数 | 2チャンネル入力 |
| オシロスコープ機能 | DC電圧測定値のグラフィック波形表示 |
| DMM機能 | DMMモードへ切り替え |
| 電源 | 内部電源：単3形乾電池×4本 外部電源：USB miniBコネクタ（DC5V） |
| 寸法・重量 | 約162(H)×167(W)×35(D)mm、約570g（電池含まず） |
| 付属品 | ホルスター（本体装着済）、テストリード、AC/DCアダプター（USB 5V出力）、USBケーブル、キャリングケース、単3形乾電池×4本、取扱説明書 |
別売付属品セット（本体 ＋ 標準付属品 ＋ 下記別売付属品）
| エントリーセット SK-2500E |
100-72オシロスコープ用テストリードセット |
|---|---|
| リップルセット SK-2500R |
100-72オシロスコープ用テストリードセット、100-74リップル測定テストリード |
| スタンダードセット SK-2500S |
100-72オシロスコープ用テストリードセット、100-74リップル測定テストリード、818-02温度プローブ、653回転センサー |

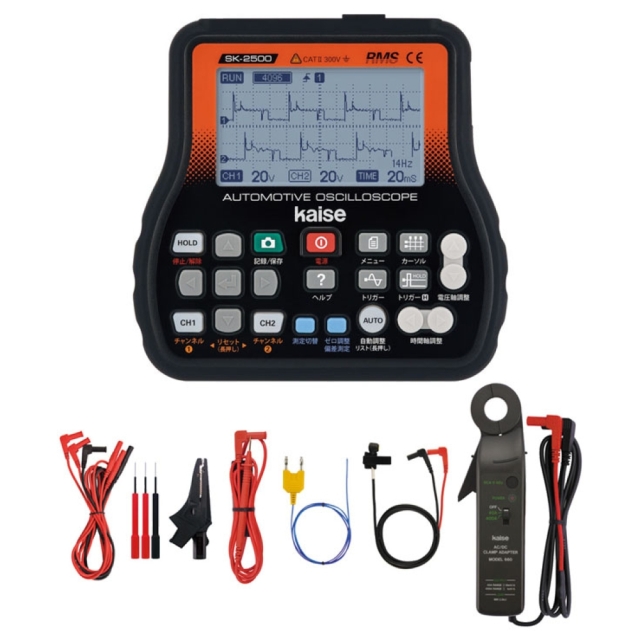

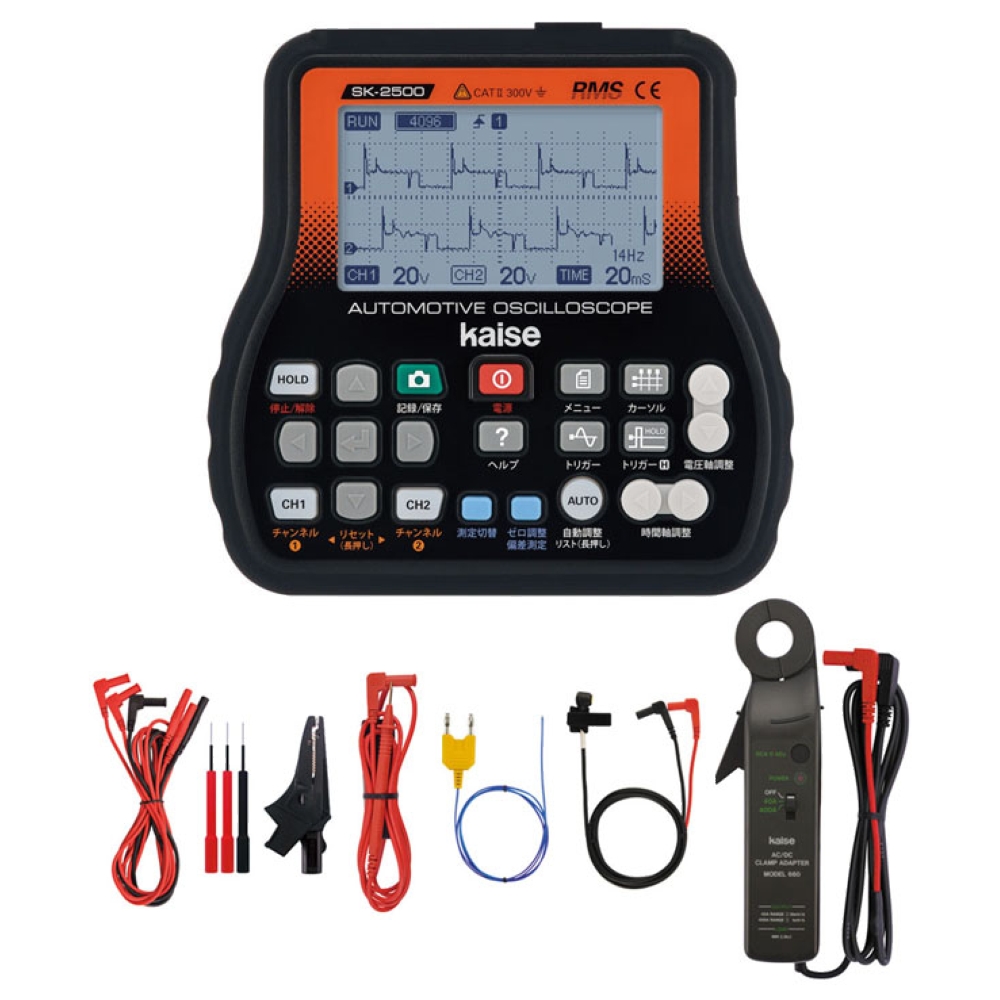

| フルセット SK-2500F |
100-72オシロスコープ用テストリードセット、100-74リップル測定テストリード、818-02温度プローブ、653回転センサー、660 AC/DCクランプアダプター |
測定仕様
グラフモード
電圧測定（V）
| V / Div | グラフdot 誤差 | 最大許容入力 |
|---|---|---|
| 200mV / 2V / 20V | ±4dot | 1000Vp-p |
| 500mV / 5V / 50V / 200V | ±2dot | |
| 1V / 10V / 100V / 500V | ±1dot |
※周波数帯域：最大 DC～200kHz（＋1dB / －3dB） ※DCカップリング
DMMモード
直流電圧測定（DC V）
| レンジ | 測定確度 | 分解能 | 最大許容入力 |
|---|---|---|---|
| 200.0mV | ±1.0%rdg±8dgt | 100µV | 1000V DC |
温度測定（℃）
| レンジ | 測定確度 | 分解能 | センサータイプ |
|---|---|---|---|
| －50℃～220℃ | ±4℃（10℃～50℃） ±5℃（－50℃～9℃ / 51℃～220℃ |
1℃ | 熱電対Kタイプ |
※測定確度にK温度センサーの誤差は含まず ※温度プローブ（別売付属品）が必要
交流電圧測定（AC V rms）
| レンジ | 測定確度 | 分解能 | 最大許容入力 |
|---|---|---|---|
| 2.000V | ±2.0%rdg±8dgt（45Hz～1kHz） ±2.5%rdg±8dgt（1kHz～10kHz） ±4.0%rdg±8dgt（10kHz～20kHz） ±6.0%rdg±8dgt（20kHz～30kHz） |
1mV | 600V AC（rms） |
| 20.00V | 10mV | ||
| 200.0V | ±2.0%rdg±8dgt（45Hz～1kHz） ±2.5%rdg±8dgt（1kHz～10kHz） ±4.0%rdg±8dgt（10kHz～20kHz） |
100mV | |
| 600V | ±2.0%rdg±5dgt（45Hz～1kHz） ±2.5%rdg±5dgt（1kHz～10kHz） |
1V |
※クレストファクター1.5以下
抵抗測定（Ω）
| レンジ | 測定確度 | 分解能 | 開放端子間電圧 |
|---|---|---|---|
| 2.000kΩ | ±1.0%rdg±8dgt | 1Ω | ≤3.3V |
| 20.00kΩ | 10Ω |
導通チェック
| レンジ | 測定確度 | 分解能 | 開放端子間電圧 |
|---|---|---|---|
| 2.000kΩ | ±1.0%rdg±8dgt | 1Ω | ≤3.3V | 測定抵抗値が約50Ω以下の場合にブザー音 |
その他測定項目：周波数測定（Hz）、デューティー比測定（％）、パルス幅測定（S）
商品仕様
| 製品名: | SK-2500F |
|---|---|
| 型番: | SK-2500F |
| メーカー: | カイセ |
