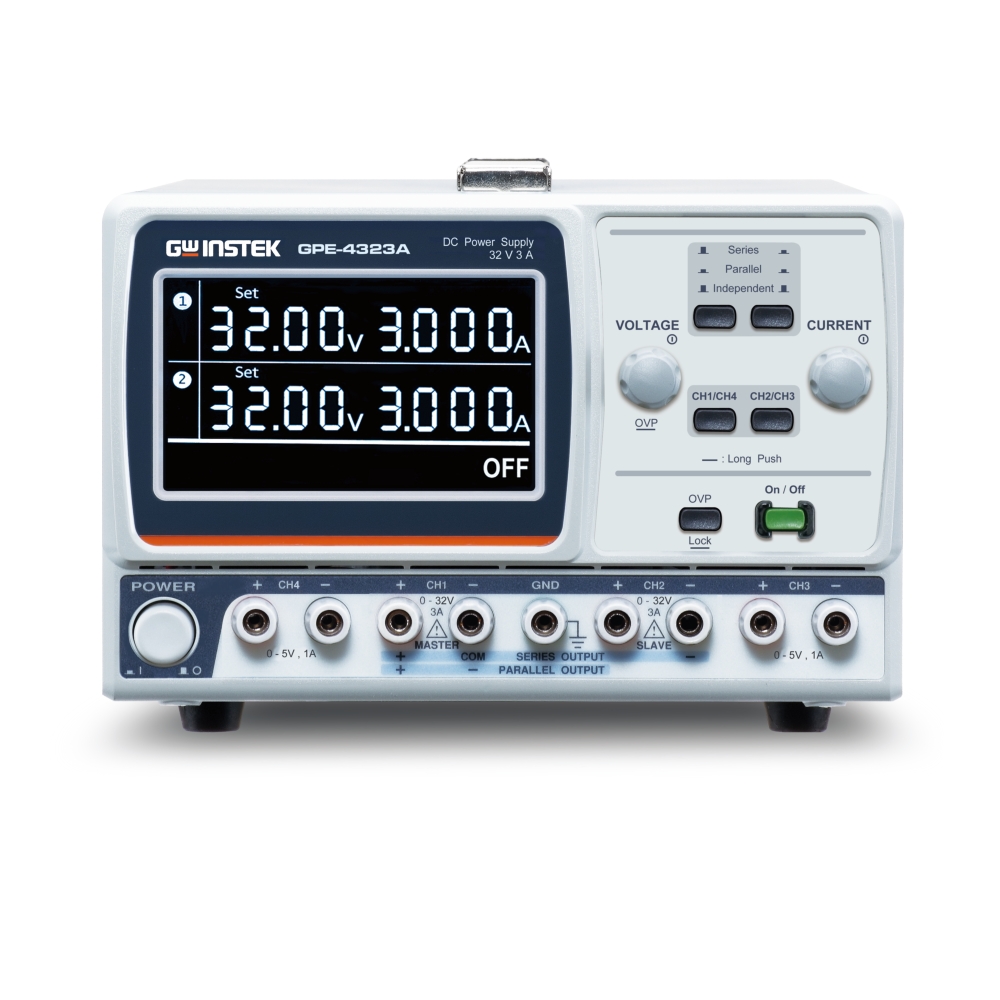

TEXIO GW INSTEK 多出力直流安定化電源 GPE-Aシリーズ
ドロッパ方式 多出力直流安定化電源
GPE-Aシリーズはドロッパ方式の多出力直流安定化電源で、各CHが独立していますので+(正極)電源としても-(負極)電源としても±電源としても使用できます。トラッキング機能を使用すれば、フロントパネルのスイッチで直列、並列、独立を選択し、CH1とCH2の出力端子を内部で切替え、直列トラッキングでは電圧加算*または±トラッキング電源として、並列トラッキングでは電流加算*が簡単にできます。(*:電圧または電流表示は加算されません。)
本シリーズはGPEシリーズの後継としてそのまま置き換えが可能です。
シリーズ仕様
- 低リップル、低ノイズのドロッパ方式
- 各チャンネル独立した絶縁出力
- 電圧/電流を2CH分同時表示(上段:CH1またはCH4、下段:CH2またはCH3)
- 10mV/1mAのリードバック分解能(4桁表示時)
- アウトプット ON/OFFスイッチ、外部設定ON/OFFコントロール
- キーロック機能による電圧/電流設定値のロック
- フロントスイッチにより、CH1およびCH2出力を独立、直列トラッキング(64V/3A)、並列トラッキング(32V/6A)に切換え
- スマート冷却ファンによる低雑音を実現
- 外形寸法:210(W)x155(H)x306(D)mm
- 質量:約7kg
- 入力電圧:AC 100V/120V/220V±10%, 230V+10%/-6%, 50/60Hz
- 最大消費電力:420W/550VA
特徴
見やすい4.3インチLCDディスプレイ
4.3インチのLCD表示パネルで2チャンネル分の電圧・電流値を同時表示し高い視認性を持っています。
アウトプット制御
フロントパネルの操作と外部入力による出力のオンオフが可能です。また、電源オン時に出力オンする設定も可能です。
トラッキング動作
各チャンネルが絶縁されているためトラッキング機能を使用すれば、フロントパネルのスイッチで直列、並列、独立を選択し、CH1とCH2の出力端子を内部で切替え、直列トラッキングでは電圧加算または±トラッキング電源として、並列トラッキングでは電流加算が簡単にできます。
GPEシリーズとGPE-Aシリーズの比較
電圧・電流値設定ツマミをチャンネルごとのボリュームからエンコーダに変更することで操作の簡略化、設定値固定の強化をおこないました。また過電圧保護機能は定格電圧値固定から任意の電圧値で動作するように変更しています。そのほかの電気的仕様は変更ありません。
ラインナップ
| 型名 | チャンネル数 | ch1 | ch2 | ch3 | ch4 | 質量 |
|---|---|---|---|---|---|---|
| GPE-2323A | 2ch | 0~32V/0~3A | 0~32V/0~3A | - | - | 約7kg |
| GPE-3323A | 3ch | 0~32V/0~3A | 0~32V/0~3A | 5V/5A | - | 約7kg |
| GPE-4323A | 4ch | 0~32V/0~3A | 0~32V/0~3A | 0~5V/1A | 0~15V/1A | 約7kg |
定格
商品仕様
| 製品名: | GPE-4323A |
|---|---|
| 型番: | GPE-4323A |
| メーカー: | インステック |
