【お問合せ商品】Tektronix USBリアルタイム・スペクトラム・アナライザ RSA306B型

定価: ¥1,144,000(税込)
価格: ¥1,086,800 (税込) 5%OFF
メーカー: テクトロニクス
型番: RSA306B

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ(別タブで開きます)

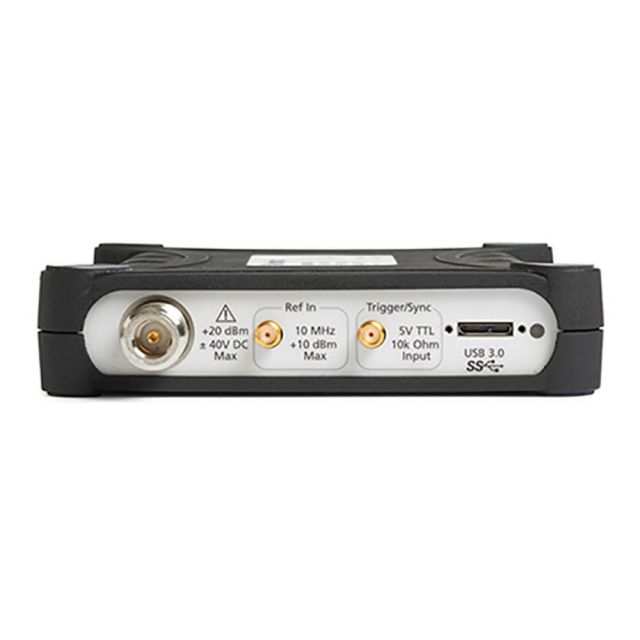

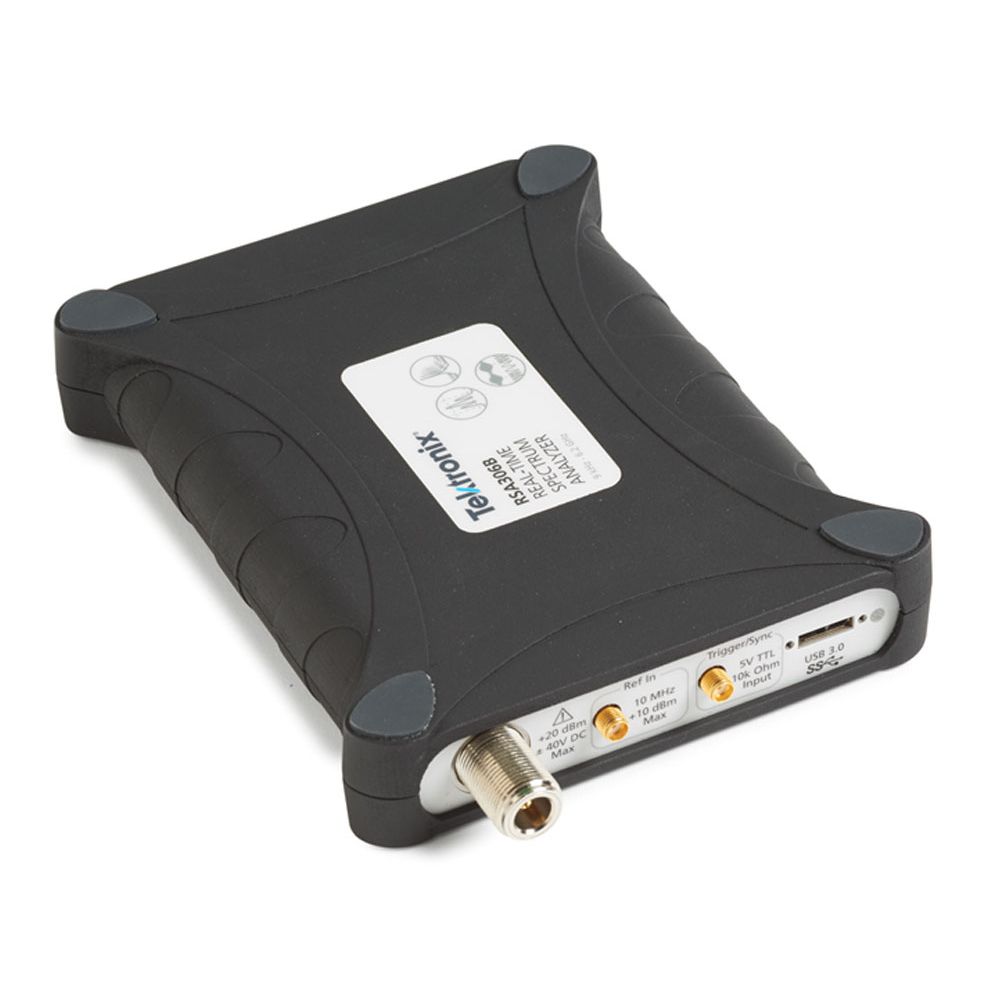

Tektronix RSA306B型 USBリアルタイム・スペクトラム・アナライザ 9kHz~6.2GHz

必要な機能をすべて備えたスペクトラム・アナライザを従来の半分以下の価格で導入可能
小型で748 g以下と軽量なため、ベンチ上でも場所を取らず、片手に持って、
あるいはバッグやポケット、ツール・ベルトに入れて楽に移動できます。

前モデルからの改善点

  • スプリアスを改善 - 競合上位クラス製品と同等に
  • 振幅確度を改善 - クラス最高
  • 3年保証 - 追加費用無く安心して使用
  • デザインを一新

主な性能仕様

  • 9KHz~6.2GHzの周波数レンジをカバーし、広範な解析のニーズに対応
  • 入力レベル範囲:-160dBm~+20dBm
  • Mil-Std 28800クラス2の環境条件に対応した、過酷な条件での使用にも耐える衝撃/振動特性
  • 40 MHzの取り込み帯域幅により最新規格のワイドバンド・ベクトル解析に対応
  • 100%の捕捉確率で100 μsの最小信号時間を取り込み可能

主な特長

  • SignalVu-PC(TM)ソフトウェアの付属により、必要なスペクトラム解析機能をすべて装備
  • 17種類のスペクトラム/信号解析測定規格に対応
  • マッピング、変調解析、WLAN、LTEおよびBluetooth規格のサポート、パルス測定、
    ストリーミング記録されたファイルの再生、信号調査、周波数/位相セトリング等の各種オプション
  • リアルタイム・スペクトラム/スペクトラム表示により、トランジェント信号の測定や干渉信号の検出に必要な時間を大幅に短縮
  • Microsoft Windows環境に対応したアプリケーション・プログラミング・インタフェース(API)を付属
  • MATLABのInstrument Control Toolboxで使用可能なドライバを提供
  • ストリーム取込みによる長時間イベントの記録
  • 3年保証

アプリケーション

  • 研究機関/教育機関
  • 工場または屋外でのメンテナンス、設置、修理
  • 製品の設計および製造
  • 干渉信号の検出

RSA306B型:新たなコンセプトを採用した計測器

RSA306B型は、他に類を見ない低価格でありながら、スペクトラム解析やその他の詳細な解析に必要な
すべての機能を備えた画期的な製品です。RSA306B型は、一般に普及している最新のインタフェースや
コンピュータの処理能力を利用し、信号処理機能と信号取り込み機能を分離することにより、
機器のハードウェアのコストを大幅に削減することに成功しました。
データの解析、保存、再生は、今ご使用になっているPC、タブレット、ラップトップ上で実行されます。
PC機能をRFスペクトラムの取り込み用のハードウェアと分離することにより、コンピュータの
アップグレードが容易になり、IT管理の問題が最小化されます。

SignalVu-PC(TM)ソフトウェアとAPIによる詳細な解析と効率的なプログラム開発 RSA306B型は、
当社の高性能シグナル・アナライザを支える強力なソフトウェアであるSignalVu-PCの機能を活用して動作します。
SignalVu-PCは、従来の低価格な測定器では実現が困難だった、詳細な解析機能を提供します。
ご使用のPCでDPXスペクトラム/スペクトログラムのリアルタイム処理を行えるようになるだけでなく、
ハードウェアのコストも削減できます。機器とのプログラム・インタフェースが必要なお客様は、
SignalVu-PCプログラム・インタフェースを利用することも、あるいは豊富なコマンドと
測定機能が用意された付属のアプリケーション・プログラミング・インタフェース(API)を使用することもできます。
APIではMATLABドライバも使用できるため、MATLABおよびInstrument Control Toolboxを活用した使い方もできます。

SignalVu-PC基本バージョンの測定機能

SignalVu-PCプログラムは無償でありながら、基本ソフトウェアの域を超えた高度な機能を提供します。
無償版のSignalVu-PCソフトウェアが対応している測定機能の概要を下表に示します。

汎用信号解析機能
スペクトラム・アナライザ スパン:1kHz~6.2GHz
3トレース+1演算波形+スペクトログラムのトレース
5つのマーカによるパワー、相対パワー、総合パワー、パワー密度、およびdBc/Hzの測定
DPXスペクトラム/スペクトログラム スペクトラムのリアルタイム表示、最大40MHzのスパンで100μsecの信号を100%の確かさで検出
振幅、周波数、位相対時間、RF IQ対時間 基本的なベクトル解析機能
時間軸でのオーバビュー/ナビゲータ 取込んだ信号を簡単な設定で何度でもマルチドメインで詳細に解析可能
スペクトログラム 2-D/3-Dウォーターフォール表示により異なる角度から信号を解析
AM/FMリスニング FM/AM信号の音声復調および音声ファイルへの記録
アナログ変調解析
AM、FM、PM解析 主要なAM/FM/PMパラメータの測定
RF測定
スプリアス測定 ユーザ定義可能なリミット・ラインと領域により、機器の周波数レンジ全域でスペクトラム違反テストを自動化
スペクトラム・エミッション・マスク ユーザ定義または規格で規程されたマスク・テスト
占有帯域幅 測定モード:全電力の99%のポイント、-xdBダウンのポイント
チャンネル・パワーおよびACLR 可変チャンネルおよび隣接/次隣接チャンネル測定
MCPR 高度で使いやすいマルチチャンネル・パワー測定
CCDF 信号レベルの統計的変動をプロットする相補累積分布関数

記載内容は予告なく変更することがありますので、あらかじめご了承ください。
お取り寄せ商品となりますので事前に納期確認の問い合わせをお願いいたします。

保証:メーカー保証
校正:別途料金

商品仕様

製品名: RSA306B
型番: RSA306B
メーカー: テクトロニクス
