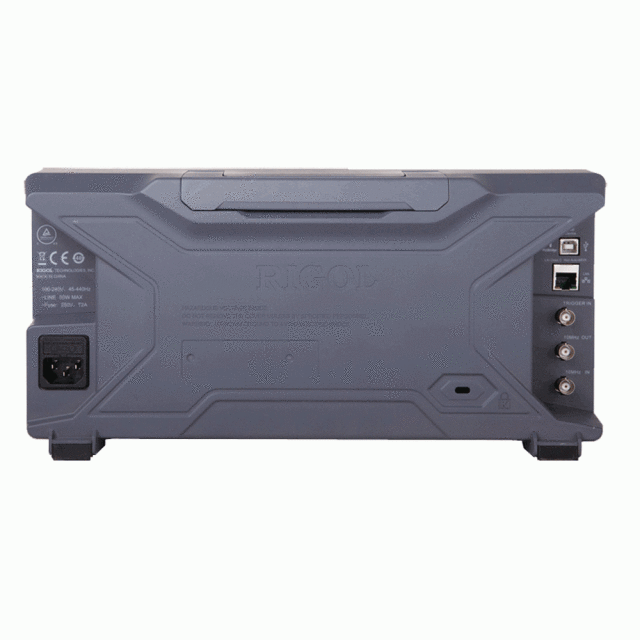

RIGOL スペクトラムアナライザ 1.5GHz トラッキングジェネレータ無し DSA815

定価: ¥297,000(税込)
価格: ¥267,300 (税込) 10%OFF
メーカー: リゴル
型番: DSA815
数量:
在庫: 在庫あり

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

DSA800 シリーズ スペクトラム・アナライザ

優れた性能と手頃な価格のスペクトラム・アナライザ トラッキング・ジェネレータ、プリ・アンプ、EMI、VSWR、その他のオプションを備えた1.5 GHz~7.5 GHzモデル

  • 周波数レンジ 9 kHz~ 7.5 GHz
  • 最小 -161dBm 表示平均ノイズ・レベル (DANL)
  • 最小 < -98dBc/Hz @10kHzオフセット 位相ノイズ・レベル
  • ノイズ・レベル測定確度 < 0.8dB
  • 最小10Hz分解能帯域幅 (RBW) (7.5GHzまでの周波数レンジ)
  • トラッキング・ジェネレータ (DSA8XX-TG)
  • 拡張測定機能 (オプション)
  • EMIフィルタ & 準尖頭値検波器キット(オプション)
  • VSWR測定キット(オプション)
  • インタフェース: LAN (LXI)、USBホスト&デバイス、GPIB(オプション)
  • 8 インチWVGA (800x480) ディスプレイ
型名 DSA815
DSA815-TG
DSA875
DSA875-TG
周波数
周波数レンジ 9kHz~1.5GHz 9kHz~7.5GHz
周波数分解能 1Hz
SSB位相ノイズ 20℃~30℃ 、 fc=1GHz
キャリア・オフセット 10kHz <-80dBc/Hz <-98dBc/Hz
100kHz <-100dBc/Hz (代表値) <-100dBc/Hz (代表値)
1MHz <-115dBc/Hz (代表値) <-120dBc/Hz (代表値)
周波数帯域幅
分解能帯域幅 (-3dB) 10Hz~1MHz、 1-3-10シーケンス
分解能帯域幅確度 <5% (公称値.)
分解能フィルタ・シェープ・ファクタ (60dB: 3dB) <5 (公称値.)
ビデオ帯域幅 (-3dB) 1Hz~3MHz、 1-3-10シーケンス
分解能帯域幅 (-6dB) (EMI-DSA800オプション) 200Hz、 9kHz、 120kHz
表示平均ノイズ・レベル (DANL) 0dB RFアッテネータ、分解能帯域幅=ビデオ帯域幅=100Hz、サンプル・ディテクタ、トレース・アベレージ≥ 50、トラッキング・ジェネレータ オフ、ノーマライズ1Hz 20℃~30℃、入力終端50Ω
プリアンプ・オフ 9kHz~100kHz ? < -120dBm (代表値)
100kHz~5MHz <-130dBm + 6 X (f/1GHz)dB、 <-135dBm (代表値)
(ただし1MHz以下では<-110dBm、 <-130dBm (代表値))
<-135dBm、 <-138dBm (代表値)
5MHz~1.5GHz <-140dBm、 <-144dBm (代表値)
1.5MHz~3.2GHz ?
3.2GHz~6GHz ? <-136dBm、 <-140dBm (代表値)
6GHz~7.5GHz ? <-131dBm、<-135dBm (代表値)
プリアンプ・オン 100kHz~1MHz < -130dBm、<-150dBm(代表値) <-152dBm、 <-155dBm (代表値)
1MHz~5MHz <-150dBm + 6 X (f/1GHz)dB、 <-155dBm (代表値)
5MHz~1.5GHz <-157dBm、 <-161dBm (代表値)
1.5GHz~3.2GHz ?
3.2GHz~6GHz ? <-153dBm、 <-157dBm (代表値)
6GHz~7.5GHz ? <-148dBm、 <-152dBm (代表値)
レベル測定確度 95%信頼度、 S/N>20dB、 分解能帯域幅=ビデオ帯域幅=1 kHz、 プリアンプ・オフ、 10dB RFアッテネータ、 -50dBm<RF入力レベル≦0dBm、fc>10MHz、 20 ºC~ 30 ºC
<1.5dB (公称値) <0.8dB (公称値)
トラッキング・ジェネレータ出力 DSA815-TG DSA875-TG
周波数 レンジ 100kHz~1.5GHz 100kHz~7.5GHz
出力レベル・レンジ -20dBm~0dBm -30dBm~0dBm
出力レベル分解能 1dB
寸法 ・ 重量 361.6mm (W) × 178.8mm (H) × 128mm (D) ・ 4.25~5.15kg

商品仕様

製品名: DSA815
型番: DSA815
メーカー: リゴル
