HIOKI電源品質アナライザ本体のみ電流センサ別売PQ3198

定価: ¥786,500(税込)
セール価格: ¥684,255 (税込) 13%OFF
メーカー: 日置電機
型番: PQ3198
数量:
在庫: お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ



セール開催時のお値引きにつきまして
・シリーズそれぞれ先着1名様までの限定販売となります。・エンドユーザー情報が必要な商品になります。ご注文時は必ずエンドユーザー情報【会社名・所在地】(商社不可)をお伝えください。・校正書類は付属しておりません。・ご注文後のキャンセルはお受けできかねます。お見積もり・ご購入希望、またはご不明な点など、まずはお問い合わせください。

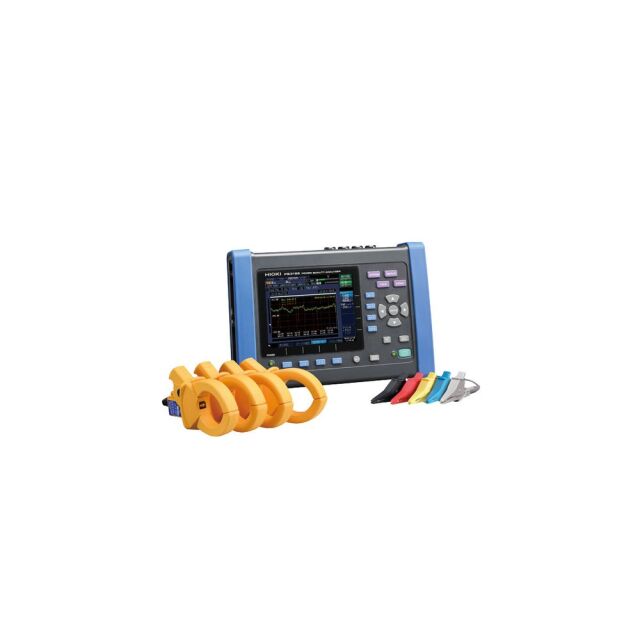

日置電機 電源品質アナライザ PQ3198

電源トラブルシューティングをもっと簡単に、正確に

  • 世界基準に準拠したトラブル検証が可能 (IEC61000-4-30 ClassA)
  • 高精度な計測を、ギャップなしに連続測定
    (V: 公称電圧の±0.1%, A: ±0.1% rdg. ±0.1% f.s., W: ±0.2% rdg. ±0.1% f.s.)
  • 高次高調波成分(Supraharmonics)測定もカバーする、80kHzまでの広帯域電圧測定
  • トランジェント電圧は最大6000Vpeak、700kHzまで測定可能
  • AC 6000 Aまで測定可能
  • (ch1, ch2, ch3)とch4で2系統の電力測定、効率演算
  • インバータの簡易測定が可能、基本波周波数40~70Hz, キャリア周波数~20kHz
  • 付属アプリPQ ONEで簡単にレポート作成が可能
  • GPSオプションで、複数機器間のデータの同時性を確保可能

仕様

基本仕様 (確度保証期間 1年)

測定ライン 単相2線/単相3線/三相3線/三相4線に加え, 別途ch4で電圧/電流/電力測定 (直流または交流)
電圧レンジ ch1~3: 電圧測定600.00 Vrms, トランジェント測定6.0000 kVpeak
ch4: 600.00 VrmsまたはDC, トランジェント測定6.0000 kVpeak
電流レンジ AC 500.00 mA~5.0000 kAまで (使用するセンサにより測定範囲が異なる)
電力レンジ 300.00 W~3.0000 MW (使用する電圧, 電流レンジにより自動的に決定)
基本確度 電圧 : 公称電圧の±0.1%
電流 : ±0.1% rdg. ±0.1% f.s. + 電流センサ確度
有効電力 : ±0.2% rdg. ±0.1% f.s. + 電流センサ確度
測定機能 1. トランジェント電圧: 2MHzサンプリング
2. 周波数1波: 1波形から演算 200kHzサンプリング
3. 電圧1/2実効値: 半波ずらしの1波形ごと演算
電流1/2実効値: 半波ごと演算
4. スウェル・ディップ・瞬停: 電圧1/2実効値にて検出
5. 突入電流: 電流1/2実効値にて検出
6. 電圧波形比較: 判定エリアを自動生成して比較
7. 瞬時フリッカ値: IEC61000-4-15による
8. 周波数200 ms: 10波・12波から演算 40~70Hz
9. 周波数10秒間: 10秒間の波形から演算 40~70Hz
10. 電圧波形ピーク, 電流波形ピーク
11. 電圧, 電流, 有効電力, 皮相電力, 無効電力, 有効電力量, 無効電力量, 力率, 変位力率, 電圧不平衡率, 電流不平衡率, 効率
12. 高次高調波*(電圧/電流): 2k~80kHz帯域
*Supraharmonics
13. 高調波/位相角 (電圧/電流), 高調波電力: 第0次~50次
14. 高調波電圧電流位相差: 第1次~50次
15. 総合高調波歪み率 (電圧/電流)
16. インターハーモニクス (電圧/電流): 第0.5次~49.5次
17. Kファクタ (増倍率)
18. ΔV10フリッカ, IECフリッカ (短期間/長期間)
19. Mains signaling voltage
最長記録期間 繰返しON時: 1年, 最大記録イベント: 9999×366日 (1日9999件まで)
繰返しOFF時: 35日, 最大記録イベント: 9999件
インタフェース SD/SDHCメモリカード, LAN (HTTPサーバ機能/FTP機能), USB 2.0 (通信)
表示 6.5型TFTカラーLCD (640 × 480ドット)
電源 ACアダプタZ1002 (100~240V, 定格1.7 A, 50/60 Hz)
バッテリパックZ1003 (連続使用時間180分, ACアダプタ接続にて充電, 充電時間5時間30分)
寸法・質量 300W × 211H × 68D mm, 2.6 kg (バッテリパックZ1003含む)
付属品 取扱説明書 ×1, 測定ガイド ×1, 電圧コードL1000 ×1 (赤・黄・青・灰, 黒 ×4, アリゲータクリップ ×8), スパイラルチューブ ×20, カラークリップ, ACアダプタZ1002 ×1, ストラップ ×1, USBケーブル (1 m) ×1, バッテリパックZ1003 ×1, SDメモリカード2GB Z4001 ×1, アプリケーションソフトウェア (PQ ONE) ×1

ラインナップ

商品仕様

製品名: PQ3198
型番: PQ3198
メーカー: 日置電機
