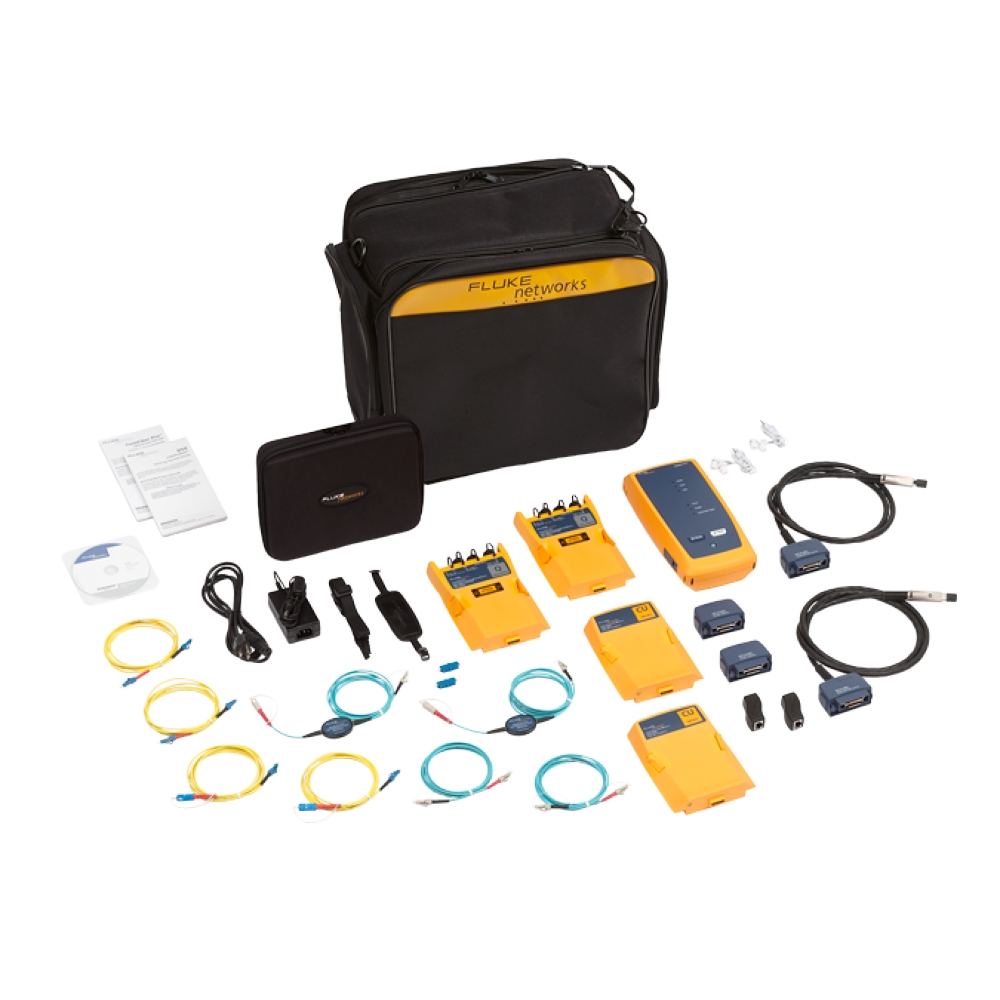

FlukeNetworks DSX-5000 モジュール / 4 波長光損失測定モジュール・アドオン・キット (リモート付き) V2 用 DSX2-CFP-Q-ADD-R

Versivは、テストプロセスのすべてのステップを加速することで、ケーブルテスターでこれまで以上に多くのことを達成できるようにします。
LinkWare Liveクラウドサービスにより、プロジェクトマネージャーはスマートデバイスからテスターをリモートでセットアップし、作業の進捗状況や位置情報を監視できます。
ProjX™管理システムは、ジョブの初期セットアップからシステムの承認まで、タスクを簡素化します。冗長な手順を排除し、すべてのテストが初回から毎回正しく完了することを保証します。
Taptive™ユーザーインターフェースにより、あらゆるスキルレベルの技術者が高度なデータ分析と簡単なセットアップと操作を簡単に行うことができます。
LinkWare PC管理ソフトウェアは、テスト結果の比類のない分析と専門的なテストレポートを提供します。
DSXは、専用の診断機能と問題箇所を特定するシンプルなテストにより、ケーブル障害の修復にかかる時間を短縮します。

ANSI/TIA-1152-Aレベル2Gおよび提案規格IEC 61935-1 Ed. 5レベルVIの2000MHzまでのフィールドテスター精度要件に準拠しています

• Power over Ethernet（PoE）に必要な抵抗不平衡規格の完全なスイート（IEEE 802.3bt、ANSI/TIA/EIA-568、ISO/IEC 11801シリーズ文書）をサポート
• IEC 61935-1-1（2019年9月発行）に準拠したTCLおよびELTCTL測定
• 配線経路に沿ったシールドの導通

• 8秒のCat 6Aテスト時間で、認証取得を最速で実現
• クロストークやシールド障害までの距離など、障害の原因をグラフィカルに表示し、トラブルシューティングを迅速化
• 最大12,000件のCat 6Aテスト結果をフルグラフィックで管理
• 静電容量式タッチスクリーンにより、ケーブルの種類、規格、テストパラメータを簡単に選択して、テスターを迅速にセットアップできます
• 内蔵Wi-Fiにより、結果を簡単にLinkWare TM Liveにアップロードできます
• LinkWare PC管理ソフトウェアで10億以上のリンクが報告されています

静電容量式タッチスクリーンにより、テスターのセットアップが迅速化され、すべての規格をサポートしています。

Taptiveユーザーインターフェースは、初心者の技術者でも複数のメディアタイプとテスト要件にわたるテストを実行できるほど簡単です。
静電容量式Taptiveユーザーインターフェースにより、メニュー画面からすべてのジョブに簡単にアクセスできます。
作業中のジョブをタッチすると、大型ディスプレイに実行する必要があるテストが表示され、アニメーションによる指示により構成設定が簡素化されるため、正しいテストが保証されます。

人気の高い多機能LinkWare PC管理ソフトウェアアプリケーションを活用することで、DSXケーブルアナライザーシリーズのユーザーは、ProjX管理システムデータに簡単にアクセスし、レポートを生成し、テスターのソフトウェアをアップグレードできます。プロジェクトマネージャーは、ワークフローを管理し、テスト結果を統合する完全な機能を利用できます。ユーザーは、レポートに会社のロゴを追加して仕上げを行い、システム承認のために顧客にそのまま提供できます。Fluke Networksのどの銅線または光ファイバーテスターを使用していても、ビジネスツールをシンプルに保つことができます。LinkWare PCはすべてをレポートするソフトウェアパッケージです。

新しい自動統計レポートオプションであるLinkWare PC statsを使用すると、リンクごとのページレポートを超えて、ケーブルインフラストラクチャ全体を確認できます。LinkWare PCのテスト結果データを分析し、ケーブル設備のパフォーマンスを明らかにするチャートと図に変換します。このレポートは、ケーブルインフラストラクチャ全体をコンパクトなグラフィック形式で要約するため、マージンの確認や異常の特定が容易になります。

LinkWare Live は、いつでも、どこでも、誰とでも、どのデバイスでも認証ジョブを管理できるクラウドベースのサービスです。LinkWare Live を使用すると、すべてのジョブのすべてのテストを追跡できます。あらゆるスマートデバイスからすべてのプロジェクトの概要を取得できます。個々のテストまでドリルダウンできます。誤ったテスト設定やケーブル ID に関する通知を即座に受信できます。
最初から正しく設定しましょう。PCまたはタブレットからケーブルIDとテスト設定を定義し、現場のテスターまたはブラザープリンターに送信すれば、ミスなくテストとラベル付けが行えます。
テスターを最新の状態に保ってください。規格は予告なく変更される場合があり、古いテストレポートは何時間もかけて再テストする必要があるかもしれません。LinkWare Live は、テスターが最新の状態で動作していることを自動的に確認します。
テスターをオフィスまで持ち帰る時間とガソリンの無駄をなくしましょう。内蔵Wi-Fiにより、現場からLinkWare Live にテスト結果を直接アップロードできます。その後、LinkWare PC を使用して適切なジョブに自動的にダウンロードし、レポートを迅速に生成できます。
プロジェクトの遅延を回避。最後に使用された場所を追跡し、すべてのテスターの状態を監視して、常に校正され、最新のファームウェアが実行されていることを確認します。
すべてのVersivモデルをサポート：DSXケーブルアナライザーシリーズ、CertiFiber Pro、OptiFiber Pro、FI-7000。

電気的に中心に配置されたプラグ設計は、TIAレベル2GおよびIECレベルVIの2000MHzまでの精度要件に準拠しており、将来を見据えた設計で、あらゆるハードウェアのアップグレードをサポートします

DSXケーブルアナライザーシリーズは、最大40ギガビットイーサネットのネットワーク展開におけるケーブルテストと認証を可能にします。既存のCat 5e、6、6A、8、またはクラスI/IIケーブルシステムを問わず、DSXはすべての業界規格に準拠したテストを実施できます。電気的に中心に配置されたテストプラグは、Cat 8 / クラスI/II、2000MHzまでのフィールドテストに必要なレベル2G/VIの精度を実現します。DSXはIECレベルVIおよびTIAレベル2Gの仕様を超えており、全周波数範囲にわたって結果の信頼性を高めます。Cat 8のような高性能ケーブルシステムでは、25Gおよび40Gアプリケーションに必要なノイズ耐性を確保するために、より正確な測定が必要です。さらに、複雑なエイリアンクロストークのリンク間認証は、最大40GBASE-Tテストまでの各メタルモジュールに測定機能を統合することで簡素化されます

DSXは、横方向変換損失（TCL）と等レベル横方向変換伝達損失（ELTCTL）を含む平衡度測定をサポートする最初のフィールドテスターです。TCLとELTCTLは、ケーブル配線規格に記載されている重要な測定値です。これらは、ノイズ耐性を決定するのに役立つ重要なパラメータである平衡度の最小性能を定義します。産業ネットワークの所有者/運用者は、産業環境における電磁干渉（EMI）のレベルが高いため、この特性に特に関心を持っています。

フルーク・ネットワークスのDSXケーブルアナライザーシリーズは、レベル2G試験機器のANSI/TIA-1152-A仕様に準拠したIntertek（ETL）認証を取得しています。

Cat 6Aのテスト時間は8秒で、認証結果を提出する最速の方法となります

これほど多くのテストをこれほど高速に実行できるテスターは他にありません。Cat 6Aまでのメタル線認証を8秒で完了、または2つの波長で2本のファイバーをわずか3秒で認証できます。世界中のケーブルベンダーからの支持により、Versivはプロジェクト完了とシステム承認を最速で行う方法であることが保証されています。合否結果を迅速に取得し、個々のテストパラメータを値で簡単に確認したり、グラフ上の特定の領域を詳細に分析したりできます。

クロストークやシールド障害までの距離など、障害の原因をグラフィカルに表示し、トラブルシューティングを迅速化

DSXは専用の診断機能によりケーブル障害の修復時間を短縮します。ボタン1つですべてのテストを実行し、すべてのデータを保存します。グラフィカルな結果画面では、ケーブルを詳細に確認し、特定のリンク上のクロストーク、リターンロス、シールド障害の場所を正確に確認できます。従来のテスターは診断機能の周波数制限が最大250MHzでしたが、DSXケーブルアナライザーシリーズはこの制限を解消しました。この共通ビューは、初心者でも熟練者でも簡単に解釈でき、不合格の結果を迅速に特定して対処することができ、テスト結果と共に保存されるため、リモート分析が可能です。

シールドの導通は、歴史的に直流（DC）測定であり、障害までの距離は測定できません。他のテスターは、シールドの導通を確認するために簡単な抵抗テストを実行します。これらのテストは不正確であることが示されており、接地経路をシールドの導通と混同し、シールドの断線を正しく特定できないことがあります。他のテスターはシールドに断線があることを知らせてくれるかもしれませんが、正確な位置を特定できず、どこから手直しを始めればよいかわかりません。DSXケーブルアナライザーシリーズは、シールドの整合性の問題までの距離を報告し、シールドの導通の真の状態を報告する最初のフィールドテスターです。これは、シールドケーブルのエイリアンクロストーク性能を維持するためにシールドの導通が重要なデータセンターやCat 8の設置において特に重要です。

DSXケーブルアナライザーシリーズファミリーのメタルケーブル認証装置は、DSX-5000とDSX-8000の2つのモジュールに基づいています。DSX-5000は、最大1000MHzの制限で、ツイストペアCat 5e、6、6A、およびクラスFAケーブルを認証します。DSX-8000は、最大2000MHzの制限で、ツイストペアCat 5e、6、6A、8、およびクラスI/IIケーブルを認証します。

銅線認証

これらのタイプのデバイスを接続する際に、一般的な4コネクタチャネルが使用されないシナリオがあります。特に、フェースプレートを設置することが現実的ではない天井スペースに設置されているデバイスの場合です。代わりに、通信室にはパッチコードが1本だけあり、パーマネントリンクはもう一方の端でプラグで終端されているため、デバイスに直接接続でき、実質的に機器コードが不要になります。これにより、モジュラープラグ終端リンク（MPTL）と呼ばれるものが作成されます。
DSXケーブルアナライザー™は、一方の端にパッチコードアダプター、もう一方の端にパーマネントリンクを使用することで、MPTLを認証できます。
パッチコードアダプターは、カテゴリー5e、6、および6Aの性能レベルをサポートし、すべてのDSXケーブルアナライザー™モデルで動作します。MPTLテストリミットを使用するには、Versiv/DSXファームウェアの最新バージョンが必要です。

ケーブルが国際規格に準拠していることを検証

DSX2-5-IE-K1は、シングルペアからCat 6Aまでの銅線ケーブルの完全なテストを提供し、RJ-45、M12-D、M12-X用のアダプターが含まれています。30社以上のケーブルメーカーによって承認されています。

• 迅速な起動：機械メーカー、試運転、および変更後のケーブル性能を確保
• ダウンタイムの防止：振動、湿気、ノイズ、温度の影響を受けやすい限界ケーブルを特定
• 迅速なトラブルシューティング：バイパスケーブルの設置にかかる時間を節約。ケーブル障害の正確な種類と場所を特定するか、ケーブルが正常であることを証明
• EtherNet/IP™、PROFINET、ModBus TCP™、およびその他のプロトコルのケーブル配線をサポートします。RJ45およびM12コネクタをサポートします

M12およびix Industrial®コネクタをサポートします

DSXシリーズは、以下の産業用コネクタ用のアダプターを提供します

• M12Dコード（2ペア）
• M12Xコード（4ペア） -パンドウイット 推奨
• Ix Industrial® - HARTINGおよびHIROSE からテストアダプターが入手可能
