FlukeNetworks FiberInspector™Pro MPO コネクター端面検査キット
FI-3000 FiberInspector Ultraは、MPO光ファイバートランク、カセット、アレイケーブルのテストを容易かつ効率的に行うための豊富な機能を備えています。
複数のカメラを搭載した設計により、シンプルなタッチスクリーン操作でトランク全体から個々の端面までリアルタイムにライブビューを表示できます。
「TEST」をタッチすると、数秒でIEC 61300-3-35に準拠した合否結果が自動的に表示されます。
結果はスマートフォンに保存し、テキストメッセージやメールで共有したり、業界をリードするLinkWareプラットフォームを使用して、銅線、光ファイバー損失、OTDR、端面画像を含む完全なプロジェクトレポートを保存したりできます。
オートフォーカス機能を備えたコンパクトで人間工学に基づいたデザインにより、数百本のケーブルやポートをテストする場合でも、快適かつ迅速に操作できます。
特徴(クリックして詳細を表示)
オートフォーカスとオートセンタリングを備えたライブビューで瞬時にリアルタイムの視認性を実現
コネクタをFI-3000に接続し、オートフォーカスボタンをタッチするだけで、ライブビュー機能がファイバー端面のライブビューを即座に表示します。
セットアップや処理に時間をかける必要はありません。
デュアルカメラが、1本のファイバーまたはMPO端面全体を1つの統合ビューで表示します。簡単なジェスチャー操作で、対象箇所を拡大表示したり、コネクタをパンしたり、特定のファイバーの画像をタップするだけで詳細ビューを表示したりできます。
オプションで、端面の合否テストを数秒で自動化
光ファイバーリンクやMPO接続の手動検査は時間がかかり、人為的ミスが発生する可能性が高くなります。
コネクタ内の複数の光ファイバー端面を手動で追跡すると、1つ、あるいは複数の端面を見逃してしまう可能性が高くなります。
FiberInspector Ultraの自動テストモードは、コネクタ内のすべての光ファイバー端面を検査し、業界標準のIEC 61300-3-35に従って評価し、1本あたり2秒未満で合否判定を行います。
ジェスチャーベースのユーザーインターフェースにより、概要表示から詳細表示への切り替えが簡単です。
端面が故障した場合、FiberInspector はどのファイバーが故障したかを表示し、故障の原因となった箇所（汚れ、穴、欠け、傷）をハイライト表示します。
故障の原因を理解することで、ユーザーは必要なクリーニングの種類や、コネクタが修復不可能なほど損傷しているかどうかを判断できます。
軽量で人間工学に基づいたデザイン、ホルスター付き
FI-3000は独自の設計により、バルクヘッドとトランクケーブルの両方の検査を容易にします。
コンパクトで軽量（326g / 11.5オンス）な設計により、一日中使用しても疲れません。内蔵のPortBright™照明により、薄暗いデータセンターや暗い配線室など、密集したパッチパネルでも適切なポートを容易に見つけることができます。
FI-3000の全モデルには、カメラへのアクセスを容易にするホルスターが付属しており、検査チップとQuick Clean™クリーナーを収納できます。
シンプルなデータ共有のためのiOSおよびAndroidアプリ
FI-3000は、Wi-Fi経由でiOSまたはAndroidデバイスに接続し、小規模な作業や簡単な検査を行うこともできます。
FiberInspectorアプリ（FI-IN）は、シンプルな合否結果（オプション）を表示するだけでなく、FI-3000を完全に制御できるため、各端面を拡大・縮小したり、端面全体のライブビューをパンしたりできます。
また、FI-INは結果に名前を付けてデバイスに保存したり、画像またはPDFレポートとしてチームメンバーに送信して、迅速かつ簡単に共同作業を行うことができます。
詳細なレポート
スマートフォンまたはVersiv™テスターから詳細なPDFレポートを生成できます。VersivとLinkWare™は、Tier 1（損失）およびTier 2（OTDR）テストを含む統合レポートもサポートしています。
プロジェクト管理とレポート作成のために Versiv™ および LinkWare™ と統合*
新規敷設またはアップグレードの一環として、複数の光ファイバーリンク、MPOトランク、カセット、またはアレイケーブルを敷設する場合、FI-3000はVersiv™ケーブル認証システムと統合することで、迅速かつエラーのないプロジェクト管理とレポート作成を実現します。VersivのProjX™管理システムでは、ケーブルの種類、識別番号、必要な試験、制限値など、各ジョブを定義できます。技術者は、損失（Tier 1）、OTDR（Tier 2）、検査に同じプラットフォームを使用できるため、トレーニングコストとエラー発生の可能性を削減できます。FI-3000はUSBケーブルでVersivに接続します。
Versivは、結果を鮮明に表示する大型の高解像度ディスプレイを備えています。ジェスチャーベースのTaptive™スクリーンにより、ライブビュー画像を簡単にパンしたり、ズームイン・ズームアウトしたりできます。
Versivメインフレームと併用するFI-3000は、ケーブル配線システムのドキュメント化における業界標準であるLinkWareとも連携します。LinkWareを使用すると、Tier 1、Tier 2、検査結果を1つのレポートにまとめ、システム内のすべてのリンクの完全なドキュメントを作成できます。クラウドベースのLinkWare Liveを使えば、スマートフォンやPCから作業の進捗状況を簡単に追跡し、顧客と結果を共有できます。
非ワイヤレスオプション
FI2-7300-NWは、無線対応デバイスが接続できないセキュアな施設において、シングル接続またはMPO接続をテストする機能を提供します。このキットはFI2-7300と同じ構成ですが、Wi-Fiが無効になっています。
ファイバー検査のための完全なソリューション
FI-3000 FiberInspector Ultra キットには、ほぼすべての種類のファイバーをテストするために必要なものがすべて付属しています。
- USB および Wi-Fi 通信機能を備えた人間工学に基づいた頑丈な FI-3000 カメラ。
- 12/24 UPCおよび12/24 APCコネクタ用のMPOチップ
- シングルファイバー用アダプター
FI2-7300 FiberInspector Ultraは、FI-3000にVersiv™メインフレームを追加します。
あらゆるニーズに応えるヒント
FI-3000には、12/24 UPCおよび12/24 APC端面検査用のチップが標準装備されています。16/32 UPCおよびMMC構成用のアクセサリチップもご用意しています。
FI-3000は、MPOと同様のオートフォーカス、オートセンタリング、オートグレーディング、ライブビュー機能を備え、単芯光ファイバー検査のニーズに対応します。オプションのチップは、LC、SC、SN、MDC、1.25mm、2.5mm、E2000に対応しています。
ニーズに合わせた複数のプラットフォーム
FiberInspector™ Ultra カメラには 2 つのモデルがあります。
FI-3000 FiberInspector™ Ultra カメラ – Versiv™ ケーブル認証システムとモバイル デバイスの両方で動作します。
FI2-7300 FiberInspector™ Ultra – FI-3000カメラとVersiv 2メインフレームが含まれています。FI2-7300は、Wi-Fi機能を搭載した単体モデル、またはWi-Fiを無効にした同一構成のFI2-7300-NWモデルとしてご購入いただけます。
仕様
| 温度範囲 | 動作時: -10 ℃ ～ +45 ℃ (+14 ℉ ～ +113 ℉) 保管時: -10 ℃ ～ +60 ℃ (+14 ℉ ～ +140 ℉) |
|---|---|
| 湿度範囲 | 動作時: 0 % ～ 95 % (32 ℉ ～ 95 ℉、0 ℃ ～ 35 ℃) RH 結露なし 保管時: 0 % ～ 95 % (95 ℉ ～ 113 ℉、35 ℃ ～ 45 ℃) RH 結露なし |
| 高度 | 動作時: 4,000 m (ACアダプター使用時: 3,200 m) 保管時: 12,000 m |
| 振動 | 2 g、5 Hz～500 Hz |
| ショック | 1メートル落下試験 |
| 安全性 | IEC 61010-1: 汚染度2 |
| EMC | IEC 61326-1: 制御された電磁環境、IEC 61326-2-1 CISPR 11: グループ 2、クラス A、 米国 (FCC): 47 CFR 15 意図的な放射体: このデバイスは、FCC 規則のパート 15 に準拠しています。 |
| エンドタイプのサポート | シングルファイバーおよび MPO: 1x8 (8 ファイバー)、1x12 (8、10、または 12 ファイバー)、1x16 (16 ファイバー)、2x12 (16、20、または 24 ファイバー)、2x16 (32 ファイバー) |
| 試験限界 | IEC 61300-3-35 ED. 2 MM IEC 61300-3-35 ED. 2 SM APC IEC 61300-3-35 ED. 3 MM IEC 61300-3-35 ED. 3 SM APC 文書のみ |
| オプションの自動合否テスト時間 | ファイバーあたり2秒未満 |
| カメラの種類 | 5メガピクセル 1/4インチ CMOSセンサー |
| 視野 | FOV MPO すべて表示 - 4800 x 2000 µm FOV シングルファイバー - 985x1310 µm |
| 解決 | 1 µm |
| 光源 | LED、寿命100,000時間以上 |
| 端面照明 | 同軸青色LED |
| 港湾照明 | 白色LED |
| 電池のタイプ | リチウムイオン; 10.8時間駆動 |
| 電源アダプター | 入力: 100～240 VAC ±10%、50/60 Hz 出力: 15 VDC、最大2 A クラスII |
| ワイヤレス 伝送* |
出力電力: <100 mW 周波数範囲: 2.4 GHz (2412 MHz ～ 2462 MHz) |
| 寸法 | 6.625インチ x 5.375インチ x 2.125インチ (168 mm x 137 mm x 54 mm) (ダストキャップまたはアダプタチップなし) ダストキャップ付きの長さ: 7.5インチ (191 mm) |
| 重さ | 11.5オンス（326グラム） （ダストキャップ付き、アダプターチップなし） |
* 詳細については、メーカーホームページをご確認ください。
モデル
FI-3000 MPO コネクター端面検査スコープ
| FI-3000 | FI-3000 FiberInspector™ Ultraカメラ、チップセット（12/24 UPCおよび12/24 APC）、FI-1000チップ用シングルファイバーアダプター、AC充電器、入門ガイド、ホルスター、ソフトキャリングケース。 |
|---|---|
| FI-3000-NW | 統合 Wi-Fi を無効にした FI-3000 と同じ構成。 |
FI2-7000 ファイバーインスペクター・プロ

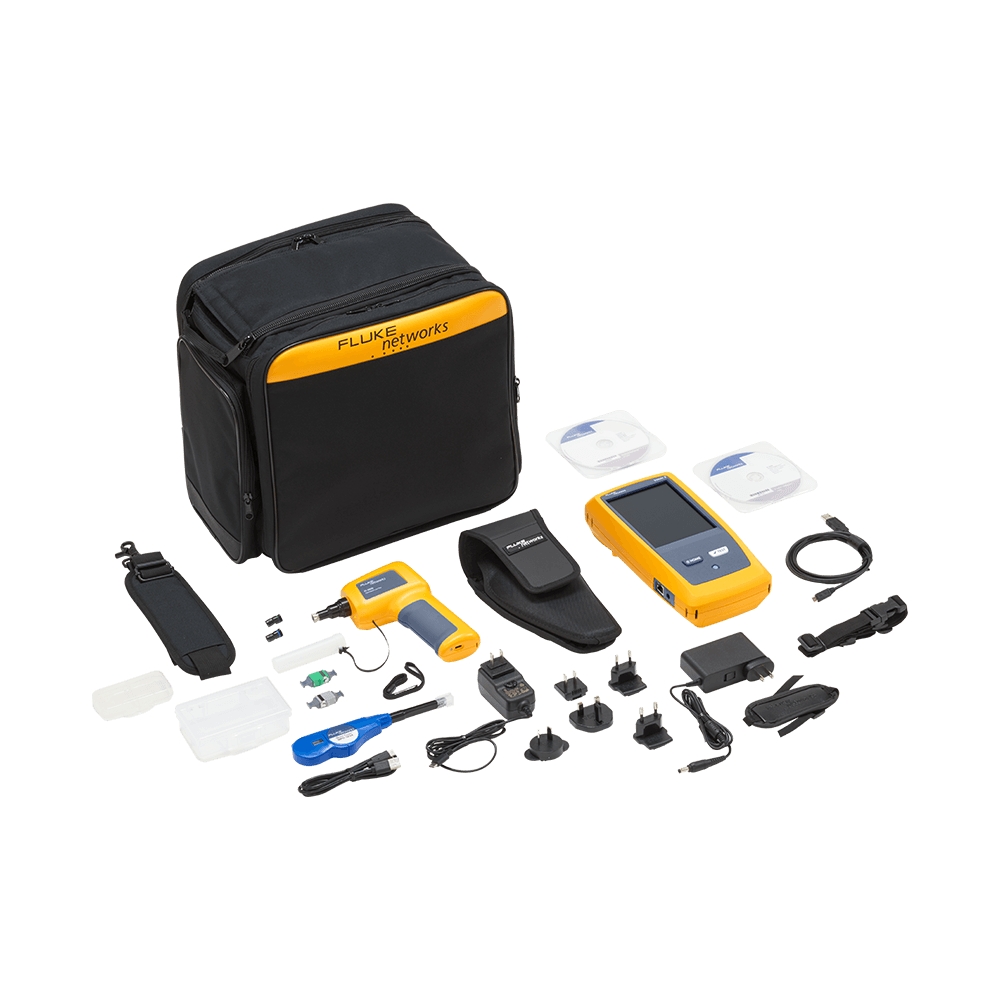

| FI2-7300 AP | FI2-7300 FiberInspector™ Pro MPOには、Versivメインフレーム、MPOプローブ、シングルファイバーアダプター、プローブをメインフレームに接続するためのUSB-USB Cケーブル、チップセット（12/24 UPCおよび12/24 APC）、メインフレームの背面コネクタを保護するためのブランクモジュール、AC充電器、ショルダーストラップ、USBインターフェースケーブル、内蔵Wi-Fi、スタートアップガイド、ソフトキャリングケースが含まれています。 |
|---|---|
| FI2-7300-NW AP | 統合 Wi-Fi を無効にした FI2-7300 と同じ構成。 |
商品仕様
| 製品名: | FI2-7300-NW AP |
|---|---|
| 型番: | FI2-7300-NW AP |
| メーカー: | フルーク・ネットワークス |
