FlukeNetworks マルチファイバー・プロ・キット
概要
MultiFiber™ Pro 光パワー・メーターとファイバー・テスト・キットの紹介
MultiFiber Pro 光パワー・メーターおよび光源は、ファンアウト・コードを使用せずにMPOファイバー・トランクを認証できる唯一のファイバー・テスターです。このシングルモードおよびマルチモード MPO ファイバー・テスト・キットにより、複雑な極性問題に煩わされることがなくなり、現場においてカセットのテストが容易になります。
10 Gbps の成端済み MPO 光ファイバー･トランクを使用している、あるいは次世代の 40/100 Gbps イーサネット・パフォーマンスの導入を計画しているかどうかにかかわらず、データセンターは MPO (マルチファイバー･プッシュオン) コネクター・ソリューションに合わせて標準化されつつあります。データ・センターでの典型的な光ファイバー敷設では、時間のかかる、手作業による精度の悪い MPO 検証テストが行われるのが普通です。
MultiFiber Pro 光パワー・メーターおよび光源は、光パワー損失の測定と極性の検証を 1 つのコネクター内の 12 芯光ファイバーに対して行うため、単一ファイバー・ケーブル認証に比べて 90% 速く認証でき、テスト時間が数週間から数日に短縮されます。
特長(クリックして詳細を表示)
「Scan All (すべてスキャン)」機能
MultiFiber Pro 光パワー・メーターの、「SCAN ALL (すべてスキャン)」機能により、MPO コネクターの 6 本の光ファイバーすべての自動スキャン・テストを実施し、わずか 12秒ですべてのパワーまたは損失の測定を完了します。
この機能を使用することで、MPO 成端済み光ファイバーの認証が自動化され、ファン･アウト･コードを使用しながら、光ファイバーから光ファイバーへとテスターの接続を変更する時間と手間をなくします。
極性検証機能を内蔵
すべての極性方式の基本的な目的は、リンクの送信側から受信側間での接続の連続性を確保することです。
アレイ・コネクターの場合、TIA-568-C.0 には A、B、C という 3 つの極性方式が存在します。しかし、この 3 つの方法では、異なる極性タイプのパッチ･コードを組み合わせて使用する必要があるため、実装作業で頻繁に間違いが生じます。
MultiFiber Pro の極性測定では、個々のパッチ･コード、パーマネント･リンク、チャネルの正しい極性を確認できます。
MPO コネクターを実装
光パワー･メーターと光源の両方に MPO コネクターを搭載することで、高価で複雑なファン･アウト･コードを使用せずに MPO 光ファイバーをテストできます。
テスターのコネクター部を保護するカバーがないと、ケーブルや機器、テスターのポートが汚れてパフォーマンスが低下する危険性があります。
テスターの接続口を確実にカバーすることで、汚れやほこりから保護することができます。MultiFiber Pro では、MPO コネクターに保護用のシャッターを装備しているため、テストの信頼性が向上し、安心して作業に専念することができます。
シンプルなユーザー・インターフェイス
MultiFiber Pro は、12 本の光ファイバーの極性、光パワー、および損失結果を同時に表示できます。（ユーザー・インターフェイスは特許出願中。）
パワー・メーターは、 12 本のファイバーの測定結果を同時に表示するため、結果を容易に把握できます。光源は、テスト対象の MPO コネクター内の個々の光ファイバーを特定します。
テスト規格を満たしていない測定結果が明確になるため、根本的な原因を分析できます。
この強力でかつ簡潔な機能をもつテスト･セットにより、誰でも光ファイバー･テストの専門家と同等のスキルを備えることができるため、データセンター試験でのプロジェクト進捗の効率を高めることができます。
1芯ごとの光ファイバー測定
データセンターでは、テスト時に特定の光ファイバーに問題を絞り込んでトラブルシューティングすることが常に課題となります。
MuliFiber Pro は、MPO トランク内の光ファイバーを 1 本毎にトラブルシューティングし、そのファイバーのテスト結果を表示することができます。
これにより、MPO コネクターの検証およびトラブルシューティングの柔軟性が高まり、個々の光ファイバー毎に、より正確なデータとレポートが得られます。
容易なレポート化
MultiFiber Pro パワー・メーターは、最大 3,000 件のテスト結果（250 本の MPO ケーブルに相当）を内部に保存でき、LinkWare™ 7 ケーブル･テスト管理ソフトウェア を使用して PC にアップロードできます、LinkWare 7 を使用すると、テスト結果の管理、ケーブル ID の編集、業務用レポートの印刷、スプレッドシート形式へのデータのエキスポートなどを行うことができます。
あらゆるニーズに対応するキット
MultiFiber Pro では、クリーニングや検査、検証テスト･ニーズに合わせて複数の便利なキット構成をご用意しています。主なキットには以下が含まれます：
FI-7000 FiberInspector Pro（MPO チップとクリーニング用品付き）
FI-7000 は、究極の検査ツールです。これを使用すると、ポート内部やパッチ・コードのファイバー端面をすばやく検査して認定できます。2 秒で処理される自動合否判定によって人間的主観性が排除され、誰でもファイバー検査の専門家になることができます。
- 光ファイバー端面の自動合否判定受入テスト
- ピンチとズーム用の大きなタッチスクリーン
- 汚れ、へこみ、小片、および傷による問題箇所をグラフィカルに表示
- 業界標準規格 - IEC 61300-3-35に基づき判定
- コネクター端面の状態確認から主観的判断を排除
- 検査プローブと MPO クリーナーの MPO チップを含みます。
光ファイバー･クリーニング – Quick Clean™ クリーナー
クリーニングは重要な作業です。
フルーク・ネットワークスの Quick Clean クリーナーは、光ファイバーのバルクヘッド･コネクターと端面を瞬時にクリーニングします。
ツールの先端を押し込み、回転ノブを回すだけでクリーニングが行われ、非常に簡単です。MPO Quick Clean クリーナーは MultiFiber Pro キットに含まれているため、最初から最良のクリーニングを行えます。
仕様
環境
| 作動温度 | -10℃ ～ +50℃ |
|---|---|
| 保管温度 | -20℃ ～ +50℃ |
| 作動湿度 | 95% (10℃～+35℃) 結露なし75% (35℃～+45℃) 結露なし 10 ℃ 未満非規定 |
| 作動高度 | 4,000 m |
| 保管高度 | 12,000 m |
| 振動 | ランダム 2 G、5 Hz ～ 500 Hz |
光パワー・メーター（特に記載されていない限り 仕様は23℃ で適用されます。）
| 検知器タイプ | InGaAs |
|---|---|
| キャリブレーション後の波長 | 850 nm、 1300 nm、 1310 nm、 1550 nm |
| 測定範囲 | 0 dBm ～ -50 dBm |
| テスト時間 パワー測定直線性 |
6 秒 ±0.1 dB2 |
| 光パワー測定の不確かさ | ±0.35 dB2 |
| 光パワー測定の再現性 | < 0.10 dB2 |
| ディスプレイ解像度、dB または dBm | 0.01 |
| パワー表示単位 | dBm、mW、µW |
| ユーザー設定可能な損失リミット値 | 0.05 dB ～ 50.0 dB、10.0 dB までは 0.05 dB 単位、 50.0 dB までは 0.1 dB 単位 |
| 自動波長検出 | はい |
| 極性検出 | A、B、C および Corning Plug & Play™ Universal Systems の極性を検出 |
| 2 kHz 検出 | はい |
| 記録の保存 | 3000 件の記録、1 つの記録には 1 本のファイバー（12 芯光 ファイバー・ケーブル 250 本分） |
| 外部インターフェイス | USB 2.0、フル・スピード・モード |
| 光コネクター | 12 芯光ファイバー用 MPO インターフェイス、ピンなしプラグ。62.5 µm、50 µm、およびシングルモード光ファイバーと互換。コネクターは自閉式保護カバー付き。 |
| 電源要件 | 単 3 形アルカリ乾電池（2 個） |
| 電池の寿命3 | 30 時間（代表値） |
| 自動電源オフ | 10 分、20 分、30 分、または 60 分（ユーザーによる無効化可能） |
| ローバッテリー警告 | 電池残量低下アイコンが点滅 |
| 寸法 | 14.7 cm x 8.0 cm x 4.0 cm (5.8 in x 3.2 in x 1.6 in) |
| 重量 | 309 g (10.9 オンス) |
1. 850 nm で 0 dBm ～ -50 dBm。1300、1310、1550 nm で -5 dBm ～ -50 dBm。
2. 持続波光信号の場合。
3. 測定パワー・レベル ≤ 0 dBm。バックライト・オン。電池の寿命は使用している電池の状態と電池の種類によって異なります。フルーク・ネットワークスでは、アルカリ電池を推奨します。
4. 23℃、10 分間のウォームアップ後。
5. 23℃、15 分間のウォームアップ後。
6. 自動波長検出、SCAN ALL（すべてスキャン）、バックライトがオン。電池の寿命は使用している電池の状態と電池の種類によって異なります。フルーク・ネットワークスでは、アルカリ電池を推奨します。
光源
| 発光体種類 | LED | レーザー | レーザー |
|---|---|---|---|
| 波長 | ±30 nm | 1310 nm ± 20 nm | 1550 nm ± 20 nm |
| スペクトル幅(FWHM) | 50 nm （代表値） | 通常は 2 nm、最大 5 nm | 通常は 2 nm、最大 5 nm |
| 最低出力 | ≥ -24 dBm | ≥ -1 dBm | ≥ -1 dBm |
| 光パワー出力の安定性 | 8 時間に ≤ ±0.1 dB 4 | 8 時間に ±0.25 dB 5 | 8 時間に ±0.25 dB 5 |
| レーザー安全性 | IEC 60825-1：クラス 1 | IEC 60825-1：クラス 1 | IEC 60825-1：クラス 1 |
| エンサークルド･フラックス | 光源の光コネクターで、TIA 455-526-14B、ISO/IEC 14763-3、および 50/125 µm の IEC 61280-4-1 に適合。 | NA | NA |
| 光コネクター | 12 芯光ファイバー用 MTP/MPO インターフェイス、ピンなしプラグ。62.5 および 50 µmの光ファイバーと互換、非 APC のみ。コネクターは自閉式保護カバー付き。 | 12 芯光ファイバー用 MTP/MPO インターフェイス、ピンなしプラグ。9 µmの光ファイバーと互換、APC のみ。コネクターは自閉式保護カバー付き。 | 12 芯光ファイバー用 MTP/MPO インターフェイス、ピンなしプラグ。9 µmの光ファイバーと互換、APC のみ。コネクターは自閉式保護カバー付き。 |
4. 23℃、10 分間のウォームアップ後。
5. 23℃、15 分間のウォームアップ後
| モード | 2 kHz 変調、自動波長 |
|---|---|
| 電源要件 | 単 3 形アルカリ乾電池（2 個） |
| 電池の寿命 6 | >30 時間（代表値） |
| 自動電源オフ | 10 分、20 分、30 分、または 60 分（ユーザーによる無効化可能） |
| ローバッテリー警告 | 電池残量低下アイコンが点滅 |
| 寸法 | 14.7 cm x 8.0 cm x 4.0 cm (5.8 in x 3.2 in x 1.6 in) |
| 重量 | 323 g (11.4 オンス) |
モデル
| MFTK-SM1310 | MultiFiber Pro 1310 nm シングルモード・キットの内容：MultiFiber Pro パワー･メーター、1310 nm 光源、テスト基準コード、MPO アダプター、磁石付きストラップ取り付け具、キャリング･ケース |
|---|---|
| MFTK-SM1550 | MultiFiber Pro 1550 nm シングルモード・キットの内容：MultiFiber Pro パワー･メーター、1550 nm 光源、テスト基準コード、MPO アダプター、磁石付きストラップ取り付け具、キャリング･ケース |
| MFTK-MM850-SM1310 | MultiFiber Pro マルチモードおよび 1310 nm シングルモード・キットの内容：MultiFiber Pro パワー･メーター、850 nm 光源、1310 nm 光源、テスト基準コード、MPO アダプター、磁石付きストラップ取り付け具、キャリング･ケース。 |
| MFTK-MM850-SM1550 | MultiFiber Pro マルチモードおよび 1550 nm シングルモード・キットの内容：MultiFiber Pro パワー･メーター、850 nm 光源、1550 nm 光源、テスト基準コード、MPO アダプター、磁石付きストラップ取り付け具、キャリング･ケース。 |
| MFTK-SM1310-SM1550 | MultiFiber Pro シングルモード・テスト･キットの内容： MultiFiber Pro パワー･メーター、 1310nm 光源、1550nm 光源、シングルモード・テスト･コード（ピンなし/ピンなし x 1、ピンなし/ピンあり x 1、ピンあり/ピンあり x 2）、APC MPO アダプター x 2、磁石付きストラップ取り付け具、キャリング･ケース。 |
| MFPOWERMETER | MultiFiber Pro 光パワー・メーター |
| MFMULTIMODESOURCE | MultiFiber Pro マルチモード 850 LED 光源 |
| MF1310SOURCE | MultiFiber Pro SM 1310 nm レーザー光源 |
| MF1550SOURCE | MultiFiber Pro SM 1550 nm レーザー光源 |
商品仕様

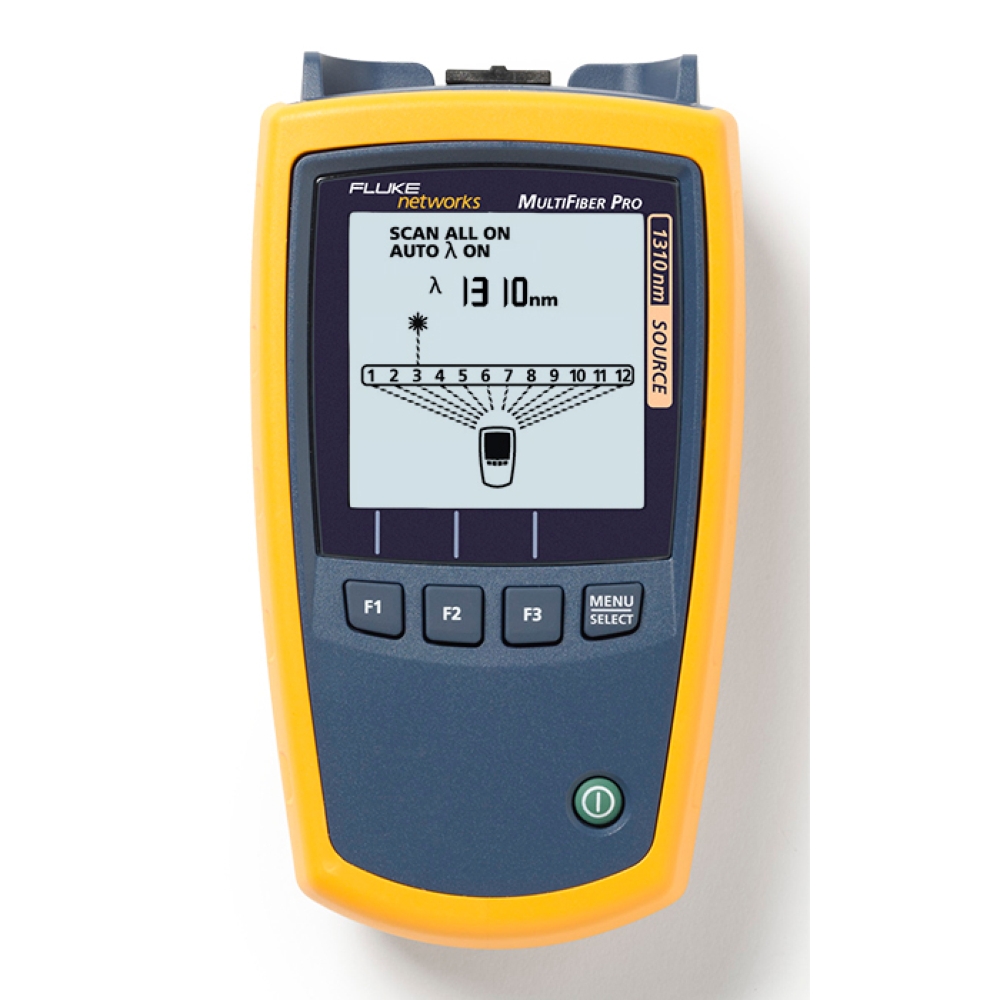

| 製品名: | MF1310SOURCE |
|---|---|
| 型番: | MF1310SOURCE |
| メーカー: | フルーク・ネットワークス |
